Создайте настраиваемый ROI перекрестия
drawcrosshair функция создает Crosshair объект, который задает положение видимой области (ROI) перекрестия. Можно создать ROI в интерактивном режиме путем рисования ROI по изображению с помощью мыши, или программно при помощи аргументов name-value. Можно также задать начальный внешний вид и поведение ROI.
После того, как вы создадите ROI, можно использовать свойства объектов, объектные функции и уведомления о событии, чтобы настроить форму, положение, внешний вид и поведение ROI. Для получения дополнительной информации об использовании этих возможностей смотрите Советы.
roi = drawcrosshairCrosshair возразите и включает интерактивный рисунок ROI на текущей системе координат. ROI перекрестия составлен из двух перпендикулярных линий, которые являются полной шириной и высотой осей.
Чтобы чертить ROI, переместите курсор через оси и нажатие кнопки. Для получения дополнительной информации об использовании ROI, включая горячие клавиши и опции контекстного меню, смотрите Советы.
roi = drawcrosshair(___,Name,Value)
В этом примере показано, как создать ROI перекрестия и в интерактивном режиме и программно.
Создайте ROI перекрестия
Считайте изображение в рабочую область и отобразите ее.
figure;

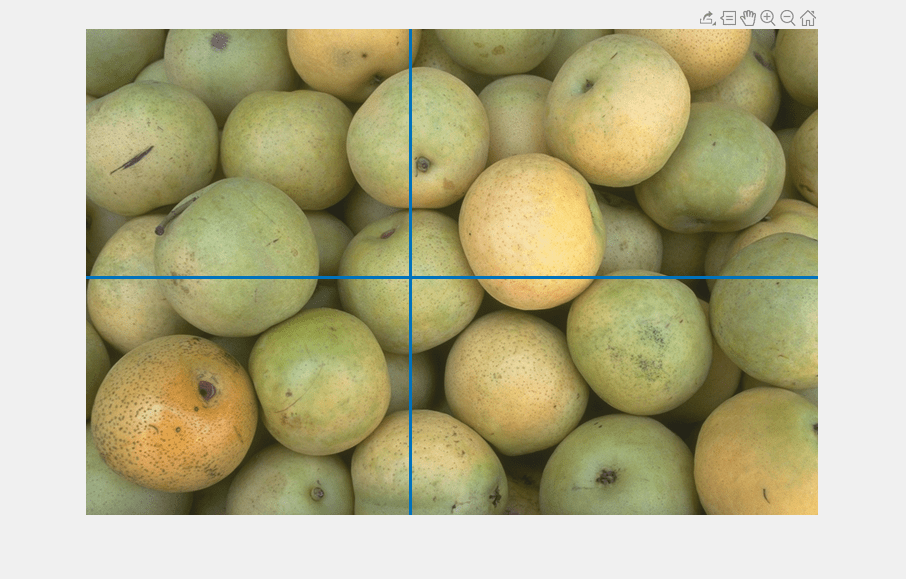

imshow('pears.png')Создайте ROI перекрестия на изображении с помощью drawcrosshair функционируйте в интерактивном режиме. Переместите курсор через изображение куда угодно и нажатие кнопки, чтобы чертить ROI. Нажмите на Центр ROI (точка, где горизонтальная линия пересекает вертикальную линию) перемещать ROI в изображение.
h = drawcrosshair();
Создайте ROI перекрестия программно
Считайте изображение в рабочую область и отобразите ее.
figure;
imshow('pears.png')Создайте ROI перекрестия на изображении с помощью drawcrosshair функция. Используйте аргументы Пары имя/значение, чтобы задать исходное положение ROI.
h = drawcrosshair('Position',[100 100]);
Измените внешний вид ROI перекрестия Используя свойства
Считайте изображение в рабочую область и отобразите ее.
figure;
imshow('pears.png')Создайте ROI перекрестия на изображении с помощью drawcrosshair функция. Используйте аргументы Пары имя/значение, чтобы задать исходное положение ROI.

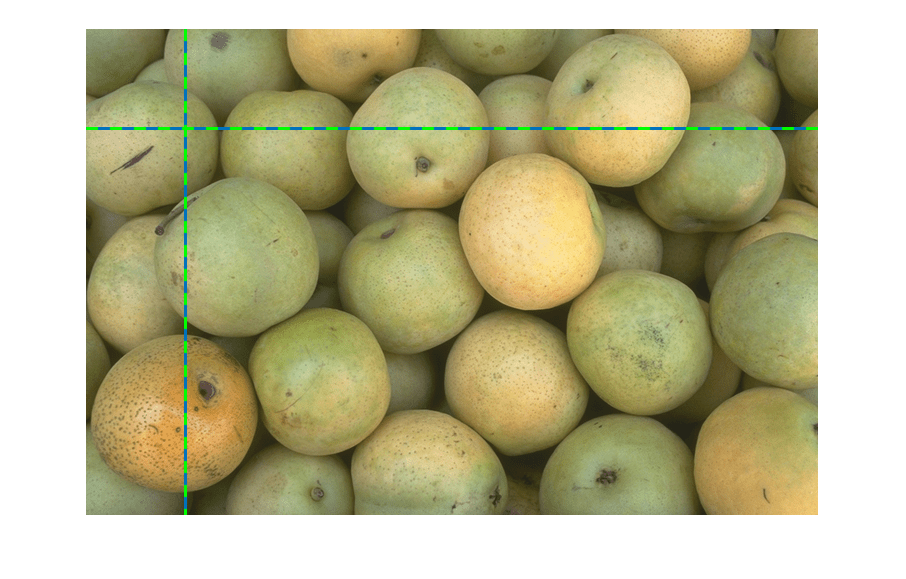

h = drawcrosshair('Position',[100 100]);Используйте свойства объекта Crosshair изменить линии в ROI, который будет чередоваться. drawcrosshair функция возвращает Crosshair возразите, что поддерживает много свойств. Используйте StripeColor свойство задать цвет дорожки.
h.StripeColor = 'green';
Считайте изображение в рабочую область и отобразите ее.
img = imread('coins.png'); hAx = gca; imObj = imshow(img,'Parent',hAx); imObj.Parent.Visible = 'on';

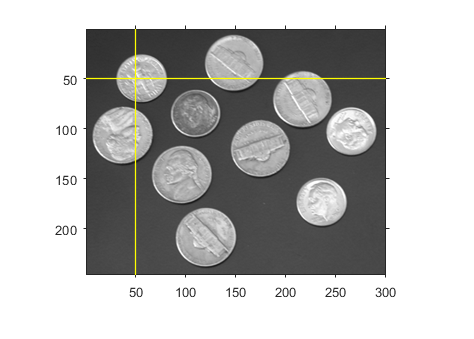

Создайте ROI перекрестия.
h = drawcrosshair('Parent',hAx,'Position',[50 50],'LineWidth',1,'Color','y');
Используйте addlistener возразите функции, чтобы получить уведомление, когда ROI переместится. Задайте функцию обратного вызова, чтобы выполниться, когда событие будет иметь место. Когда вы перемещаете ROI перекрестия, код отображает положение перекрестия в заголовке и отображает пиксельное значение в местоположении в метке ROI.
addlistener(h,'MovingROI',@(src,data)displayInfo(src,data,hAx,img));

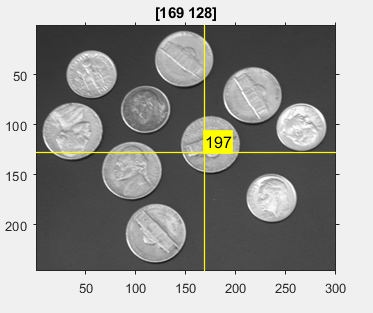

Это - функция обратного вызова, которая отображает значение пикселя, заданного ROI перекрестия.
function displayInfo(src,data,hAx,img) pos = ceil(data.CurrentPosition); pixval = img(pos(2),pos(1)); src.Label = mat2str(pixval); title(mat2str(pos)); end
ax — Родительский элемент ROIgca (значение по умолчанию) | Axes возразите | UIAxes объектРодительский элемент ROI в виде Axes возразите или UIAxes объект. Для получения информации об использовании ROI в UIAxes, включая важные ограничения, смотрите Используя ROI в Приложениях, Созданных с App Designer.
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
'Color','y' создает желтый Crosshair объектColor — Цвет ROIЦвет ROI в виде триплета RGB, названия цвета или короткого названия цвета.
Можно задать любой цвет с помощью триплета RGB. Триплет RGB является вектором-строкой с 3 элементами, элементы которого задают интенсивность красных, зеленых, и синих компонентов цвета. Интенсивность должна быть в области значений [0,1].
Можно задать некоторые простые цвета по наименованию как строковый скаляр или вектор символов. Эта таблица приводит опции именованного цвета и эквивалентные триплеты RGB.
| Название цвета | Краткое название | Триплет RGB | Внешний вид |
|---|---|---|---|
'red' | 'r' | [1 0 0] |
|
'green' | 'g' | [0 1 0] |
|
'blue' | 'b' | [0 0 1] |
|
'cyan'
| 'c' | [0 1 1] |
|
'magenta' | 'm' | [1 0 1] |
|
'yellow' | 'y' | [1 1 0] |
|
'black' | 'k' | [0 0 0] |
|
'white' | 'w' | [1 1 1] |
|
Вот триплеты RGB для цветов по умолчанию что MATLAB® использование во многих типах графиков.
| Триплет RGB | Внешний вид |
|---|---|
[0 0.4470 0.7410] |
|
[0.8500 0.3250 0.0980] |
|
[0.9290 0.6940 0.1250] |
|
[0.4940 0.1840 0.5560] |
|
[0.4660 0.6740 0.1880] |
|
[0.3010 0.7450 0.9330] |
|
[0.6350 0.0780 0.1840] |
|
Пример: 'Color','r'
Пример: 'Color','green'
Пример: 'Color',[0 0.4470 0.7410]
ContextMenu — Контекстное менюContextMenu объектКонтекстное меню, которое отображается, когда вы щелкаете правой кнопкой по ROI в виде ContextMenu объект. Можно создать пользовательское контекстное меню при помощи uicontextmenu функционируйте и затем конфигурирующий свойства контекстного меню.
Deletable — Контекстное меню предоставляет возможность удалять ROItrue (значение по умолчанию) | falseКонтекстное меню предоставляет возможность удалять ROI в виде true или false. Когда значением является true, можно удалить ROI в интерактивном режиме с помощью контекстного меню. Когда значением является false, опция контекстного меню, чтобы удалить ROI отключена.
В обоих случаях можно удалить ROI за пределами контекстного меню при помощи delete функция.
DrawingArea — Область осей, в которые можно в интерактивном режиме поместить ROI'auto' (значение по умолчанию) | 'unlimited' | [x,y,w,h]Область осей, в которые можно в интерактивном режиме поместить ROI в виде одного из значений в этой таблице.
| Значение | Описание |
|---|---|
'auto' | Областью рисунка являются пределы текущей системы координат (значение по умолчанию). |
'unlimited' | Область рисунка не имеет никакого контура, и ROI могут чертиться или перетаскиваться, чтобы расширить вне пределов осей. |
[x,y,w,h] | Область рисунка ограничивается прямоугольной областью, начинающейся в (x, y), и расширяющей к ширине w и высота h. |
HandleVisibility — Видимость ROI обрабатывает в Children свойство родительского элемента'on' (значение по умолчанию) | 'off' | 'callback'Видимость ROI обрабатывает в Children свойство родительского элемента в виде одного из значений в этой таблице.
| Значение | Описание |
|---|---|
'on' | Указатель на объект всегда отображается (значение по умолчанию). |
'off' | Указатель на объект скрыт в любом случае. |
'callback' | Указатель на объект отображается из коллбэков или функций, вызванных коллбэками, но не из функций, вызванных из командной строки. |
InteractionsAllowed — Интерактивность ROI'all' (значение по умолчанию) | 'none'Интерактивность ROI в виде одного из значений в этой таблице.
| Значение | Описание |
|---|---|
'all' | ROI является полностью межигровым. |
'none' | ROI не является межигровым, и никакие не перетаскивают точки, отображаются. |
Label — Метка ROI'' (значение по умолчанию) | вектор символов | строковый скалярМетка ROI в виде вектора символов или строкового скаляра. По умолчанию ROI не имеет никакой метки ('').
LabelAlpha — Прозрачность фона текстаПрозрачность фона текста в виде номера в области значений [0, 1]. Когда установлено в 1, фон текста абсолютно непрозрачен. Когда установлено в 0, фон текста абсолютно прозрачен.
LabelTextColor — Цвет текста метки'black' (значение по умолчанию) | триплет RGB | название цвета | короткое название цветаЦвет текста метки в виде триплета RGB, названия цвета или короткого названия цвета.
Можно задать любой цвет с помощью триплета RGB. Триплет RGB является вектором-строкой с 3 элементами, элементы которого задают интенсивность красных, зеленых, и синих компонентов цвета. Интенсивность должна быть в области значений [0,1].
Можно задать некоторые простые цвета по наименованию как строковый скаляр или вектор символов. Эта таблица приводит опции именованного цвета и эквивалентные триплеты RGB.
| Название цвета | Краткое название | Триплет RGB | Внешний вид |
|---|---|---|---|
'red' | 'r' | [1 0 0] |
|
'green' | 'g' | [0 1 0] |
|
'blue' | 'b' | [0 0 1] |
|
'cyan'
| 'c' | [0 1 1] |
|
'magenta' | 'm' | [1 0 1] |
|
'yellow' | 'y' | [1 1 0] |
|
'black' | 'k' | [0 0 0] |
|
'white' | 'w' | [1 1 1] |
|
Вот триплеты RGB для цветов по умолчанию, которые MATLAB использует во многих типах графиков.
| Триплет RGB | Внешний вид |
|---|---|
[0 0.4470 0.7410] |
|
[0.8500 0.3250 0.0980] |
|
[0.9290 0.6940 0.1250] |
|
[0.4940 0.1840 0.5560] |
|
[0.4660 0.6740 0.1880] |
|
[0.3010 0.7450 0.9330] |
|
[0.6350 0.0780 0.1840] |
|
Пример: 'LabelTextColor','r'
Пример: 'LabelTextColor','green'
Пример: 'LabelTextColor',[0 0.4470 0.7410]
LabelVisible — Пометьте видимость'on' (значение по умолчанию) | 'off' | 'hover'Пометьте видимость в виде одного из этих значений.
| Значение | Описание |
|---|---|
'on' | Метка отображается, когда ROI отображается. |
'hover' | Метка отображается только, когда мышь наводит на ROI. |
'off' | Метка не отображается. |
LineWidth — Ширина границы ROIШирина ROI граничит в виде положительного числа в точках. Значением по умолчанию является три раза число точек на экранный пиксель, такой, что граница три пикселя шириной.
Parent — Родительский элемент ROIAxes возразите | UIAxes объектРодительский элемент ROI в виде Axes или UIAxes объект. Для получения информации об использовании ROI в UIAxes, включая важные ограничения, смотрите Используя ROI в Приложениях, Созданных с App Designer.
Position — Положение ROIПоложение ROI в виде 1 2 числового вектора из формы [x y]. x значений и y задают координаты, где горизонтальная линия пересекает вертикальную линию в ROI перекрестия.
Selected — Состояние выбора ROIfalse (значение по умолчанию) | trueСостояние выбора ROI в виде логического значения true или false.
SelectedColor — Цвет ROI, когда выбрано'none' (значение по умолчанию) | триплет RGB | название цвета | короткое название цветаЦвет ROI, когда выбрано в виде триплета RGB, названия цвета, короткого названия цвета или 'none'. Если вы задаете 'none', затем значение Color задает цвет ROI для всех состояний, выбранных или нет.
Можно задать любой цвет с помощью триплета RGB. Триплет RGB является вектором-строкой с 3 элементами, элементы которого задают интенсивность красных, зеленых, и синих компонентов цвета. Интенсивность должна быть в области значений [0,1].
Можно задать некоторые простые цвета по наименованию как строковый скаляр или вектор символов. Эта таблица приводит опции именованного цвета и эквивалентные триплеты RGB.
| Название цвета | Краткое название | Триплет RGB | Внешний вид |
|---|---|---|---|
'red' | 'r' | [1 0 0] |
|
'green' | 'g' | [0 1 0] |
|
'blue' | 'b' | [0 0 1] |
|
'cyan'
| 'c' | [0 1 1] |
|
'magenta' | 'm' | [1 0 1] |
|
'yellow' | 'y' | [1 1 0] |
|
'black' | 'k' | [0 0 0] |
|
'white' | 'w' | [1 1 1] |
|
Вот триплеты RGB для цветов по умолчанию, которые MATLAB использует во многих типах графиков.
| Триплет RGB | Внешний вид |
|---|---|
[0 0.4470 0.7410] |
|
[0.8500 0.3250 0.0980] |
|
[0.9290 0.6940 0.1250] |
|
[0.4940 0.1840 0.5560] |
|
[0.4660 0.6740 0.1880] |
|
[0.3010 0.7450 0.9330] |
|
[0.6350 0.0780 0.1840] |
|
Пример: 'SelectedColor','r'
Пример: 'SelectedColor','green'
Пример: 'SelectedColor',[0 0.4470 0.7410]
StripeColor — Цвет дорожки ROI'none' (значение по умолчанию) | триплет RGB | название цвета | короткое название цветаЦвет ROI чередует в виде триплета RGB, названия цвета, короткого названия цвета или 'none'. Если вы задаете 'none', затем ребро ROI является сплошным цветом, заданным Color. В противном случае ребро ROI чередуется с цветами, чередующимися между цветами, заданными Color и StripeColor.
Можно задать любой цвет с помощью триплета RGB. Триплет RGB является вектором-строкой с 3 элементами, элементы которого задают интенсивность красных, зеленых, и синих компонентов цвета. Интенсивность должна быть в области значений [0,1].
Можно задать некоторые простые цвета по наименованию как строковый скаляр или вектор символов. Эта таблица приводит опции именованного цвета и эквивалентные триплеты RGB.
| Название цвета | Краткое название | Триплет RGB | Внешний вид |
|---|---|---|---|
'red' | 'r' | [1 0 0] |
|
'green' | 'g' | [0 1 0] |
|
'blue' | 'b' | [0 0 1] |
|
'cyan'
| 'c' | [0 1 1] |
|
'magenta' | 'm' | [1 0 1] |
|
'yellow' | 'y' | [1 1 0] |
|
'black' | 'k' | [0 0 0] |
|
'white' | 'w' | [1 1 1] |
|
Вот триплеты RGB для цветов по умолчанию, которые MATLAB использует во многих типах графиков.
| Триплет RGB | Внешний вид |
|---|---|
[0 0.4470 0.7410] |
|
[0.8500 0.3250 0.0980] |
|
[0.9290 0.6940 0.1250] |
|
[0.4940 0.1840 0.5560] |
|
[0.4660 0.6740 0.1880] |
|
[0.3010 0.7450 0.9330] |
|
[0.6350 0.0780 0.1840] |
|
Пример: 'StripeColor','r'
Пример: 'StripeColor','green'
Пример: 'StripeColor',[0 0.4470 0.7410]
Tag — Пометьте, чтобы сопоставить с ROI'' (значение по умолчанию) | вектор символов | строковый скалярПометьте, чтобы сопоставить с ROI в виде вектора символов или строкового скаляра. Используйте значение тега, чтобы найти объект ROI в иерархии объектов с помощью findobj функция.
UserData — Данные, чтобы сопоставить с ROIДанные, чтобы сопоставить с ROI в виде любых данных MATLAB. Например, можно задать скаляр, вектор, матрицу, массив ячеек, строку, символьный массив, таблицу или структуру. drawcrosshair объект не использует эти данные.
Visible — Видимость ROI'on' (значение по умолчанию) | 'off' | логическое значение включения - выключенияВидимость ROI в виде 'on' или 'off', или как числовой или логический 1 (TRUE) или 0 ложь. Значение 'on' эквивалентно истине и 'off' эквивалентно лжи. Значение хранится как логическое значение включения - выключения типа OnOffSwitchState.
| Значение | Описание |
|---|---|
'on' | Отобразите ROI. |
'off' | Скройте ROI, не удаляя его. Все еще можно получить доступ к свойствам невидимого ROI. |
Эта таблица описывает, как выполнить общие задачи с ROI перекрестия.
| Задача | Описание |
|---|---|
| Отмените операцию рисования. | Начните чертить ROI и нажмите Esc прежде, чем выпустить мышь. Функция возвращает допустимый объект ROI с пустым Position свойство. |
| Переместите ROI. | Расположите указатель над ROI. Указатель превращается в форму fleur. Перетащите, чтобы переместить ROI. |
| Удалите ROI. | Расположите указатель над ROI и щелкните правой кнопкой, чтобы просмотреть его контекстное меню. Выберите Delete Crosshair из меню. Можно также удалить ROI с помощью delete функция. |
drawcrosshair функция создает Crosshair объект. После того, как вы создадите объект, можно изменить положение, внешний вид и поведение ROI при помощи этих объектных возможностей.
| Возможность | Поддержка |
|---|---|
| Свойства объектов | Объекты ROI имеют свойства, которые задают их форму, положение, внешний вид и поведение. После того, как вы создаете объект ROI, свойства изменения с помощью записи через точку. Например, чтобы изменить цвет roi.Color = 'yellow' |
| Функции объекта | Объекты ROI имеют объектные функции, которые работают с ROI. Например, если вы хотите приостановить командную строку MATLAB после создания ROI, используйте wait функция. |
| Уведомления о событии | Объекты ROI могут уведомить ваш код, когда определенные события имеют место, такой как тогда, когда по ROI кликают или когда ROI перемещается. Чтобы получить уведомления о событии, настройте listeners. Когда ROI уведомляет ваше приложение через прослушиватель, это возвращает данные, характерные для события. Например, с |
Для примера использования прослушивателей события с Crosshair возразите, смотрите Значение Отображения Пикселя, Заданного ROI Перекрестия.
