Измерьте источник света сцены, использующий тестовый график
illuminant = measureIlluminant(chart)
В этом примере показано, как измерить источник света графика eSFR с помощью серых ROI закрашенной фигуры. Пример затем балансы белого изображение графика eSFR.
Считайте изображение графика eSFR в рабочую область.

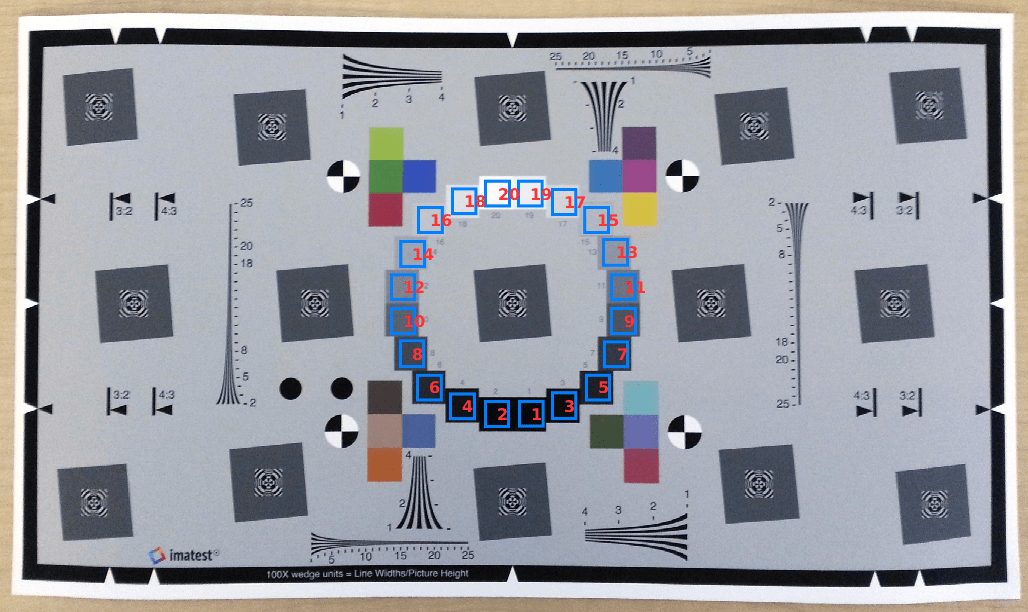

I = imread('eSFRTestImage.jpg');Создайте esfrChart объект. Отобразите график, подсветив 20 серых закрашенных фигур.
chart = esfrChart(I); displayChart(chart,'displayEdgeROIs',false, ... 'displayColorROIs',false,'displayRegistrationPoints',false)
Оцените источник света с помощью серых ROI закрашенной фигуры. Источник света имеет более сильный синий компонент, чем красный и зеленый цвет. Этот результат сопоставим с изображением тестового графика, который имеет синий оттенок.
illum = measureIlluminant(chart)
illum = 1×3
110.9147 116.0008 123.2339

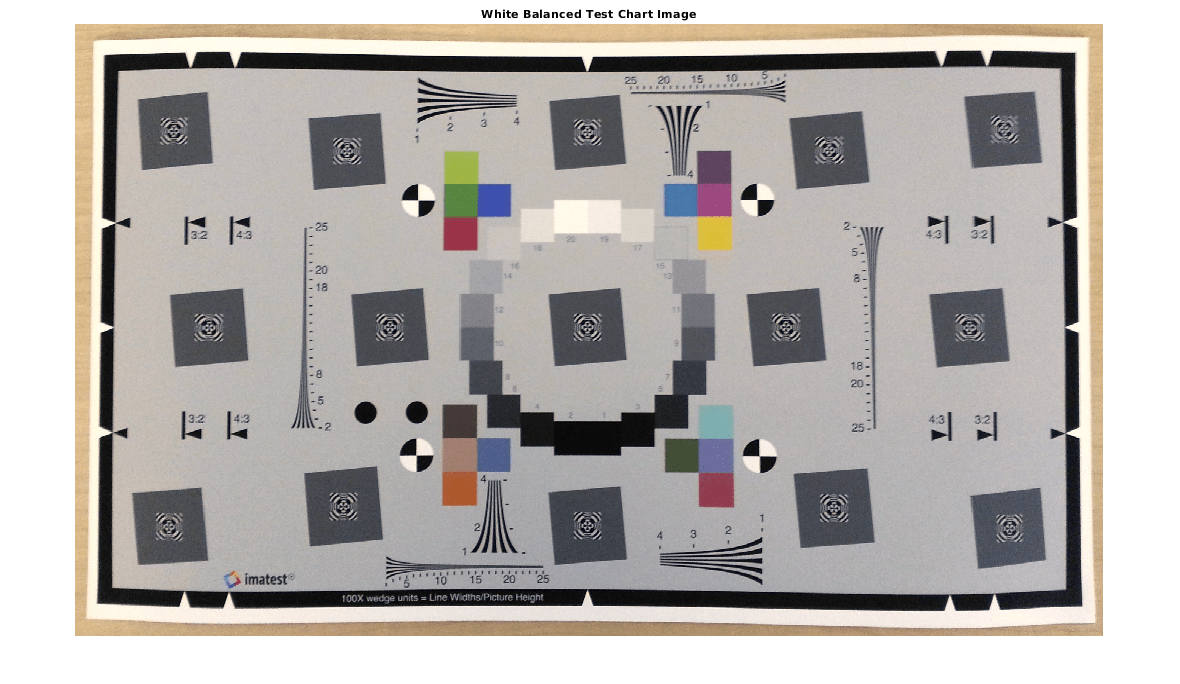

Баланс белого изображение графика и отображает результат. Белое сбалансированное изображение имеет меньше синего оттенка, особенно в средних серых закрашенных фигурах и по фону изображения.
J = chromadapt(I,illum);
imshow(J)
title('White Balanced Test Chart Image')
Можно использовать предполагаемый источник света для баланса белого другие изображения, полученные при подобных условиях освещения.
К балансу белого изображение используйте chromadapt функция.
Рекомендуется измерить источник света сцены использование линейных данных изображения. Если необходимо линеаризовать данные изображения, то можно использовать rgb2lin функция.
[1] Imatest. "Esfr". https://www.imatest.com/mathworks/esfr/.
[2] Фотография X-обряда и Видео. "Классика ColorChecker". https://xritephoto.com/colorchecker-classic
