findbounds
Найдите выходные границы для пространственного преобразования
Описание
outbounds = findbounds(tform,inbounds)tform пространственная структура преобразования. inbounds 2 num_dims матрица, которая задает нижние и верхние границы выходного изображения. outbounds оценка самой маленькой прямоугольной области, полностью содержащей преобразованный прямоугольник, представленный входными границами, и имеет ту же форму как inbounds. Начиная с outbounds только оценка, она не может полностью содержать преобразованный входной прямоугольник.
Примеры
Вычислите контуры преобразованного выходного изображения

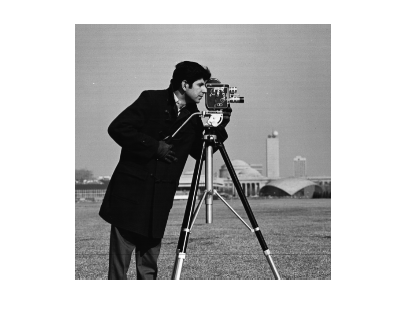

Считайте изображение в рабочую область и отобразите изображение.
I = imread('cameraman.tif');
figure
imshow(I)
Создайте пространственную структуру преобразования, которая расширяет изображение.
T = maketform('affine',[.5 0 0; .5 2 0; 0 0 1]);Вычислите контуры выходного изображения, учитывая размер входного изображения и пространственного преобразования. Размерности входного изображения 256 256. Контуры выходного изображения отражают преобразование: 256 512.
outb = findbounds(T,[0 0;256 256])
outb = 2×2
0 0
256 512

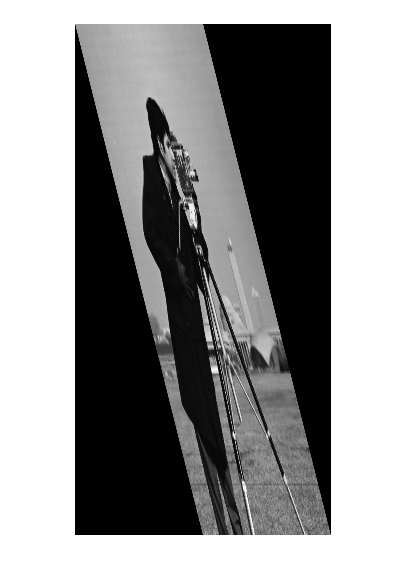

Примените преобразование и отобразите изображение.
transformedI = imtransform(I,T); figure imshow(transformedI)
Входные параметры
Выходные аргументы
Алгоритмы
findboundsсначала создает сетку точек входного пространства. Эти точки находятся в центре, углы, и середина каждого ребра в изображении.I = imread('rice.png'); h = imshow(I); set(h,'AlphaData',0.3); axis on, grid on in_points = [ ... 0.5000 0.5000 0.5000 256.5000 256.5000 0.5000 256.5000 256.5000 0.5000 128.5000 128.5000 0.5000 128.5000 128.5000 128.5000 256.5000 256.5000 128.5000]; hold on plot(in_points(:,1),in_points(:,2),'.','MarkerSize',18) hold offСетка точек входного пространства
Затем
findboundsпреобразовывает сетку точек входного пространства, чтобы вывести пробел. Еслиtformсодержит прямое преобразование (непустойforward_fcnполе), затемfindboundsпреобразовывает точки входного пространства с помощьюtformfwd. Например:tform = maketform('affine', ... [1.1067 -0.2341 0; 0.5872 1.1769 0; 1000 -300 1]); out_points = tformfwd(tform, in_points)
out_points = 1.0e+03 * 1.0008 -0.2995 1.1512 0.0018 1.2842 -0.3595 1.4345 -0.0582 1.0760 -0.1489 1.1425 -0.3295 1.2177 -0.1789 1.2928 -0.0282Если
tformне содержит прямое преобразование, затемfindboundsоценивает выходные границы с помощью оптимизационной функции Nelder-медаfminsearch.Наконец,
findboundsвычисляет ограничительную рамку преобразованной сетки точек.
