imcontour
Создайте контурный график данных изображения
Синтаксис
Описание
imcontour( чертит контурный график полутонового изображения I)I, выбор количества уровней и значений уровней автоматически. imcontour автоматически настраивает оси, таким образом, их ориентация и соотношение сторон совпадают с изображением.
imcontour(___, чертит контуры с помощью типа линии и цвета, заданного LineSpec)LineSpec. Символы маркера проигнорированы.
Примеры
Создайте контурный график данных изображения
В этом примере показано, как создать контурный график изображения.

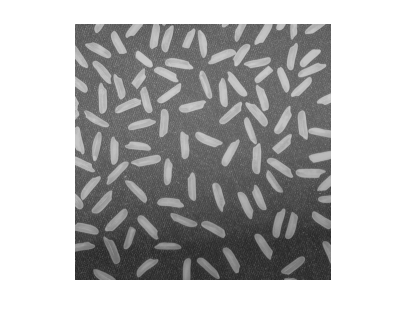

Считайте полутоновое изображение и отобразите его. Пример использует изображение в качестве примера мелких частиц риса.
I = imread('rice.png');
imshow(I)

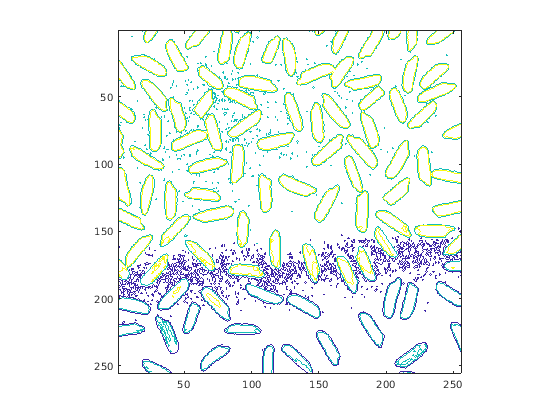

Создайте контурный график изображения с помощью imcontour .
figure; imcontour(I,3)
Входные параметры
I — Полутоновое изображение
m-by-n матрица
Полутоновое изображение в виде m-by-n матрица.
Типы данных: single | double | int16 | uint8 | uint16 | logical
levels — Количество уровней контура
числовой скаляр
Количество уровней контура в виде числового скаляра.
V — Значение уровней контура
числовой вектор
Значение уровней контура в виде числового вектора с длиной, больше, чем или равный два. Используйте V = [v v] вычислить один контур на уровне v.
x — Отобразите значения x
Числовой вектор с 2 элементами | n - элемент числовой вектор
Отобразите значения x в виде одного из следующего:
Числовой вектор с 2 элементами из формы
[xmin xmax]— Отобразите степень в направлении x.n - элемент числовой вектор — x - координата каждого столбца.
y — Отобразите значения y
Числовой вектор с 2 элементами | m - элемент числовой вектор
Отобразите значения y в виде одного из следующего:
Числовой вектор с 2 элементами из формы
[ymin ymax]— Отобразите степень в направлении y.m - элемент числовой вектор — y - координата каждой строки.
LineSpec — Стиль линии и цвет
вектор символов | строка
Стиль линии и цвет в виде вектора символов или строки, содержащей спецификатор стиля линии, цветной спецификатор или оба.
Пример: '--r' задает красные пунктирные линии
Эти две таблицы приводят стиль линии и параметры цвета.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
| \color{specifier} | Описание |
|---|---|
| желтый |
| пурпурный |
| голубой |
| красный |
| зеленый |
| синий |
| белый |
| черный |
