Поперечные сечения пиксельного значения вдоль линейных сегментов
c = improfileimprofile возвращает произведенные пиксельные значения вдоль линейных сегментов в c.
С этим синтаксисом вы задаете линию или путь с помощью мыши путем нажатия на точки в изображении. Нажмите Backspace или Delete, чтобы удалить ранее выбранную точку. Чтобы закончить выбирать точки, добавляя конечную точку, нажатие щелкает при нажатой клавише Shift, щелкает правой кнопкой или дважды кликает. Чтобы закончить выбирать точки, не добавляя конечную точку, нажмите Return.
improfile(___) без выходных аргументов отображает график пиксельных значений вдоль линейных сегментов. Если вы выбираете однострочный сегмент, то improfile создает двумерный график значений интенсивности по сравнению с расстоянием вдоль линейного сегмента. Если вы выбираете два или больше линейных сегмента, то improfile создает 3D график значений интенсивности по сравнению с их x-и y-координатами.
Считайте изображение в рабочую область и отобразите ее.
I = imread('liftingbody.png');
imshow(I)
Задайте x-и y-координаты, которые задают связанные линейные сегменты.
x = [19 427 416 77]; y = [96 462 37 33];

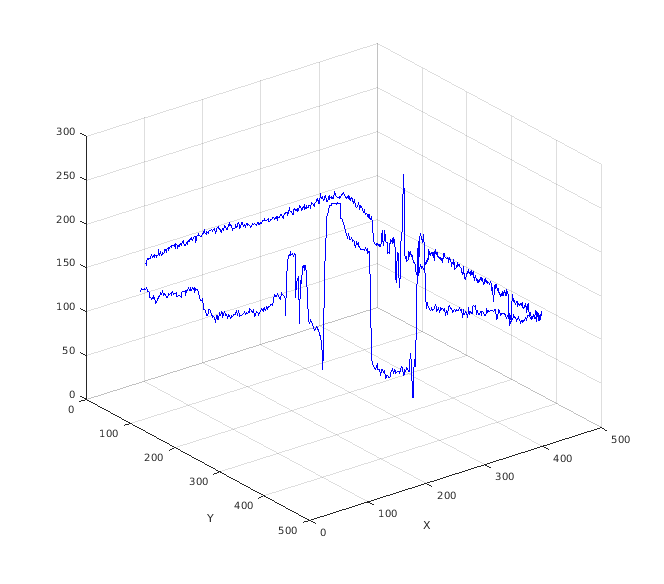

Отобразите 3-D график пиксельных значений этих линейных сегментов.
improfile(I,x,y),grid on;
