Метрическая настройка среднеквадратичной погрешности
MeanSquares объект описывает метрическую настройку среднеквадратичной погрешности, которую вы передаете функции imregister решать регистрационные задачи изображений.
Можно создать MeanSquares объект с помощью следующих методов:
imregconfig — Возвращает MeanSquares объект, соединенный с соответствующим оптимизатором для регистрации мономодальных изображений
Ввод
metric = registration.metric.MeanSquares;
MeanSquares объектСоздайте MeanSquares объект и использование это, чтобы указать два изображения с подобной яркостью и контрастом.
Считайте ссылочное изображение и создайте незарегистрированную копию.
fixed = imread('pout.tif'); moving = imrotate(fixed,5,'bilinear','crop');

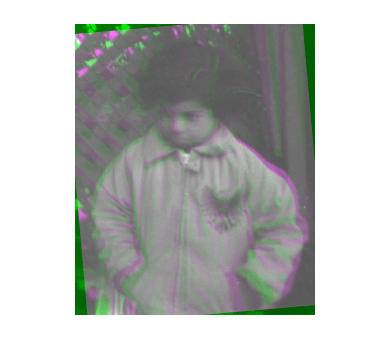

Просмотрите неправильно выровненные изображения.
imshowpair(fixed,moving,'Scaling','joint');
Создайте метрический объект настройки, подходящий для регистрации мономодальных изображений.
metric = registration.metric.MeanSquares
metric = registration.metric.MeanSquares This class has no properties.
Создайте объект настройки оптимизатора.
optimizer = registration.optimizer.RegularStepGradientDescent;
Измените настройку оптимизатора, чтобы получить больше точности.
optimizer.MaximumIterations = 300; optimizer.MinimumStepLength = 5e-4;
Выполните регистрацию.

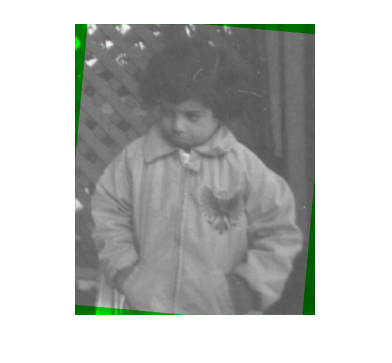

movingRegistered = imregister(moving,fixed,'rigid',optimizer,metric);Просмотрите зарегистрированные изображения.
imshowpair(fixed, movingRegistered,'Scaling','joint');
Метрика средних квадратичных является поэлементным различием между двумя входными изображениями. Идеальное значение является нулем. Можно исследовать вычисленные значения среднеквадратичной погрешности, если вы включаете 'DisplayOptimization' когда вы вызываете imregister. Например, movingRegistered = imregister(moving,fixed,'rigid',optimizer,metric,'DisplayOptimization',true);
Метрика подобия средних квадратичных изображений вычисляется путем обработки на квадрат различию соответствующих пикселей в каждом изображении и взятия среднего значения различий в квадрате.
