Изображение на дисплее как сопоставленная со структурой поверхность
В этом примере показано, как деформировать индексируемое изображение по неоднородной поверхности. Этот пример использует строившую в начале координат кривую поверхность.
Считайте индексируемое изображение в рабочую область.
[I,map] = imread('forest.tif');Создайте поверхность. Во-первых, задайте x-и y-координаты поверхности. Этот пример использует произвольные координаты, которые не связаны с индексируемым изображением. Обратите внимание на то, что размер координатных матриц X и Y не должны совпадать с размером изображения.
[X,Y] = meshgrid(-100:100,-80:80);
Задайте высоту Z из поверхности в координатах, данных (X,Y).
Z = -(X.^2 + Y.^2);

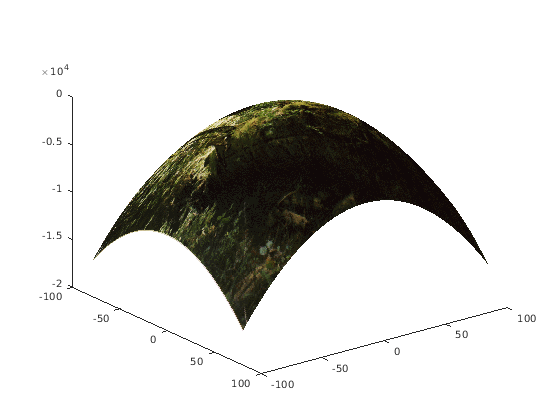

Деформируйте изображение по поверхности, заданной координатами (X,Y,Z).
figure warp(X,Y,Z,I,map);
Исследуйте деформированное изображение в интерактивном режиме с помощью вращения и инструментов Data Cursor.
Считайте полутоновое изображение в рабочую область.

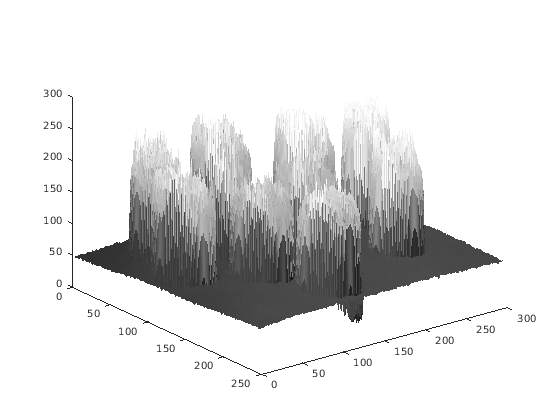

I = imread('coins.png');Деформируйте изображение по поверхности, высота которой равна интенсивности изображения I. Задайте количество graylevels.
figure warp(I,I,128);
Обратите внимание на то, что x-и y-координаты поверхности не были заданы в вызове warp и таким образом значение по умолчанию в индексы пикселя изображения. Исследуйте деформированное изображение в интерактивном режиме с помощью вращения и инструментов Data Cursor.
Сопоставленные со структурой поверхности обычно представляются более медленно, чем изображения.
