Прямая интерфейсная коммуникация в Simulink

Отправьте и получите данные в Simulink^® модели

Instrument Control Toolbox™ обеспечивает блоки для связи с инструментами и использования сериала, TCP/IP и интерфейсов UDP в Simulink. Блоки в Библиотеке блоков Instrument Control Toolbox и примерах, показывающих, как использовать их, описаны ниже.

Блоки

Query Instrument	Запросите или считайте инструментальные данные
To Instrument	Отправьте данные моделирования в инструмент
Serial Configuration	Сконфигурируйте параметры для последовательного порта
Serial Receive	Получите двоичные данные по последовательному порту
Serial Send	Отправьте двоичные данные по последовательному порту
TCP/IP Receive	Получите данные по сети TCP/IP от заданной удаленной машины
TCP/IP Send	Отправьте данные по сети TCP/IP к заданной удаленной машине
UDP Receive	Получите данные по сети UDP от заданной удаленной машины
UDP Send	Отправьте данные по сети UDP к заданной удаленной машине

Темы

Откройте библиотеку блоков Instrument Control Toolbox

Доступ к библиотеке блоков Instrument Control Toolbox двумя способами.

Отправьте и получите данные посредством обратной петли последовательного порта

Отправьте данные в устройство закольцовывания, соединенное с вашим компьютером, и считайте что данные назад в модель.

Отправьте и получите данные по сети TCP/IP

Отправьте данные в сервер эха с помощью TCP/IP и считайте что данные назад в модель.

Позвольте блокироваться, режим в получают и отправляют блоки

Заставьте свою симуляцию ожидать, в то время как блок получает или отправляет данные.

Синхронизация в моделях аппаратного интерфейса

Определите частоту выполнения блока и относитесь к реальному времени.

Рекомендуемые примеры

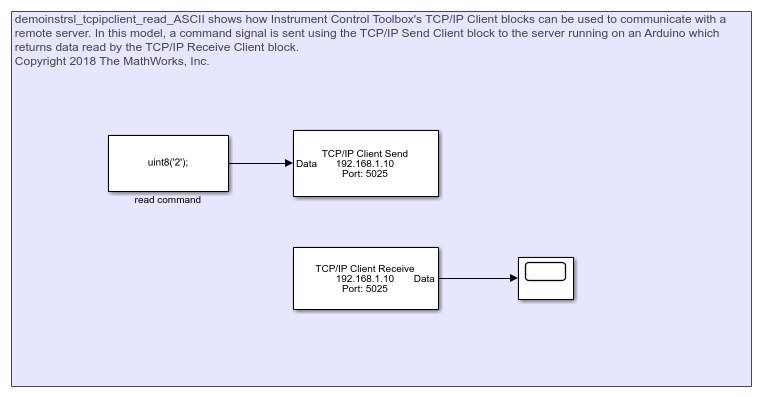

TCP/IP Client Block Communication with Arduino Server

Клиентская Связь Блока TCP/IP с Сервером Arduino

Как блоки TCP/IP в Instrument Control Toolbox могут использоваться с удаленным сервером. В этом примере сервер работает на Arduino, соединенном в сети. Instrument Control Toolbox обеспечивает блоки TCP/IP, которые являются блоками только для клиента. Оба Отправление и Получает блоки, могут связаться через или с сервером, запускающимся удаленно или в различном сеансе работы с MATLAB или к echoserver на той же машине.

Открыть скрипт
