ltePSBCH

Физический непрямой канал телевизионного вещания

свернуть все на странице

Синтаксис

sym = ltePSBCH(ue,cw)

Описание

пример

sym = ltePSBCH(ue,cw) возвращает вектор-столбец, содержащий физический непрямой канал телевизионного вещания (PSBCH) символы для заданной структуры настроек UE и битов кодовой комбинации PSBCH. Функция выполняет PSBCH-специфичное скремблирование, модуляцию QPSK, и SC-FDMA преобразовывает предварительное кодирование, как задано в TS 36.211 [1], Раздел 9.6. Для получения дополнительной информации смотрите, что Физический Канал телевизионного вещания Sidelink Обрабатывает.

Примеры

свернуть все

Скрипт Open Live Script

Создайте кодовую комбинацию с помощью транспорта SL-BCH, образовывают канал и кодируют биты на PSBCH.

ue.NSLID = 1;
ue.CyclicPrefixSL = 'Normal';
codeword = lteSLBCH(ue,zeros(40,1));
symbols = ltePSBCH(ue,codeword);

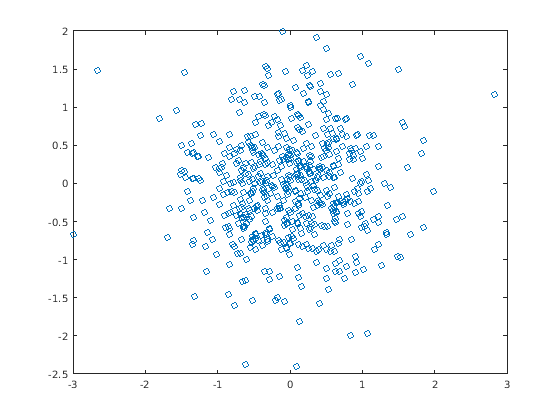

График показывает эффекты предварительного кодирования SC-FDMA на символах модуляции QPSK.

plot(symbols,'o')

Figure contains an axes object. The axes object contains an object of type line.

Входные параметры

свернуть все

Настройки оборудования пользователя в виде структуры параметра, содержащей это поле:

Физический уровень непрямая идентичность синхронизации в виде целого числа от 0 до 355. (NID\sl)

Типы данных: double

Типы данных: struct

Кодовая комбинация PSBCH в виде вектора, который должен быть кратным 144 битам в длине. Поскольку PSBCH является модулируемым QPSK, существует 2 бита за символ. Номинально, длина cw 2*NRE биты, в частности 1 152 бита для нормального циклического префикса или 864 для расширенного циклического префикса. Для режима V2X sidelink номинальная длина составит 1 008 битов, соответствующих 504 элементам ресурса (это задано только для нормального циклического префикса).

РЕ N является количеством элементов ресурса в подкадре, включая защитный символ SC-FDMA, и является кратным 72. Номинально, N RE 576 для нормального циклического префикса или 432 для расширенного циклического префикса. Для режима V2X sidelink номинальная длина будет 504 элементами ресурса (это задано только для нормального циклического префикса).

Типы данных: double

Выходные аргументы

свернуть все

Модулируемые символы PSBCH, возвращенные как вектор-столбец RE-1 N.

РЕ N является количеством элементов ресурса в подкадре, включая защитный символ SC-FDMA, и является кратным 72. Номинально, N RE 576 для нормального циклического префикса или 432 для расширенного циклического префикса. Для режима V2X sidelink номинальная длина будет 504 элементами ресурса (это задано только для нормального циклического префикса).

Типы данных: double
Поддержка комплексного числа: Да

Больше о

свернуть все

Физическая обработка канала телевизионного вещания Sidelink

Физический непрямой канал телевизионного вещания (PSBCH) передается в центральных 72 элементах ресурса в доступных символах SC-FDMA подкадров синхронизации. Для режима D2D sidelink доступные символы исключают эти три символа на паз, присвоенный PSBCH DRS и непрямым сигналам синхронизации. Для V2X sidelink в общей сложности семь символов будут исключены в подкадре (три символа для PSBCH DRS и 4 для PSSS/SSSS). Элементы ресурса в последнем символе SC-FDMA в подкадре считаются в процессе отображения. Перед передачей элементы ресурса PSBCH удалены из последнего символа SC-FDMA lteSCFDMAModulate во время sidelink-специфичной модуляции SC-FDMA и защитного создания символа.

Если терминал передает подкадр синхронизации, то он должен быть отправлен каждые 40 мс за режимом D2D sidelink, или каждые 160 мс для V2X, с точным подкадром, зависящим от RRC-сообщенного номера подкадра, возмещают (syncOffsetIndicator-r12). Подкадр также содержит значения для ltePSBCHDRSIndices на порте 1010 и ltePSSSIndices и lteSSSSIndices на порте 1020. Никакой PSCCH или передача PSSCH не произойдут в непрямом подкадре, сконфигурированном в целях синхронизации.

Физическая индексация канала телевизионного вещания Sidelink

Используйте ltePSBCHIndices индексация функции и соответствия ltePSBCH функция последовательности, чтобы заполнить сетку ресурса для желаемого номера подкадра синхронизации. Индексы упорядочены, когда символы модуляции QPSK PSBCH должны быть сопоставлены, применив частоту, сначала сопоставляющую, и включать индексы для последнего защитного символа SC-FDMA. Значения PSBCH, возвращенные ltePSBCH упорядочены, когда они должны быть сопоставлены в элементы ресурса использования смежных символов ltePSBCHIndices. Для получения дополнительной информации об отображении символов к сетке элемента ресурса смотрите, что Сетка Ресурса Индексирует.

Ссылки

[1] 3GPP TS 36.211. “Развитый Универсальный Наземный Радио-доступ (к E-UTRA); Физические Каналы и Модуляция”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

Смотрите также

| |

Введенный в R2017b
