umtsDownlinkWaveformGenerator

UMTS передают в нисходящем направлении генерацию сигналов

Синтаксис

waveform = umtsDownlinkWaveformGenerator(config)

Описание

waveform = umtsDownlinkWaveformGenerator(config) возвращает форму волны нисходящего канала Универсального мобильного телекоммуникационного сервиса (UMTS), waveform, заданный конфигурационной структурой, config. Эта функция поддерживает Широкополосное Кодовое разделение Несколько доступ (к W-CDMA), Высокоскоростному нисходящему пакету доступу (HSDPA) и Развитому Высокоскоростному Пакету доступ (HSPA +) генерация сигналов. Параметры верхнего уровня и подструктуры низшего уровня config охарактеризуйте форму волны и свойства канала umtsDownlinkWaveformGenerator функциональный выход. config вход сгенерирован с помощью umtsDownlinkReferenceChannels функция; config включает параметры верхнего уровня и подструктуры, чтобы описать различные каналы, чтобы включать в форму волны. Параметры верхнего уровня config : TotFrames, PrimaryScramblingCode, FilterType, OversamplingRatio, и NormalizedPower. Чтобы включить определенные каналы, можно добавить сопоставленные подструктуры: DPCH, PCCPCH, SCCPCH, PCPICH, SCPICH, PSCH, SSCH, PICH, HSDPA, и OCNS.

Примечание

Включайте вмешивающийся нисходящий источник шума W-CDMA путем инициализации OCNS подструктура. Задайте параметры ортогонального источника шума канала (OCNS) с помощью соответствующего 3GPP определение,

Каналы RMC OCNS заданы в TS 25.101, Таблице C.6 [1]
Каналы H-Set OCNS заданы в TS 25.141, Таблицы C.13 и C.13A [2]
Тестовая модель DPCHs и каналы HS-PDSCH/HS-SCCH задана в TS 25.141, Раздел 6.1.1 [2]

Примеры

свернуть все

Генерация сигналов нисходящего канала UMTS

Открыть скрипт

Инициализируйте 'QPSK', 'H-Set1' Ссылка FRC образовывает канал и генерирует форму волны UMTS, которая соответствует этим настройкам.

Сгенерируйте конфигурационную структуру, frcStruct.

rc = 'H-Set1';
modulation = 'QPSK';
frcStruct = umtsDownlinkReferenceChannels(rc, modulation);

Сгенерируйте желаемую форму волны с помощью frcStruct как вход к функции генерации сигналов. Создайте спектр объект анализатора, производящий в chiprate x OversamplingRatio. Постройте форму волны.

waveform = umtsDownlinkWaveformGenerator(frcStruct);

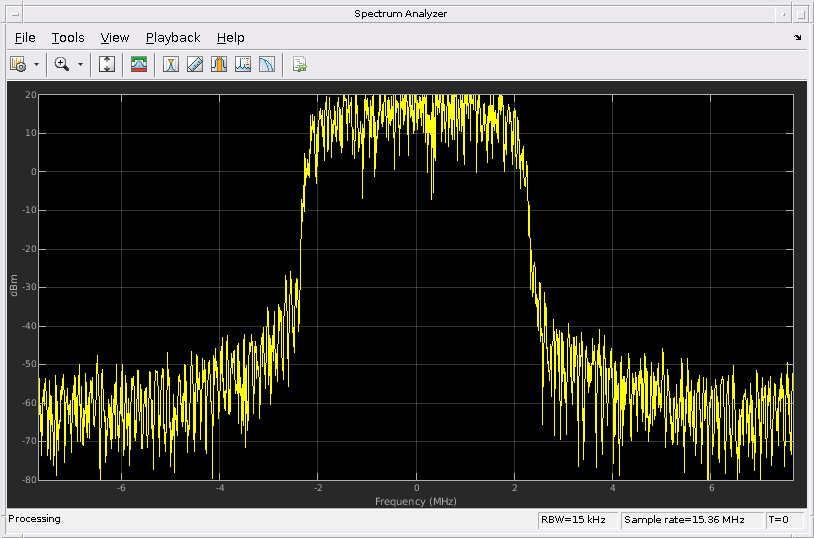

saScope = dsp.SpectrumAnalyzer('SampleRate', 3.84e6*frcStruct.OversamplingRatio);
saScope(waveform);

Входные параметры

свернуть все

`config` — Определение каналов включено генератором формы волны
структура

Параметры верхнего уровня и подструктуры

Определение каналов включено генератором формы волны в виде структуры.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`TotFrames`	Необходимый	Неотрицательное целое число	Общее количество систем координат, которые будут сгенерированы в виде неотрицательного целого числа.
`PrimaryScramblingCode`	Необходимый	Неотрицательное целое число	Первичный индекс кода скремблирования в виде неотрицательного целого числа в интервале [0, 511].
`FilterType`	Необходимый	`'RRC'` (значение по умолчанию), `'Off'`	Включите или отключите фильтр RRC по установке `FilterType` к `'RRC'` или `'off'`. соответственно.
`OversamplingRatio`	Необходимый	Неотрицательное целое число	Сверхдискретизация отношения в виде неотрицательного целого числа.
`NormalizedPower`	Необходимый	Плавание, `–infInfoff`	Полная степень формы волны в dBW относительно 1 Ома в виде плавания, –`infInf`, или `'Off'`. Установка `NormalizedPower` к `'Off'` отключает нормализацию степени.
`DPCH`	Дополнительный	Не существующий, структура или массив структур	См. подструктуру DPCH.
`PCCPCH`	Дополнительный	Не существующий или структура	См. подструктуру PCCPCH.
`SCCPCH`	Дополнительный	Не существующий или структура	См. подструктуру SCCPCH.
`PCPICH`	Дополнительный	Не существующий или структура	См. подструктуру PCPICH.
`SCPICH`	Дополнительный	Не существующий или структура	См. подструктуру SCPICH.
`PSCH`	Дополнительный	Не существующий или структура	См. подструктуру PSCH.
`SSCH`	Дополнительный	Не существующий или структура	См. подструктуру SSCH.
`PICH`	Дополнительный	Не существующий или структура	См. подструктуру PICH.
`HSDPA`	Дополнительный	Не существующий или структура	См. подструктуру HSDPA.
`OCNS`	Дополнительный	Не существующий или структура	См. подструктуру OCNS.

Подструктура DPCH

Чтобы добавить выделенные физические каналы (DPCHs) в структуру output, включайте DPCH подструктура в config структура. DPCH подструктура содержит следующие поля.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`Enable`	Необходимый	`'On'off`	Включите или отключите канал установкой `Enable` к `'On'` или `'Off'`, соответственно.
`SlotFormat`	Необходимый	Неотрицательное целое число	Номер формата паза DPCH в виде неотрицательного целого числа в интервале [0, 16].
`SpreadingCode`	Необходимый	Неотрицательное целое число	DPCH распространяющийся код в виде неотрицательного целого числа в интервале [0, 512]. Для передачи мультикода, `SpreadingCode` первый код DPCH.
`NMulticodes`	Необходимый	Положительное целое число	Количество DPCHs в виде 1, 2, 3, 4, 5, или 6.
`SecondaryScramblingCode`	Необходимый	Неотрицательное целое число	DPCH вторичный индекс кода скремблирования в виде неотрицательного целого числа в интервале [0, 15].
`TimingOffset`	Необходимый	Неотрицательное целое число	Смещение синхронизации в терминах количества микросхем (x256Tchip) в виде неотрицательного целого числа в интервале [0, 149].
`Power`	Необходимый	Плавание, `–infInf`	Степень канала в дБ в виде плавания, `–inf`, или `inf`.
`TPCData`	Необходимый	Бинарный скаляр, бинарный вектор	Передайте данные об Управлении Степенью в виде бинарного скаляра или вектора с бинарными записями.
`TFCI`	Необходимый	Неотрицательное целое число	Транспортный индикатор комбинации формата (TFCI) в виде неотрицательного целого числа в интервале [0, 1023].
`DataSource`	Необходимый	Бинарный скаляр, бинарный вектор, вектор символов, массив ячеек или строковый скаляр	Источник данных DPCH в виде бинарного скаляра, вектора с бинарными записями, вектором символов, массивом ячеек или строковым скаляром. При определении `DataSource` как массив ячеек, используйте стандартные псевдошумовые последовательности и начальное значение: {PN, seed}. Опциями PN для вектора символов или массива ячеек является `'PN9-ITU'`, `'PN9'`, `'PN11'`, `'PN15'`, и `'PN23'`. Если никакой seed не задан, сдвиговый регистр инициализируется всеми единицами. Чтобы включить транспортное кодирование канала, задайте `DataSource` как `'CCTrCH'`.
`CCTrCH`	Дополнительный	Структура	Смотрите подструктуру CCTrCH.

Подструктура CCTrCH

Включайте CCTrCH экземпляр подструктуры индивидуально для DPCH, PCCPCH, и/или SCCPCH подструктуры. Отдельные экземпляры закодированного составного транспортного канала (CCTrCH) добавляются к структурам output DPCH, P-CCPCH и/или физических определений канала S-CCPCH. Когда CCTrCH подструктура включена, она содержит следующие поля.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`Name`	Дополнительный	Вектор символов, строковый скаляр Значение по умолчанию зависит от физического заданного канала	Имя, присвоенное CCTrCH в виде вектора символов или строкового скаляра. Функции не используют `Name` поле . Поэтому можно переопределить содержимое без последствия.
`DTXPosition`	Необходимый	`'fixed'`, `'flexible'`	Задает положение DTX в виде `'fixed'` или `'flexible'`.
`TrCH`	Необходимый	Структура, массив структур	Транспортные каналы в CCTrCH в виде структуры или массива структур.
`TrCH.Name`	Необходимый	Вектор символов, строковый скаляр Значение по умолчанию зависит от физического заданного канала	Имя, присвоенное TrCH в виде вектора символов или строкового скаляра. Функции не используют `Name` поле . Поэтому можно переопределить содержимое без последствия.
`TrCH.CRC`	Необходимый	Вектор символов, строковый скаляр	Спецификатор полинома контроля циклическим избыточным кодом (CRC) в виде одного из этих значений: `'0'`, '8', '12', '16', или `'24'`.
`TrCH.TTI`	Необходимый	Положительное целое число	Временной интервал передачи (TTI) в миллисекундах в виде 10, 20, 40, или 80.
`TrCH.CodingType`	Необходимый	`'turbo'conv2`, `'conv3'`	Тип кодирования канала и уровень в виде `'turbo'conv2`, или `'conv3'`.
`TrCH.RMA`	Необходимый	Положительное целое число	Значение атрибута соответствия уровня в виде положительного целого числа в интервале [1, 256].
`TrCH.DataSource`	Необходимый	Бинарный скаляр, бинарный вектор, вектор символов, массив ячеек или строковый скаляр	Транспортный источник данных канала в виде бинарного скаляра, вектора с бинарными записями, массивом ячеек или строковым скаляром. Когда задано как стандарт использования массива ячеек псевдошумовые последовательности и начальное значение: {PN, seed}. Опциями PN для вектора символов или массива ячеек является `'PN9-ITU'`, `'PN9'`, `'PN11'`, `'PN15'`, и `'PN23'`. Если никакой seed не задан, сдвиговый регистр инициализируется всеми единицами.
`TrCH.DataSource`	Необходимый	Примеры для установки `DataSource` поле включает: ... `CCTrCH.TrCh(1).DataSource = [1 0 0 1]` генерирует последовательность транспортных блоков цикличным выполнением вектор [1 0 0 1]. ... `CCTrCH.TrCh(1).DataSource = 'PN9'` генерирует транспортный блок данных канала со случайным seed = 511. ... `CCTrCH.TrCh(1).DataSource = {'PN9',5}` генерирует транспортный блок данных канала с seed = 5.
`TrCH.ActiveDynamicPart`	Необходимый	Положительное целое число, вектор	Активная динамическая часть в виде положительного целого числа или вектора, записи которого являются положительными целыми числами в интервале [1, `length(DynamicPart)`].
`TrCH.ActiveDynamicPart`	Необходимый	`ActiveDynamicPart` поле указывает `на DynamicPart` индекс массива для формата активного транспорта `(BlockSize, BlockSetSize)` от доступных комбинаций, заданных в `DynamicPart`. Выбранный транспортный формат используется для передачи данных в текущем TTI.
`TrCH.DynamicPart`	Необходимый	Структура, массив структур	Размер каждого транспортного блока в виде структуры или массива структур.
`TrCH.DynamicPart`	Необходимый	`DynamicPart` поля, `BlockSize` и `BlockSetSize`, задайте размер каждого транспортного блока и общих битов на транспортный набор блока. Как парный `(BlockSize, BlockSetSize)` опишите транспортный набор формата. `DynamicPart` задает один или несколько транспортных наборов формата.
`TrCH.DynamicPart.BlockSize`	Необходимый	Положительное целое число	Транспортная длина блока в виде положительного целого числа.
`TrCH.DynamicPart.BlockSetSize`	Необходимый	Целое число, кратное `BlockSize`	Общий номер битов в транспортном блоке определяется. Реализация не поддерживает несколько транспортных блоков, так по определению `BlockSize` равно `BlockSetSize`.

Примечание

При конфигурировании структуры output, чтобы передать RMC 0kbps, как задано в TS 25.101, Раздел 3.0 [1], транспортный CRC канала задан для передачи. Стандарт указывает на транспортный размер блока DTCH = 0 и транспортный размер набора блока = 0. Наша реализация требует, чтобы сигнальная передача транспортного блока передала CRC. В umtsDownlinkWaveformGenerator, один транспортный блок нулевого размера сообщен путем установки любого BlockSize or BlockSetSize к '0'. Установка обоих BlockSize и BlockSetSize к '0' сигналы '0' транспортный блок размера '0' и никакой CRC не передается.

Подструктура PCCPCH

Чтобы добавить первичный общий контроль физический канал (PCCPCH) к структуре output, включайте PCCPCH подструктура в config структура. PCCPCH подструктура содержит следующие поля.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`Enable`	Необходимый	`'On'off`	Включите или отключите канал путем определения `Enable` как `'On'` или `'Off'`, соответственно.
`Power`	Необходимый	Плавание, `–infInf`	Степень PCCPCH в дБ в виде плавания,-`inf`, или `inf`.
`DataSource`	Необходимый	Бинарный скаляр, бинарный вектор, вектор символов, массив ячеек или строковый скаляр	Источник данных PCCPCH в виде бинарного скаляра, вектора с бинарными записями, вектором символов, массивом ячеек или строковым скаляром. При определении `DataSource` как массив ячеек, используйте стандартные псевдошумовые последовательности и начальное значение: {PN, seed}. Опциями PN для вектора символов или массива ячеек является `'PN9-ITU'`, `'PN9'`, `'PN11'`, `'PN15'`, и `'PN23'`. Если никакой seed не задан, сдвиговый регистр инициализируется всеми единицами. Чтобы включить транспортное кодирование канала BCH, задайте `DataSource` как `'CCTrCH'`.
`CCTrCH`	Дополнительный	Структура	Смотрите `CCTrCH` Подструктура.

Подструктура SCCPCH

Чтобы добавить вторичный общий контроль физический канал (SCCPCH) к структуре output, включайте SCCPCH подструктура в config структура. SCCPCH подструктура содержит следующие поля.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`Enable`	Необходимый	`'On'off`	Включите или отключите канал путем определения `Enable` как `'On'` или `'Off'`, соответственно.
`SlotFormat`	Необходимый	Неотрицательное целое число	Номер формата паза SCCPCH в виде неотрицательного целого числа в интервале [0, 17].
`SpreadingCode`	Необходимый	Неотрицательное целое число Допустимая область значений зависит от формата паза	SCCPCH распространяющийся код в виде неотрицательного целого числа в интервале [0, 255].
`SecondaryScramblingCode`	Необходимый	Неотрицательное целое число	SCCPCH вторичный индекс кода скремблирования в виде неотрицательного целого числа в интервале [0, 15].
`TimingOffset`	Необходимый	Неотрицательное целое число	Синхронизация смещения в терминах количества микросхем (x256Tchip) в виде неотрицательного целого числа в интервале [0, 149].
`Power`	Необходимый	Плавание,-`infInf`	Степень SCCPCH в дБ в виде плавания,-`inf`, или `inf`.
`TFCI`	Необходимый	Неотрицательное целое число	Транспортный индикатор комбинации формата в виде неотрицательного целого числа в интервале [0, 1023].
`DataSource`	Необходимый	Скаляр, вектор, вектор символов, массив ячеек или строковый скаляр	Источник данных SCCPCH в виде бинарного скаляра, вектора с бинарными записями, вектором символов, массивом ячеек или строковым скаляром. Когда задано как стандарт использования массива ячеек псевдошумовые последовательности и начальное значение: {PN, seed}. Опциями PN для вектора символов или массива ячеек является `'PN9-ITU'`, `'PN9'`, `'PN11'`, `'PN15'`, и `'PN23'`. Если никакой seed не задан, сдвиговый регистр инициализируется всеми единицами. Чтобы включить транспортное кодирование канала PCH/FACH, задайте `DataSource` как `'CCTrCH'`.
`CCTrCH`	Дополнительный	Структура	Смотрите `CCTrCH` Подструктура.

Подструктура PCPICH

Чтобы добавить первичный общий экспериментальный канал в структуру output, включайте PCPICH подструктура в config структура. PCPICH подструктура содержит следующие поля.

Поле параметра	Требуемый или дополнительный	Значения / Области значений / Примечания	Описание
`Enable`	Необходимый	`'On'off`	Включите или отключите канал путем определения `Enable` как `'On'` или `'Off'`, соответственно.
`Power`	Необходимый	Плавание, –`infInf`	Степень PCPICH в дБ в виде плавания, –`inf`, или `inf`.

Подструктура SCPICH

Чтобы добавить вторичный общий экспериментальный канал (SCPICH) в структуру output, включайте SCPICH подструктура в config структура. SCPICH подструктура содержит следующие поля.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`Enable`	Необходимый	`'On'off`	Включите или отключите канал путем определения `Enable` как `'On'` или `'Off'`, соответственно.
`SpreadingCode`	Необходимый	Неотрицательное целое число	SCPICH распространяющийся код в виде неотрицательного целого числа в интервале [0, 255].
`SecondaryScramblingCode`	Необходимый	Неотрицательное целое число	SCPICH вторичный индекс кода скремблирования в виде неотрицательного целого числа в интервале [0, 15].
`Power`	Необходимый	Плавание, –`infInf`	Степень SCPICH в дБ в виде плавания, –`inf`, или `inf`.

Подструктура PSCH

Чтобы добавить физический разделяемый канал (PSCH) в структуру output, включайте PSCH подструктура в config структура. PSCH подструктура содержит следующие поля.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`Enable`	Необходимый	`'On'off`	Включите или отключите канал путем определения `Enable` как `'On'` или `'Off'`, соответственно.
`Power`	Необходимый	Плавание, –`infInf`	Степень PSCH в дБ в виде плавания, –`inf`, или `inf`.

Подструктура SSCH

Чтобы добавить вторичный канал синхронизации (SSCH) в структуру output, включайте SSCH подструктура в config структура. SSCH подструктура содержит следующие поля.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`Enable`	Необходимый	`'On'off`	Включите или отключите канал путем определения `Enable` как `'On'` или `'Off'`, соответственно.
`Power`	Необходимый	Плавание, –`infInf`	Степень SSCH в дБ в виде плавания, –`inf`, или `inf`.

Подструктура PICH

Чтобы добавить канал индикатора страницы (PICH) в структуру output, включайте PICH подструктура в config структура. PICH подструктура содержит следующие поля.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`Enable`	Необходимый	`'On'off`	Включите или отключите канал путем определения `Enable` как `'On'` или `'Off'`, соответственно.
`SpreadingCode`	Необходимый	Неотрицательное целое число	PICH распространяющийся код в виде неотрицательного целого числа в интервале [0, 255].
`TimingOffset`	Необходимый	Неотрицательное целое число	Синхронизация смещения в терминах количества микросхем (x256Tchip) в виде неотрицательного целого числа в интервале [0, 149].
`Power`	Необходимый	Плавание, –`infInf`	Степень PICH в дБ в виде плавания, –`inf`, или `inf`.
`DataSource`	Необходимый	Скаляр, вектор, вектор символов, массив ячеек или строковый скаляр	Источник данных PICH в виде бинарного скаляра, вектора с бинарными записями, вектором символов, массивом ячеек или строковым скаляром. Когда задано как стандарт использования массива ячеек псевдошумовые последовательности и начальное значение: {PN, seed}. Опциями PN для вектора символов или массива ячеек является `'PN9-ITU'`, `'PN9'`, `'PN11'`, `'PN15'`, и `'PN23'`. Если никакой seed не задан, сдвиговый регистр инициализируется всеми единицами. Чтобы использовать данные о разбивке на страницы, задайте `DataSource` как `'PagingData'`.
`Np`	Необходимый	Положительное целое число	Количество индикаторов разбивки на страницы на систему координат в виде одного из значений 18, 36, 72, 144.

Подструктура HSDPA

Чтобы добавить информацию о высокоскоростном нисходящем пакетном доступе (HSDPA) и каналы к структуре output, включайте HSDPA подструктура в config структура. HSDPA подструктура содержит следующие поля.

Поле параметра	Требуемый или дополнительный	Значения / Области значений / Примечания	Описание
`Enable`	Необходимый	`'On'off`	Включите или отключите каналы HSDPA (HS-PDSCHs и HS-SCCH) путем определения `Enable` как `'On'` или `'Off'`, соответственно.
`CodeGroup`	Необходимый	Положительное целое число	Количество кодов формирования каналов, используемых одновременно для HS-PDSCHs в виде положительного целого числа в интервале [1, 16].
`CodeOffset`	Необходимый	Неотрицательное целое число	Возместите к первому коду формирования каналов, чтобы использовать для HS-PDSCHs в виде неотрицательного целого числа в интервале [0, 15].
`Modulation`	Необходимый	`'QPSK'`, `'16QAM'`, `'64QAM'`	Модуляция символа в виде одного из значений `'QPSK'`, `'16QAM'`, или `'64QAM'`.
`VirtualBufferCapacity`	Необходимый	Положительное целое число	Количество мягких битов канала (или мягкого метрического местоположения) в процессе HARQ для H-наборов, как задано в приложении A.7 TS 36.101. Задайте `VirtualBufferCapacity` как положительное целое число. Количество мягких битов канала зависит от категории UE, как задано в Разделе TS 25.306 5.1. Значение этого параметра должно совпадать с количеством мягких битов канала в процессе HARQ, используемом в тестовом устройстве или программном обеспечении декодирования.
`InterTTIDistance`	Необходимый	Положительное целое число	Временной интервал передачи в подкадрах. Этот интервал является расстоянием между различными передачами HARQ к тому же UE. Значение 1 указывает на непрерывные передачи HSDPA в каждом подкадре к UE под тестом. Значение, больше, чем 1, указывает на присутствие подкадров разрыва без передачи данных к UE под тестом.
`NHARQProcesses`	Необходимый	Положительное целое число	Общее количество процессов HARQ в виде положительного целого числа в интервале [1, 8].
`XrvSequence`	Необходимый	Неотрицательное целое число, вектор из неотрицательных целых чисел	Сокращение и последовательность кодирования версии созвездия в виде неотрицательного целого числа или вектор, записи которого являются неотрицательными целыми числами, в интервале [0, 7]. `XrvSequence` кодирует параметры версии сокращения (r, s) и версия созвездия, как задано в Разделе TS 25.212 4.6. Кодирование включает версию созвездия, только если схема модуляции является 16QAM/64QAM. Значения используются каждым процессом HARQ для каждой передачи. Скаляр указывает на одну передачу. Вектор указывает на повторные передачи. Новый бит индикатора данных, сообщенный HS-SCCH, остается таким же и изменения версии сокращения к значению, закодированному в следующем элементе `XrvSequence`. Когда процесс HARQ завершает все передачи, соответствующие `XrvSequence`, новый бит индикатора данных переключается между 0 и 1 указанием на новую передачу. Для получения дополнительной информации смотрите Раздел TS 25.321 11.6.1.3. Для последовательностей, используемых для H-наборов HSDPA, смотрите Раздел TS 25.101 9.
`UEId`	Необходимый	Неотрицательное целое число	Идентичность UE в виде неотрицательного целого числа в интервале [0, 2¹⁶ – 1].
`TransportBlockSizeId`	Необходимый	Неотрицательное целое число	Транспортный индекс размера блока (_xtbs), сообщенный на HS-SCCH, как задано в Разделе TS 25.212 4.6. Вычисление основано `на HSDSCH.BlockSize` параметр используется для передачи, как задано в Разделе TS 25.321 9.2.3 приложения A. Задайте `TransportBlockSizeID` как неотрицательное целое число в интервале [0, 63].
`HSSCCHSpreadingCode`	Необходимый	Неотрицательное целое число	Код распространения HS-SCCH в виде неотрицательного целого числа в интервале [0, 127].
`SecondaryScramblingCode`	Необходимый	Неотрицательное целое число	Вторичный индекс кода скремблирования для HS-PDSCH и HS-SCCH образовывает канал в виде неотрицательного целого числа в интервале [0, 15].
`HSPDSCHPower`	Необходимый	Плавание, –`infInf`	Степень HS-PDSCH в дБ в виде плавания, –`inf`, или `inf`.
`HSSCCHPower`	Необходимый	Float`infInf`	Степень HS-SCCH в дБ в виде плавания, –`inf`, или `inf`.
`DataSource`	Необходимый	Скаляр, вектор, вектор символов, массив ячеек или строковый скаляр	Источник данных HSDPA в виде бинарного скаляра, вектора с бинарными записями, вектором символов, массивом ячеек или строковым скаляром. При определении `DataSource` как массив ячеек, используйте стандартные псевдошумовые последовательности и начальное значение в форме {PN, seed}. Опциями PN для вектора символов или массива ячеек является `'PN9-ITU'`, `'PN9'`, `'PN11'`, `'PN15'`, и `'PN23'`. Если никакой seed не задан, сдвиговый регистр инициализируется всеми единицами. Чтобы включить транспортное кодирование канала HS-DSCH, задайте `DataSource` как `'HSDSCH'`.
`HSDSCH`	Дополнительный	Не существующий или структура	Транспортная настройка канала HS-DSCH в виде структуры.
Следующие поля требуются только если `HSDSCH` подструктура присутствует.
`HSDSCH.BlockSize`	Необходимый	Неотрицательное целое число	Транспортный размер блока в виде неотрицательного целого числа.
`HSDSCH.DataSource`	Необходимый	Скаляр, вектор, вектор символов, массив ячеек или строковый скаляр	Транспортный источник данных HS-DSCH в виде бинарного скаляра, вектора с бинарными записями, массивом ячеек или строковым скаляром. Когда задано как стандарт использования массива ячеек псевдошумовые последовательности и начальное значение: {PN, seed}. Опциями PN для вектора символов или массива ячеек является `'PN9-ITU'`, `'PN9'`, `'PN11'`, `'PN15'`, и `'PN23'`. Если никакой seed не задан, сдвиговый регистр инициализируется всеми единицами.

В генераторе функциональность HSPDA создает непрерывный HS-PDSCH и передачи HS-SCCH. Эта функциональность поддерживает H-набор HSPDA зафиксированные ссылочные каналы, где multi-HARQ ссылочная последовательность передачи задана. multi-HARQ ссылочная последовательность передачи маскируется с тем же RNTI, направленным на один UE, заданный UEId параметр. NHARQProcesses и InterTTIDistance параметры задают ссылочную частоту передачи к UE. Любые разрывы между ссылочными подкадрами заполнены дополнительными подкадрами HS-PDSCH/HS-SCCH. Эти подкадры маскируются с дополнительным RNTI, направленным на различный UE, заданный как xor(UEId,65535). NHARQProcesses параметр дает количества процессов HARQ, используемых в ссылочной передаче. Количеством подкадров разрыва между каждой транспортной передачей блока или повторной передачей для различных процессов HARQ является InterTTIDistance-1. Из-за обратной связи ACK-NACK HARQ сигнальные требования, разрыв между передачами того же процесса HARQ должен быть не менее чем шестью подкадрами.

HSDPA.DataSource параметр управляет данными, переданными на ссылочном PDSCH и HS-SCCH физические каналы. Если HSDPA.DataSource установлен в 'HSDSCH', ссылочные данные PDSCH прибывают из транспортного канала HS-DSCH, и канал HS-SCCH несет связанную управляющую информацию. В этом случае источник к транспортному каналу HS-DSCH параметрируется полями в HSDSCH данные о подструктуре (транспортируют размер блока и поток данных). Эти справочные данные также используются, чтобы заполнить нессылочные подкадры разрыва:

Разрыв подкадры HS-PDSCH заполнены тем же HS-DSCH, закодировал данные, используемые для ссылочной передачи. Закодированные данные скремблированы согласно подкадру.
Разрыв подкадры HS-SCCH заполнен закодированной управляющей информацией с помощью дополнительного RNTI.

Передача HS-SCCH выравнивается с борющимся контуром. Передача HS-PDSCH начинает 2×Tslot = 5120 микросхемы после запуска HS-SCCH (см. Раздел TS 25.211 7.8). Чтобы заполнить первые два паза в сгенерированной форме волны, HS-PDSCH повторяется для последнего подкадра.

virtualBufferCapacity параметр должен совпадать с количеством мягких битов канала в процессе HARQ, используемом в тестовом устройстве или программном обеспечении декодирования.

Подструктура OCNS

Чтобы добавить информацию об ортогональном источнике шума канала (OCNS) в структуру output, включайте OCNS подструктура в config структура. OCNS подструктура содержит следующие поля.

Поле параметра

Требуемый или дополнительный

Значения

Описание

Enable

Необходимый

'On'off

Включите или отключите канал путем определения Enable как 'On' или 'Off', соответственно.

Power

Необходимый

Плавание, –inf, или inf

OCNS полная степень в дБ в виде плавания, -inf, или inf.

OCNSType

Необходимый

Вектор символов или строковый скаляр

Если OCNS включен, OCNSType задает который настройка OCNS использовать. OCNS подструктура и OCNSType поле используется, чтобы сгенерировать:

DPCHs, заданный как OCNS, образовывает канал в TS 25.101.
DPCHs, HS-PDSCHs и HS-SCCHs, заданный для тестовых моделей в TS 25.141, Раздел 6.
Для RMCs и H-наборов, задайте OCNSType как одно из этих значений: 'RMC_16DPCH', 'H-Set_6DPCH', 'H-Set_4DPCH'
Для Тестовой модели DPCH и наборы HS-PDSCH/HS-SCCH, задайте OCNSType как одно из этих значений: 'TM1_4DPCH', 'TM1_8DPCH', 'TM1_16DPCH', 'TM1_32DPCH', 'TM1_64DPCH', 'TM2_3DPCH', 'TM3_4DPCH', 'TM3_8DPCH', 'TM3_16DPCH', 'TM3_32DPCH', 'TM5_4DPCH_4HSPDSCH', 'TM5_6DPCH_2HSPDSCH', 'TM5_14DPCH_4HSPDSCH', 'TM5_30DPCH_8HSPDSCH', 'TM6_4DPCH_4HSPDSCH', 'TM6_30DPCH_8HSPDSCH'.

Для генерации тестовой модели, набор соответствующая настройка канала Enable поле к 'Off'.

Выходные аргументы

свернуть все

`waveform` — Модулируемая основополосная форма волны, содержащая физические каналы UMTS
массив комплексного вектора

Модулируемая основополосная форма волны, содержащая физические каналы UMTS, возвращенные как массив комплексного вектора, произведенный в (3,84 × config.OversamplingRatio) МГц.

Типы данных: double
Поддержка комплексного числа: Да

Ссылки

[1] 3GPP TS 25.101. “Универсальная мобильная телекоммуникационная система (UMTS); Передача Радио Оборудования пользователя (UE) и Прием (FDD)”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

[2] 3GPP TS 25.141. “Универсальная мобильная телекоммуникационная система (UMTS); Проверка на соответствие стандарту Базовой станции (BS) (FDD)”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

[3] 3GPP TS 25.211. “Универсальная мобильная телекоммуникационная система (UMTS); Физические каналы и отображение транспортных каналов на физические каналы (FDD)”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

[4] 3GPP TS 25.212. “Универсальная мобильная телекоммуникационная система (UMTS); Мультиплексирование и канал, кодирующий (FDD)”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

[5] 3GPP TS 25.306. “Универсальная мобильная телекоммуникационная система (UMTS); Радио UE доступ к возможностям”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

[6] 3GPP TS 25.321. “Универсальная мобильная телекоммуникационная система (UMTS); спецификация протокола Среднего управления доступом (MAC)”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

[7] 3GPP TS 36.101. “Развитый Универсальный Наземный Радио-доступ (к E-UTRA); Передача Радио Оборудования пользователя (UE) и Прием”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

Темы

Нисходящие ссылочные структуры параметра канала и генерации сигналов

Представленный в R2015a

Документация

umtsDownlinkWaveformGenerator

Синтаксис

Описание

Примеры

Генерация сигналов нисходящего канала UMTS

Входные параметры

`config` — Определение каналов включено генератором формы волны
структура

Параметры верхнего уровня и подструктуры

Подструктура DPCH

Подструктура CCTrCH

Подструктура PCCPCH

Подструктура SCCPCH

Подструктура PCPICH

Подструктура SCPICH

Подструктура PSCH

Подструктура SSCH

Подструктура PICH

Подструктура HSDPA

Подструктура OCNS

Выходные аргументы

`waveform` — Модулируемая основополосная форма волны, содержащая физические каналы UMTS
массив комплексного вектора

Ссылки

Смотрите также

Темы

Документация LTE Toolbox

Поддержка

Документация

umtsDownlinkWaveformGenerator

Синтаксис

Описание

Примеры

Генерация сигналов нисходящего канала UMTS

Входные параметры

config — Определение каналов включено генератором формы волны структура

Параметры верхнего уровня и подструктуры

Подструктура DPCH

Подструктура CCTrCH

Подструктура PCCPCH

Подструктура SCCPCH

Подструктура PCPICH

Подструктура SCPICH

Подструктура PSCH

Подструктура SSCH

Подструктура PICH

Подструктура HSDPA

Подструктура OCNS

Выходные аргументы

waveform — Модулируемая основополосная форма волны, содержащая физические каналы UMTS массив комплексного вектора

Ссылки

Смотрите также

Темы

Документация LTE Toolbox

Поддержка

`config` — Определение каналов включено генератором формы волны
структура

`waveform` — Модулируемая основополосная форма волны, содержащая физические каналы UMTS
массив комплексного вектора
