Релиз 12 Передайте в нисходящем направлении генерацию сигналов агрегации несущей, демодуляцию и анализ

В этом примере показано, как несколько нисходящих несущих могут быть сгенерированы, агрегировали и далее демодулировали использование LTE Toolbox™.

Введение

Этот пример демонстрирует форму волны Релиза 12 LTE с Агрегацией несущей (CA). Количество поднесущих и их полосы пропускания может быть задано в качестве параметра. Внутриполоса непрерывный случай CA рассматривается.

Чтобы сгенерировать агрегированную нисходящую форму волны, eNodeB сконфигурирован для каждой несущей компонента. Параметры несущей компонента вычисляются и используются, чтобы сгенерировать модулируемую форму волны для каждой eNodeB настройки. Модулируемые формы волны всего CC передискретизируются к общей частоте дискретизации, таким образом, они могут быть объединены, чтобы создать агрегированную форму волны.

Количество несущих компонента и полос пропускания

Векторный NDLRB задает количество блоков ресурса (RBS) для каждой несущей компонента (CC). Длина этого вектора соответствует количеству CCS. Элементы NDLRB должен быть в наборе {6, 15, 25, 50, 75, 100} RBS. Таблица 5.6A.1-1 [1] TS 36.101 перечисляет допустимые комбинации полос пропускания для агрегации несущей.

% Configure the set of NDLRB values to describe the carriers to be
% aggregated
NDLRB = [50 75 100];

% Establish the number of component carriers
numCC = numel(NDLRB);

if numCC<2
    error('Please specify more than one CC bandwidth value.');
end

Настройка несущей компонента

Конфигурационная структура сгенерирована для каждого CC с помощью lteRMCDL. Конфигурационные структуры для всего CCS хранятся в массиве ячеек.

% Configure the number of subframes to generate
numSubframes = 10;

% CC configuration
enb = cell(1,numCC);
for i = 1:numCC
    switch NDLRB(i)
        case 6
            enb{i} = lteRMCDL('R.4');
        case 15
            enb{i} = lteRMCDL('R.5');
        case 25
            enb{i} = lteRMCDL('R.6');
        case 50
            enb{i} = lteRMCDL('R.7');
        case 75
            enb{i} = lteRMCDL('R.8');
        case 100
            enb{i} = lteRMCDL('R.9');
        otherwise
            fprintf('Not a valid number of resource blocks: %d\n',...
                NDLRB(i));
            return
    end
    enb{i}.NDLRB = NDLRB(i);
    enb{i}.Bandwidth = hNRBToBandwidth(NDLRB(i));
    enb{i}.TotSubframes = numSubframes;
    enb{i}.PDSCH.PRBSet = (0:enb{i}.NDLRB-1).';
    enb{i}.PDSCH.RVSeq = 0;
    enb{i}.NCellID = 10;
end

Настройка средства оценки канала

Средство оценки канала в конце приемника параметрируется с помощью структуры cec заданный ниже.

cec = struct;                        % Channel estimation config structure
cec.PilotAverage = 'UserDefined';    % Type of pilot symbol averaging
cec.FreqWindow = 15;                 % Frequency window size
cec.TimeWindow = 15;                 % Time window size
cec.InterpType = 'Cubic';            % 2D interpolation type
cec.InterpWindow = 'Centered';       % Interpolation window type
cec.InterpWinSize = 1;               % Interpolation window size

Вычисление параметра агрегации несущей

Чтобы выполнить агрегацию несущей параметры частоты, описанные в TS 36.101, Разделы 5.6 и 5.7 [1] вычисляются. Эти параметры получены в итоге в следующем рисунке.

Это приводит к трем переменным:

  • F_c вектор, содержащий центральную частоту каждого CC

  • ccSpacing содержит интервал между CC в МГц

  • BW_channel_CA агрегированная полоса пропускания канала всего CCS

В коде ниже мы сначала вычисляем значение для всего CCS, принимающего, что более низкий сосредоточен в основной полосе (0 Гц). Однажды BW_channel_CA вычисляется все значения смещены так, центр агрегированной полосы пропускания расположен в основной полосе (0 Гц).

% Define Delta_f1 parameter in MHz for nominal guard band and frequency
% offset calculations. In the downlink Delta_f1 is the subcarrier spacing
% (TS 36.101, Table 5.6A-1)
Delta_f1 = 0.015; % in MHz, LTE subcarrier spacing in MHz
maxBW = hNRBToBandwidth(max(NDLRB));

F_c = zeros(1,numCC);

ccSpacing = zeros(1,numCC-1); % CC spacing

%  Calculate nominal guard band, TS 36.101 5.6A-1
nominalGuardBand = 0.05*maxBW-0.5*Delta_f1;

% Initially assume lower carrier frequency is at baseband
F_c(1) = 0;

% Calculate CC spacing and carrier values
for k = 2:numCC
    ccSpacing(k-1) = hCarrierAggregationChannelSpacing( ...
        enb{k-1}.Bandwidth, enb{k}.Bandwidth);
    F_c(k) = F_c(k-1) + ccSpacing(k-1);
end

% Calculate lower and higher frequency offsets, TS 36.101 5.6A
F_offset_low = (0.18*NDLRB(1)+Delta_f1)/2 + nominalGuardBand;
F_offset_high = (0.18*NDLRB(end)+Delta_f1)/2 + nominalGuardBand;

% Calculate lower and higher frequency edges, TS 36.101 5.6A
F_edge_low = F_c(1) - F_offset_low;
F_edge_high = F_c(end) + F_offset_high;

% Calculate aggregated channel bandwidth, TS 36.101 5.6A
BW_channel_CA = F_edge_high - F_edge_low;
fprintf('BW_channel_CA: %0.4f MHz\n',BW_channel_CA);

% Calculate shift to center baseband
shiftToCenter = -1*(BW_channel_CA/2 + F_edge_low);

% Aggregated bandwidth centered at baseband
F_c = F_c + shiftToCenter;
F_edge_low = F_c(1) - F_offset_low;
F_edge_high = F_c(end) + F_offset_high;

% Display frequency band edges
fprintf('F_edge_low:  %0.4f MHz\n',F_edge_low);
fprintf('F_edge_high: %0.4f MHz\n',F_edge_high);
fprintf('F_offset_low:  %0.4f MHz\n',F_offset_low);
fprintf('F_offset_high: %0.4f MHz\n',F_offset_high);

% Display carrier frequencies
fprintf('\n');
for i = 1:numCC
    fprintf('Component Carrier %d:\n',i);
    fprintf('   Fc: %0.4f MHz\n', F_c(i));
end
BW_channel_CA: 44.6000 MHz
F_edge_low:  -22.3000 MHz
F_edge_high: 22.3000 MHz
F_offset_low:  5.5000 MHz
F_offset_high: 10.0000 MHz

Component Carrier 1:
   Fc: -16.8000 MHz
Component Carrier 2:
   Fc: -4.8000 MHz
Component Carrier 3:
   Fc: 12.3000 MHz

Необходимое вычисление уровня сверхдискретизации

Необходимые факторы сверхдискретизации для каждой несущей компонента OSRs вычисляются для общей частоты дискретизации для агрегированного сигнала.

% Bandwidth utilization of 85%
bwfraction = 0.85;

% Calculate sampling rates of the component carriers
CCSR = zeros(1,numCC);
for i = 1:numCC
    info = lteOFDMInfo(enb{i});
    CCSR(i) = info.SamplingRate;
end

% Calculate overall sampling rate for the aggregated signal

% Calculate the oversampling ratio (for the largest BW CC) to make sure the
% signal occupies 85% (bwfraction) of the total bandwidth
OSR = (BW_channel_CA/bwfraction)/(max(CCSR)/1e6);
% To simplify the resampling operation choose an oversampling ratio which
% is a power of 2: calculate the next power of two above OSR
OSR = 2^ceil(log2(OSR));
SR = OSR*max(CCSR);
fprintf('\nOutput sample rate: %0.4f Ms/s\n\n',SR/1e6);

% Calculate individual oversampling factors for the component carriers
OSRs = SR./CCSR;
Output sample rate: 61.4400 Ms/s

Генерация сигналов и агрегация несущей

lteRMCDLTool используется, чтобы сгенерировать форму волны для каждого CC. Каждый из них передискретизируется к общей частоте дискретизации. Наконец, Многополосный Объединитель используется к частоте, модулируют каждый CC к соответствующей центральной частоте и добавляют их вместе, чтобы сформировать агрегированный сигнал.

% Generate component carriers
tx = cell(1,numCC);
for i = 1:numCC
    tx{i} = lteRMCDLTool(enb{i},randi([0 1],1000,1));
    tx{i} = resample(tx{i},OSRs(i),1)/OSRs(i);
end

% Aggregate all CC. comm.MultibandCombiner applies the frequency offsets
% and adds the resulting signals together.
sigAggregator = comm.MultibandCombiner(InputSampleRate = SR, ...
    FrequencyOffsets = F_c*1e6, ...
    OutputSampleRateSource = 'Property', ...
    OutputSampleRate = SR);

waveform = sigAggregator([tx{:}]);

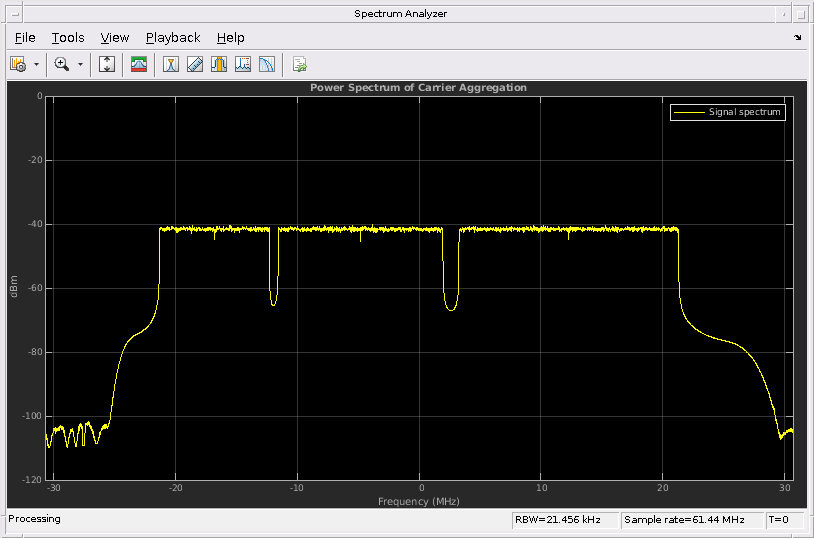

Постройте спектр формы волны агрегации несущей

Спектр мощности несущей агрегировался, сигнал отображен с помощью hPlotSpectrum.m. В спектре отображаются отдельные полосы пропускания несущей. Обратите внимание на то, что центр агрегированной полосы пропускания расположен в основной полосе (0 Гц), i.e. в этом примере сигнал не модулируется к RF.

specPlot = hPlotSpectrum(waveform,SR,...
    'Power Spectrum of Carrier Aggregation',{'Signal spectrum'});

Демодуляция и фильтрация CC интереса

Этот раздел демодулирует, фильтрует и прореживает один из CCS. Выполненные шаги:

  • Демодулируйте CC интереса и принесите его к основной полосе (0 Гц).

  • Отфильтруйте соседний CCS и проредите. Подходящий фильтр спроектирован, чтобы удалить нежелательный соседний CCS в процессе субдискретизации. Создание фильтра окажет влияние на качество и EVM восстановленного сигнала. Фильтры, возможно, должны быть настроены для различных значений полосы пропускания и CC, чтобы демодулировать.

Мы запускаем путем выбора CC, чтобы демодулировать и разработки соответствующего фильтра субдискретизации. Полоса пропускания и частоты полосы задерживания вычисляются.

% Select CC to demodulate
CCofInterest = 1;
if CCofInterest > numCC || CCofInterest <= 0
    error('Cannot demodulate CC number %d, there are %d CCs\n',...
        CCofInterest, numCC) ;
end

% Define downsampling filter order
filterOrder = 201;

% Precalculate passband and stopband values for all CC
firPassbandVec = (0.18*NDLRB+Delta_f1)/2 / (SR/1e6/2);
firStopbandVec = hCarrierAggregationStopband(ccSpacing,NDLRB,SR);

% Define passband and stopband for carrier of interest
firPassband = firPassbandVec(CCofInterest);
firStopband = firStopbandVec(CCofInterest);

% Extract and decode CC of interest
fprintf(1,'Extracting CC number %d: \n', CCofInterest);

% Pad signal with zeros to take into account filter transient response
% length
waveform = [waveform; zeros(filterOrder+1,size(waveform,2))];

% Demodulate carrier of interest
demodulatedCC = ...
    hCarrierAggregationModulate(waveform,SR,-F_c(CCofInterest)*1e6);

% Downsampling is done in two stages if the filter is too narrow. This
% eases the filter design requirements. If this is the case an initial
% downsampling factor of 4 is applied. You may want to consider a different
% filter design in this initial stage if the quality of the resulting
% signal is not acceptable.
if (firStopband < 0.1)
    % Down-sample by 4
    SRC = 4;
    demodulatedCC = resample(demodulatedCC,1,SRC);
    % Update pass and stopband to take first downsampling into account
    firPassband = firPassband * SRC;
    firStopband = firStopband * SRC;
else
    % No pre-filter
    SRC = 1;
end

% Design lowpass filter to filter out CC of interest
frEdges = [0 firPassband firStopband 1];
firFilter = dsp.FIRFilter;
firFilter.Numerator = firpm(filterOrder,frEdges,[1 1 0 0]);
Extracting CC number 1:

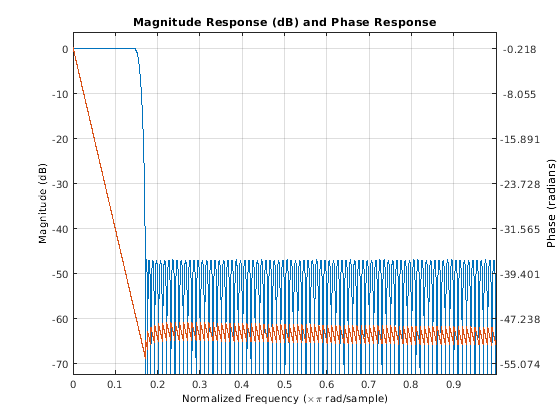

Ответ спроектированного фильтра отображен.

fvtool(firFilter,'Analysis','freq');

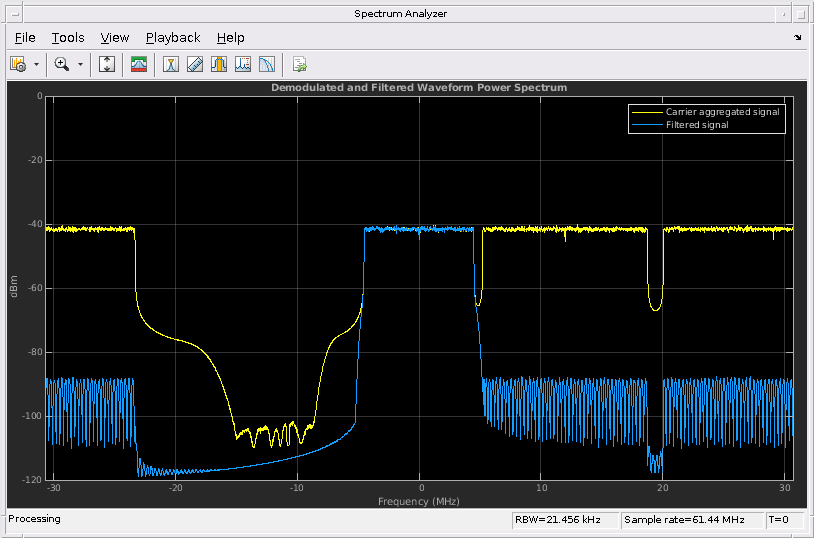

Демодулируемая форма волны затем отфильтрована, чтобы извлечь CC интереса. Спектр демодулируемой формы волны до и после фильтрации построен.

% Filter the signal to extract the component of interest
rxWaveform  = firFilter(demodulatedCC);

% Plot the demodulated and filtered signal spectra
filteredSpecPlot = ...
    hPlotSpectrum([demodulatedCC, rxWaveform],SR,...
            'Demodulated and Filtered Waveform Power Spectrum',...
            {'Carrier aggregated signal' 'Filtered signal'});

В этой точке отфильтрованная форма волны может быть прорежена к ее основополосному уровню.

rxWaveform = downsample(rxWaveform,OSRs(CCofInterest)/SRC);

Синхронизация

Синхронизация применяется к получившемуся сигналу.

% Parameters for CC of interest
eNodeB = enb{CCofInterest};
PDSCH = eNodeB.PDSCH;

% Synchronize received waveform
offset = lteDLFrameOffset(eNodeB, rxWaveform);
rxWaveform = rxWaveform(1+offset:end, :);

Измерения EVM и декодирование PDSCH

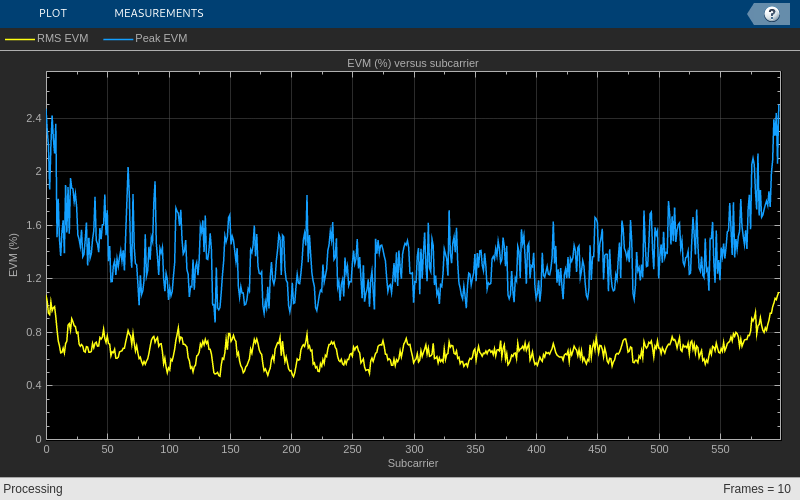

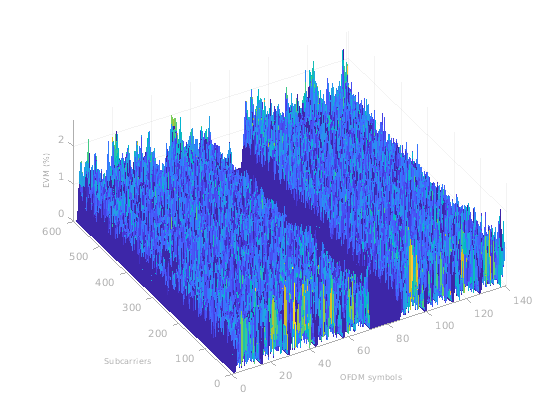

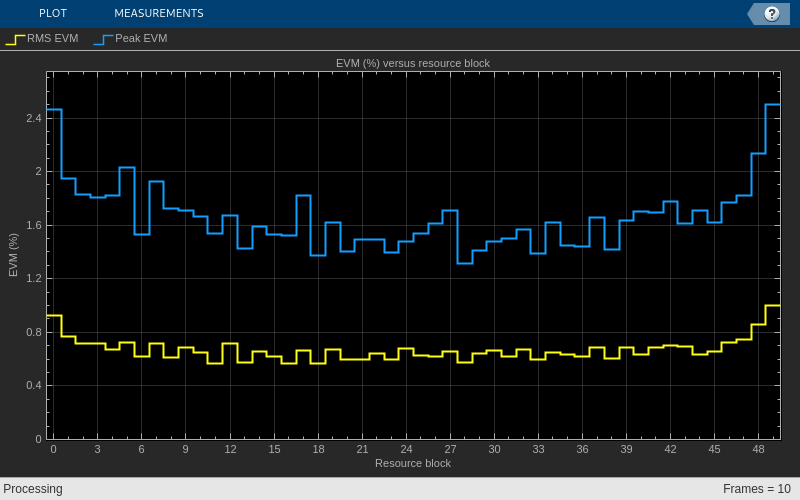

Код ниже обеспечивает на подкадр и средние измерения EVM. Графики с EVM по сравнению со временем, блоком ресурса и поднесущими также отображены.

PDSCH восстановленного сигнала декодируется, и получившийся CRC проверен.

% channel estimation structure for EVM measurement
cecEVM = cec;
cecEVM.PilotAverage = 'TestEVM';
[evmmeas, plots] = hPDSCHEVM(enb{CCofInterest},cecEVM,rxWaveform);

% OFDM demodulation
rxGrid = lteOFDMDemodulate(eNodeB,rxWaveform);

% Get the number of received subframes and OFDM symbols per subframe
dims = lteOFDMInfo(eNodeB);
samplesPerSubframe = dims.SamplingRate/1000;
nRxSubframes = floor(size(rxWaveform, 1)/samplesPerSubframe);
eNodeB.TotSubframes = 1;
resGridSize = lteResourceGridSize(eNodeB);
L = resGridSize(2);

disp('Decode transmitted subframes and check CRC.');

for n=0:nRxSubframes-1

    % extract subframe
    rxSubframe = rxGrid(:,(1:L)+(n*L),:);

    % transport block size for current subframe
    eNodeB.NSubframe = n;
    trBlkSize = PDSCH.TrBlkSizes(n+1);

    % Channel estimation
    [estChannelGrid, noiseEst] = lteDLChannelEstimate( ...
        eNodeB, cec, rxSubframe);

    % Perform deprecoding, layer demapping, demodulation and descrambling
    % on the received data using the channel estimate
    [rxEncodedBits, pdschsymbols] = ltePDSCHDecode(eNodeB,PDSCH, ...
        rxSubframe*(10^(-PDSCH.Rho/20)),estChannelGrid,noiseEst);

    % Decode DownLink Shared Channel (DL-SCH)
    [decbits,crc] = ...
        lteDLSCHDecode(eNodeB,PDSCH,trBlkSize,rxEncodedBits{1});

    if crc
        disp(['Subframe ' num2str(n) ': CRC failed']);
    else
        disp(['Subframe ' num2str(n) ': CRC passed']);
    end
end
Low edge EVM, subframe 0: 0.647%
High edge EVM, subframe 0: 0.629%
Low edge EVM, subframe 1: 0.682%
High edge EVM, subframe 1: 0.650%
Low edge EVM, subframe 2: 0.680%
High edge EVM, subframe 2: 0.676%
Low edge EVM, subframe 3: 0.676%
High edge EVM, subframe 3: 0.641%
Low edge EVM, subframe 4: 0.640%
High edge EVM, subframe 4: 0.648%
Low edge EVM, subframe 6: 0.698%
High edge EVM, subframe 6: 0.642%
Low edge EVM, subframe 7: 0.645%
High edge EVM, subframe 7: 0.649%
Low edge EVM, subframe 8: 0.700%
High edge EVM, subframe 8: 0.647%
Low edge EVM, subframe 9: 0.694%
High edge EVM, subframe 9: 0.685%
Averaged low edge EVM, frame 0: 0.674%
Averaged high edge EVM, frame 0: 0.652%
Averaged EVM frame 0: 0.674%
Averaged overall EVM: 0.674%
Decode transmitted subframes and check CRC.
Subframe 0: CRC passed
Subframe 1: CRC passed
Subframe 2: CRC passed
Subframe 3: CRC passed
Subframe 4: CRC passed
Subframe 5: CRC passed
Subframe 6: CRC passed
Subframe 7: CRC passed
Subframe 8: CRC passed
Subframe 9: CRC passed

Библиография

  1. 3GPP TS 36.101 "Передача радио оборудования пользователя (UE) и прием"

Для просмотра документации необходимо авторизоваться на сайте
