Multiband Combiner

Сдвиг частоты и сигналы объединения

Библиотека:
Communications Toolbox / Ухудшения RF и Компоненты

Описание

Блок Multiband Combiner интерполирует, переключает входные сигналы к заданным диапазонам частот, и затем комбинирует их в один сигнал. Для получения дополнительной информации смотрите раздел Algorithms.

Порты

Входной параметр

развернуть все

`In` — Входные сигналы
N _{samp-by-Nchan} матрица

Входные сигналы в виде N _{samp-by-Nchan} матрица. _{маисовая крупа} N является количеством входных выборок на канал, и _канал N является количеством каналов.

Типы данных: double | single
Поддержка комплексного числа: Да

Вывод

развернуть все

`Out` — Выходной сигнал
N _out-1 вектор

Выходной сигнал, возвращенный как N _out-1 вектор из совпадающего типа данных как входной сигнал In. N является количеством выходных выборок. Параметр Rate options задает односкоростной или многоскоростной режим. Для получения дополнительной информации см. Алгоритмы.

Параметры

развернуть все

`Input sample rate (Hz)` — Частота дискретизации входного сигнала
`1e6` (значение по умолчанию) | положительная скалярная величина

Частота дискретизации входного сигнала в Гц в виде положительной скалярной величины.

`Frequency offsets (Hz)` — Смещения частоты
`[0 1e6]` (значение по умолчанию) | скаляр | 1 Nchan вектором

Частота возмещает в Гц в виде одной из этих опций.

Скаляр — Каждый канал входного сигнала переключен частотой этим скалярным значением.
1 Nchan вектором — Каждый канал входного сигнала переключен частотой соответствующим значением в этом векторе. _канал N является количеством каналов во входном сигнале In.

`Rate options` — Опции для скорости обработки
`Enforce single-rate processing` (значение по умолчанию) | `Allow multirate processing`

Опции для скорости обработки в виде одного из этих значений.

Enforce single-rate processing — Выходная частота дискретизации должна быть целочисленным кратным входная частота дискретизации. Количество строк в выходе выше, чем или равно количеству строк во входном сигнале. Выходная частота кадров равна уровню входного кадра.
Allow multirate processing — Выход имеет одинаковое число строк как вход. Выходная частота кадров выше, чем или равна уровню входного кадра.

Для получения дополнительной информации смотрите раздел Algorithms.

`Output sample rate options` — Опции для выходной частоты дискретизации
`Auto` (значение по умолчанию) | `Specify via property`

Опции для выходной частоты дискретизации в виде одного из этих значений.

Auto — Блок интерполирует входные сигналы, чтобы гарантировать, что получившаяся частота дискретизации сигналов достаточна, чтобы не искажать содержимое частоты исходных сигналов после того, как они переключены частотой, чтобы произвести выходной сигнал.
Specify via property — Задайте выходную частоту дискретизации при помощи параметра Output sample rate (Hz).

`Output sample rate (Hz)` — Частота дискретизации выходного сигнала
`3e6` (значение по умолчанию) | положительная скалярная величина

Частота дискретизации выходного сигнала в Гц в виде положительной скалярной величины.

Советы

Чтобы избежать искажения, задайте это значение, чтобы быть больше или быть равными автоматически вычисленной выходной частоте дискретизации. Определить автоматически вычисленную выходную частоту дискретизации, первый показ блок с набором параметров Output sample rate options к Auto.

Зависимости

Чтобы включить этот параметр, установите параметр Output sample rate options на Specify via property.

`Output delay (samples)` — Выведите задержку
36 (значение по умолчанию) | положительная скалярная величина

Это свойство доступно только для чтения.

Выведите задержку выборок в виде положительной скалярной величины.

Примеры модели

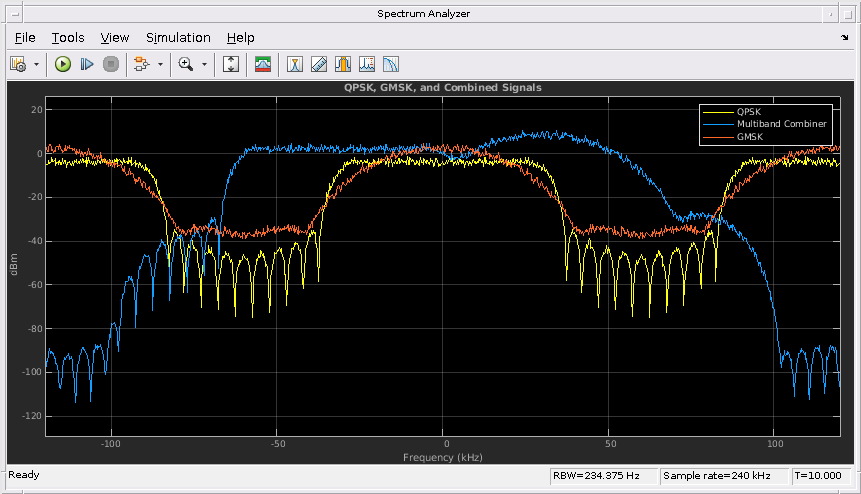

Combine QPSK and GMSK Signals using Simulink

Объедините QPSK и Сигналы GMSK с помощью Simulink

Объедините два диапазона частот на 60 кГц, смежные друг с другом.

Интерференционное моделирование

Моделирование интерференции в наклоне передает ссылку спутниковой связи по каналу с помощью Communications Toolbox™.

Характеристики блока

Типы данных	`double` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Алгоритмы

развернуть все

Многополосный объединитель

Этот рисунок показывает, как многополосный алгоритм объединителя обрабатывает данные о входном сигнале.

Когда выходная частота дискретизации больше входной частоты дискретизации, входной сигнал интерполирован, чтобы избежать искажения в переключенном частотой сигнале. Каждый столбец входного сигнала переключен частотой соответствующим значением, заданным в Frequency offsets (Hz) параметр. Переключенные частотой сигналы затем добавляются вместе в один выходной сигнал канала. Каждый канал во входе должен иметь то же количество отсчетов.

Параметр Rate options включает операцию блока в односкоростном режиме или многоскоростном режиме. Для односкоростного режима выходная частота кадров равняется уровню входного кадра. Для многоскоростного режима выходная частота кадров увеличена на отношение факторов интерполяции и децимации (то есть, L/M). Факторы интерполяции и децимации вычисляются как [L, M] = rat(R _O/RI).

Когда алгоритм сконфигурирован, чтобы автоматически вычислить выходную частоту дискретизации, выходная частота дискретизации вычисляется как R _O = R _I × L/M

R _O является выходной частотой дискретизации, заданной в Output sample rate (Hz).
R _я - входная частота дискретизации, заданная в Input sample rate (Hz).
L является коэффициентом интерполяции и вычисляется как L = ceil(2 × B _max/RI).
M является фактором децимации.
B _макс. является максимальной полосой пропускания и вычисляется как B _макс. = maxabs(Frequency offsets (Hz))) + (R _I/2).

Многополосная задержка объединения

Многополосное объединение вводит задержку, вычисленную как delay = roundдлина(num)/2). Коэффициенты числителя, num, вычисляются как num = designMultirateFIR(L, M), то, где L является коэффициентом интерполяции и M, является фактором децимации.
