Измените размер осей для эквивалентной шкалы
axesscale изменяет размер всех осей в текущей фигуре, чтобы иметь ту же шкалу как текущая система координат (gca). В этом контексте шкала означает отношение между осями x-и y-координатами и и бумажными координатами фигуры. Когда axesscale используется, единица длины в X и Y распечатана и отображена в том же размере во всех затронутых осях. XLimMode и YLimMode из осей установлены в 'manual' препятствовать тому, чтобы автомасштабирование изменило шкалу.
axesscale(hbase) использует оси hbase как ссылочные оси, и перемасштабирует другие оси в текущей фигуре.
axesscale(hbase,hother) использует оси hbase как основные оси, и перемасштабирует только оси в hother.
Отобразите совпадающие Соединенные Штаты, Аляску и Гавайи в отдельных осях на том же рисунке, с общей шкалой.
Имена состояния чтения и координаты. Извлеките Аляску и Гавайи.
states = shaperead('usastatehi.shp', 'UseGeoCoords', true); statenames = {states.Name}; alaska = states(strcmp('Alaska', statenames)); hawaii = states(strcmp('Hawaii', statenames));

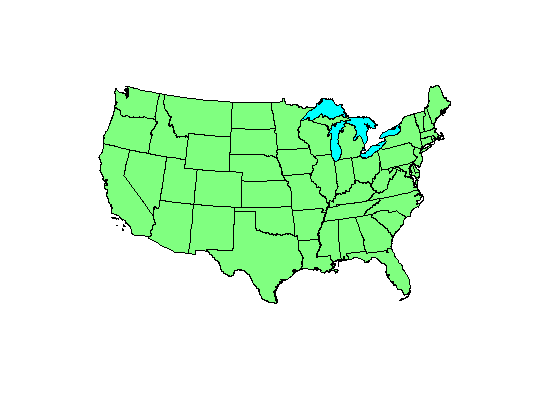

Создайте фигуру для совпадающих состояний.
f = figure; hconus = usamap('conus'); geoshow(states, 'FaceColor', [0.5 1 0.5]); load conus gtlakelat gtlakelon geoshow(gtlakelat, gtlakelon,... 'DisplayType', 'polygon', 'FaceColor', 'cyan') framem off; gridm off; mlabel off; plabel off

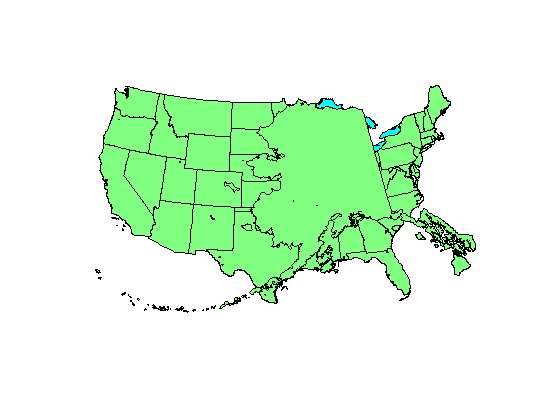

Отобразите Аляску и Гавайи на различных осях. На данный момент, перекрытие осей.
halaska = axes('Parent',f); usamap('alaska') geoshow(alaska, 'FaceColor', [0.5 1 0.5]); framem off; gridm off; mlabel off; plabel off hhawaii = axes('Parent',f); usamap('hawaii') geoshow(hawaii, 'FaceColor', [0.5 1 0.5]); framem off; gridm off; mlabel off; plabel off
Расположите оси, таким образом, они не перекрываются. Однако это изменяет шкалу осей.
set(hconus, 'Position',[0.1 0.35 0.85 0.6]) set(halaska,'Position',[0.02 0.08 0.2 0.2]) set(hhawaii,'Position',[0.5 0.1 0.2 0.2])

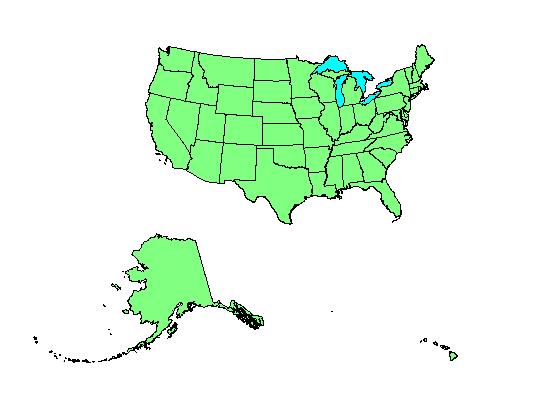

Измените размер осей Аляски и Гавайев на основе размера совпадающих Соединенных Штатов.
axesscale(hconus)
Эквивалентность шкал содержит только, пока никакие команды не даются, который может изменить шкалу одной из осей. Например, изменение модулей эллипсоида или масштабного коэффициента в одной из осей изменило бы шкалу.
Чтобы гарантировать ту же шкалу карты между осями, используйте тот же эллипсоид и масштабные коэффициенты.
