После того, как вы импортируете данные в MATLAB® рабочая область, это - хорошая идея отобразить данные на графике так, чтобы можно было исследовать его функции. Исследовательский график ваших данных позволяет вам идентифицировать разрывы и потенциальные выбросы, а также необходимые области.
Графическое окно MATLAB отображает графики. Смотрите Типы графиков MATLAB для полного описания окна рисунка. Это также обсуждает различные интерактивные инструменты, доступные для редактирования и настройки графики MATLAB.
Этот пример использует выборочные данные в count.dat, разделенный текстовый файл пробела. Файл состоит из трех наборов почасовых количеств трафика, зарегистрированных на трех различных городских пересечениях за 24-часовой период. Каждый столбец данных в файле представляет данные для одного пересечения.
Загрузите count.dat Данные
Импортируйте данные в рабочую область с помощью load функция.
load count.datЗагрузка этих данных создает матрицу 24х3 под названием count в рабочем пространстве MATLAB.
Получите размер матрицы данных.
[n,p] = size(count)
n = 24
p = 3
n представляет количество строк и p представляет количество столбцов.
Отобразите count.dat Данные на графике
Создайте временной вектор, t, содержа целые числа от 1 к n.
t = 1:n;

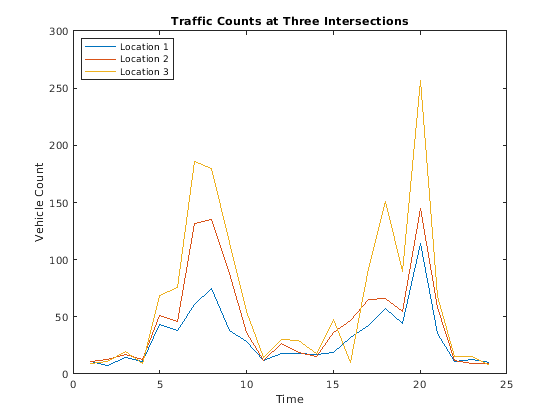

Отобразите данные на графике в зависимости от времени и аннотируйте график.
plot(t,count), legend('Location 1','Location 2','Location 3','Location','NorthWest') xlabel('Time'), ylabel('Vehicle Count') title('Traffic Counts at Three Intersections')
