plot

Постройте альфа-форму

Описание

пример

plot(shp) альфа графиков формирует shp в окне рисунка.

пример

plot(shp,Name,Value) дополнительные опции использования заданы одним или несколькими Name,Value парные аргументы. Для полного списка позволенного Name,Value пары, смотрите Свойства исправления.

h = plot(___) возвращает указатель на Patch объект с помощью любого из предыдущих синтаксисов.

Примеры

свернуть все

Создайте набор 3-D точек.

[x1, y1, z1] = sphere(24);
x1 = x1(:);
y1 = y1(:);
z1 = z1(:);
x2 = x1+5;
P = [x1 y1 z1; x2 y1 z1];
P = unique(P,'rows');

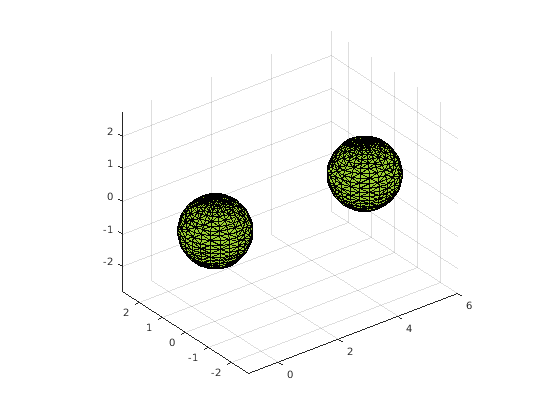

Создайте и постройте альфа-форму с помощью альфа-радиуса 1,5.

shp = alphaShape(P,1.5);
plot(shp)

Figure contains an axes object. The axes object contains an object of type patch.

Постройте альфа-форму с заданным цветом и фактором прозрачности.

plot(shp,'FaceColor','red','FaceAlpha',0.1)

Figure contains an axes object. The axes object contains an object of type patch.

Входные параметры

свернуть все

Альфа-форма в виде alphaShape объект. Для получения дополнительной информации смотрите alphaShape.

Пример: shp = alphaShape(x,y) создает 2D alphaShape объект от (x,y) укажите координаты.

Выходные аргументы

свернуть все

Обработайте к Patch объект, возвращенный как указатель. Для получения дополнительной информации смотрите Введение в объекты Patch.

Смотрите также

|

Введенный в R2014b
