(Не рекомендуемый), Создают график с двумя осями Y
plotyy не рекомендуется. Использование yyaxis вместо этого. Для получения дополнительной информации см. Вопросы совместимости.
plotyy(X1,Y1,X2,Y2)
plotyy(X1,Y1,X2,Y2,function)
plotyy(X1,Y1,X2,Y2,'function1','function2')
plotyy(AX1,___)
[AX,H1,H2] = plotyy(___)
plotyy(X1,Y1,X2,Y2) графики Y1 по сравнению с X1 с осью Y, помечающей слева и графиками Y2 по сравнению с X2 с осью Y, помечающей справа.
plotyy(X1,Y1,X2,Y2,function) использует заданную функцию построения графика, чтобы произвести график.
function может быть или указатель на функцию или определение вектора символов plot, semilogx, semilogy, loglog, stem, или любой MATLAB® функция, которая принимает синтаксис
h = function(x,y)
Например,
plotyy(x1,y1,x2,y2,@loglog) % function handle plotyy(x1,y1,x2,y2,'loglog') % character vector
Указатели на функцию позволяют вам получить доступ к пользовательским локальным функциям и могут обеспечить другие преимущества. Для получения дополнительной информации об использовании указателей на функцию см. Создание указателя на функцию.
plotyy(X1,Y1,X2,Y2,'function1','function2') использование function1(X1,Y1) отображать данные на графике для левой оси и function2(X2,Y2) отображать данные на графике для правильной оси.
plotyy(AX1,___) отображает данные на графике с помощью осей, заданных AX1 для первого набора данных, вместо того, чтобы использовать текущую систему координат. Задайте AX1 как один объект осей или вектор из этих двух объектов осей, возвращенных предыдущим вызовом plotyy. Если вы задаете вектор, то plotyy использует первый объект осей в векторе. Используйте эту опцию с любыми комбинациями входных аргументов в предыдущих синтаксисах.
[AX,H1,H2] = plotyy(___) возвращает указатели этих двух осей, созданных в AX и указатели графических объектов из каждого графика в H1 и H2. AX(1) левые оси и AX(2) правильные оси.

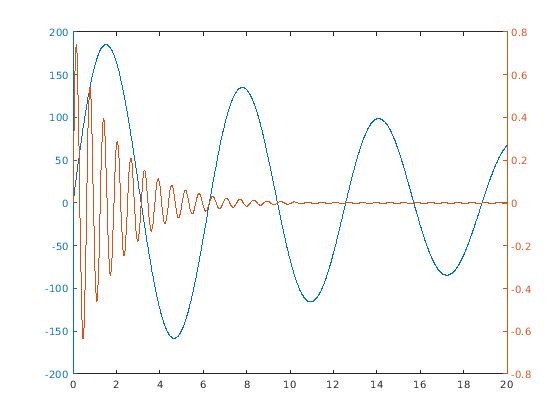

Постройте два набора данных на одном графике с помощью двух осей Y.
x = 0:0.01:20;
y1 = 200*exp(-0.05*x).*sin(x);
y2 = 0.8*exp(-0.5*x).*sin(10*x);
figure % new figure
plotyy(x,y1,x,y2)

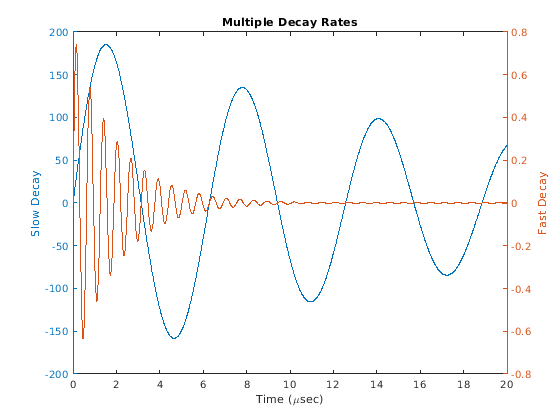

Постройте два набора данных с помощью графика с двумя осями Y. Добавьте заголовок и подписи по осям.
x = 0:0.01:20; y1 = 200*exp(-0.05*x).*sin(x); y2 = 0.8*exp(-0.5*x).*sin(10*x); figure % new figure [hAx,hLine1,hLine2] = plotyy(x,y1,x,y2); title('Multiple Decay Rates') xlabel('Time (\musec)') ylabel(hAx(1),'Slow Decay') % left y-axis ylabel(hAx(2),'Fast Decay') % right y-axis

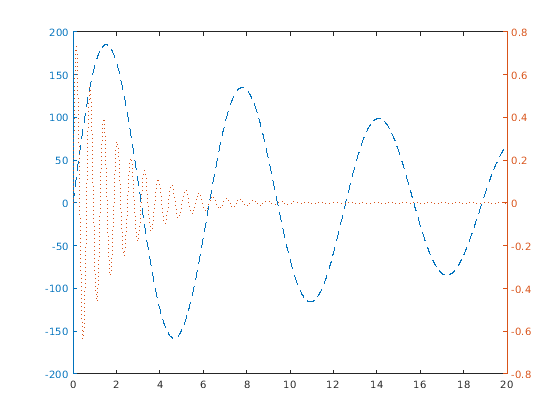

Постройте два набора данных с помощью графика с двумя осями Y. Измените стили линии. Начиная с R2014b, вы можете использовать запись через точку для того, чтобы задать свойства. Если вы используете более ранний релиз, используйте set функцию вместо этого.
x = 0:0.01:20; y1 = 200*exp(-0.05*x).*sin(x); y2 = 0.8*exp(-0.5*x).*sin(10*x); [hAx,hLine1,hLine2] = plotyy(x,y1,x,y2); hLine1.LineStyle = '--'; hLine2.LineStyle = ':';

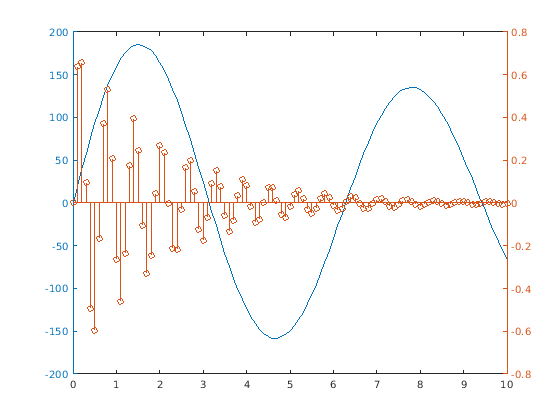

Постройте два набора данных с помощью графика с двумя осями Y. Используйте линейный график для данных, сопоставленных с левыми осями Y. Используйте диаграмму стебель-листья для данных, сопоставленных с правыми осями y.
x = 0:0.1:10; y1 = 200*exp(-0.05*x).*sin(x); y2 = 0.8*exp(-0.5*x).*sin(10*x); figure plotyy(x,y1,x,y2,'plot','stem')

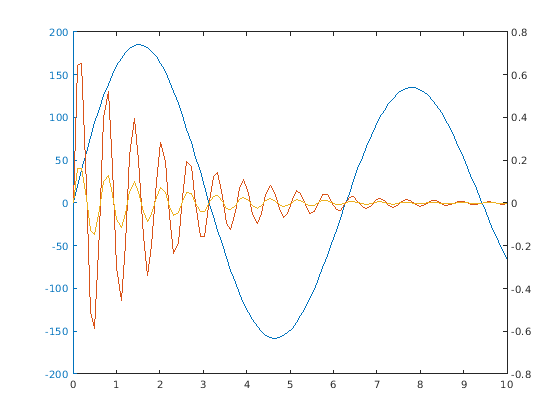

Постройте три набора данных с помощью графика с двумя осями Y. Постройте один набор данных, сопоставленных с левой осью Y. Постройте два набора данных, сопоставленных с правой осью y при помощи матриц 2D столбца.
x = linspace(0,10); y1 = 200*exp(-0.05*x).*sin(x); y2 = 0.8*exp(-0.5*x).*sin(10*x); y3 = 0.2*exp(-0.5*x).*sin(10*x); figure [hAx,hLine1,hLine2] = plotyy(x,y1,[x',x'],[y2',y3']);
