reducepatch
Сокращение количества поверхностей закрашенной фигуры
Синтаксис
reducepatch(p,r)
nfv = reducepatch(p,r)
nfv = reducepatch(fv,r)
nfv = reducepatch(p)
nfv
= reducepatch(fv)
reducepatch(...,'fast')
reducepatch(...,'verbose')
nfv = reducepatch(f,v,r)
[nf,nv] = reducepatch(...)
Описание
reducepatch(p,r) сокращает количество поверхностей закрашенной фигуры, идентифицированной указателем p, при попытке сохранить полную форму исходного объекта. MATLAB® программное обеспечение интерпретирует фактор сокращения r одним из двух способов в зависимости от его значения:
Если
rменьше 1,rинтерпретирован как часть исходного количества поверхностей. Например, если вы задаетеrкак 0,2, затем количество поверхностей сокращено к 20% номера в исходной закрашенной фигуре.Если
rбольше или равен 1, затемrцелевое количество поверхностей. Например, если вы задаетеrкак 400, затем сокращено количество поверхностей, пока нет 400 остающихся поверхностей.
nfv = reducepatch(p,r) возвращает уменьшаемый набор поверхностей и вершин, но не устанавливает Faces и Vertices свойства закрашенной фигуры p. Struct nfv содержит поверхности и вершины после сокращения.
nfv = reducepatch(fv,r) выполняет сокращение на поверхностях и вершинах в struct fv.
nfv = reducepatch(p) и nfv
= reducepatch(fv)использует значение сокращения 0.5.
reducepatch(...,'fast') принимает, что вершины уникальны, и не вычисляет совместно использованные вершины.
reducepatch(...,'verbose') сообщения о ходе выполнения печати к командному окну как расчет прогрессируют.
nfv = reducepatch(f,v,r)выполняет сокращение на поверхностях в f и вершины в v.
[nf,nv] = reducepatch(...) возвращает поверхности и вершины в массивах nf и nv.
Примеры
Сокращение количества поверхностей закрашенной фигуры
Этот пример иллюстрирует эффект сокращения количества поверхностей только к 15% исходного значения.
figure [x,y,z,v] = flow; p = patch(isosurface(x,y,z,v,-3)); p.FaceColor = 'w'; p.EdgeColor = 'b'; daspect([1,1,1]) view(3)

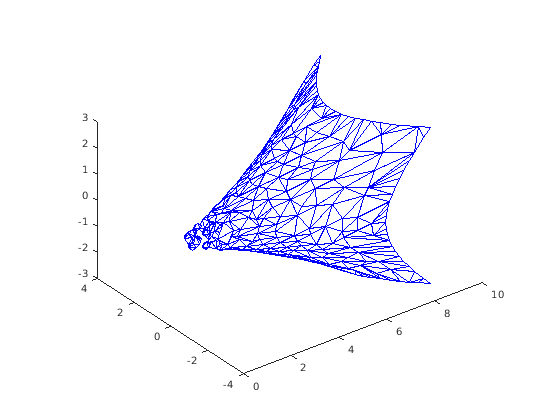

Сократите количество поверхностей.
reducepatch(p,0.15)
Советы
Если закрашенная фигура содержит несовместно использованные вершины, MATLAB вычисляет совместно использованные вершины прежде, чем сократить количество поверхностей. Если поверхности закрашенной фигуры не являются треугольниками, MATLAB триангулирует поверхности перед сокращением. Возвращенные поверхности всегда задаются как треугольники.
Количество выходных треугольников не может быть точно номером, заданным с аргументом фактора сокращения (r), особенно если поверхности исходной закрашенной фигуры не являются треугольниками.
Расширенные возможности
Смотрите также
isosurface | isocaps | isonormals | smooth3 | subvolume | reducevolume
