rgb2hsv

Преобразуйте цвета RGB в HSV

свернуть все на странице

Синтаксис

HSV = rgb2hsv(RGB)
hsvmap = rgb2hsv(rgbmap)

Описание

пример

HSV = rgb2hsv(RGB) преобразует красные, зеленые, и синие значения изображения RGB к оттенку, насыщению и значению (HSV) значения HSV-изображения.

пример

hsvmap = rgb2hsv(rgbmap) преобразует палитру RGB в HSV-палитру.

Примеры

свернуть все

Скрипт Open Live Script

Получите прореженную версию prism палитра.

rgb = prism(6)
rgb = 6×3

    1.0000         0         0
    1.0000    0.5000         0
    1.0000    1.0000         0
         0    1.0000         0
         0         0    1.0000
    0.6667         0    1.0000

Преобразуйте значения RGB в палитре к HSV.

hsv = rgb2hsv(rgb)
hsv = 6×3

         0    1.0000    1.0000
    0.0833    1.0000    1.0000
    0.1667    1.0000    1.0000
    0.3333    1.0000    1.0000
    0.6667    1.0000    1.0000
    0.7778    1.0000    1.0000
Скрипт Open Live Script

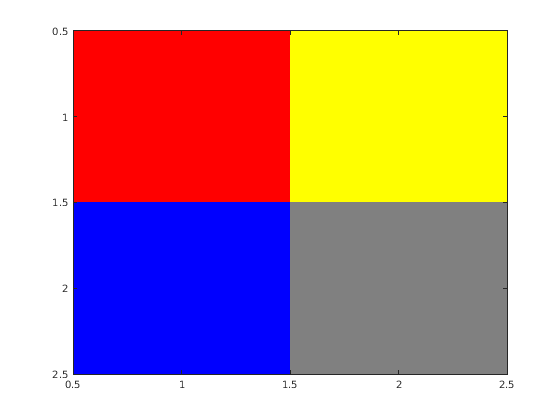

Создайте изображение истинного цвета 2 на 2.

rgb(:,:,1) = [1 1; 0 .5];
rgb(:,:,2) = [0 1; 0 .5];
rgb(:,:,3) = [0 0; 1 .5];
image(rgb);

Figure contains an axes object. The axes object contains an object of type image.

Преобразуйте изображение в HSV-массив.

hsv = rgb2hsv(rgb)
hsv =
hsv(:,:,1) =

         0    0.1667
    0.6667         0


hsv(:,:,2) =

     1     1
     1     0


hsv(:,:,3) =

    1.0000    1.0000
    1.0000    0.5000

Входные параметры

свернуть все

Изображение RGB, чтобы преобразовать в виде m-by-n-by-3 числовой массив. Третья размерность RGB задает красную, зеленую, и синюю интенсивность каждого пикселя, соответственно.

Типы данных: single | double | uint8 | uint16

Палитра RGB в виде c-by-3 числовая матрица со значениями в области значений [0, 1]. Каждая строка rgbmap трехэлементный триплет RGB, который задает красные, зеленые, и синие компоненты одного цвета палитры.

Типы данных: double

Выходные аргументы

свернуть все

HSV-изображение, возвращенное как m-by-n-by-3 числовой массив со значениями в области значений [0, 1]. Третья размерность HSV задает оттенок, насыщение и значение для каждого пикселя, соответственно, как описано в таблице.

АтрибутОписание
ОттенокЗначение от 0 к 1 это соответствует позиции цвета по цветовому диску. Когда оттенок увеличивается с 0 к 1, цветовые переходы от красного до оранжевого, желтого, зеленого, голубого цвета, синего, пурпурного цвета, и наконец назад к красному.
НасыщениеСумма оттенка или отклонения от нейтрального. 0 указывает на нейтральный оттенок, тогда как 1 указывает на максимальное насыщение.
Значение

Максимальное значение среди красных, зеленых, и синих компонентов определенного цвета.

Тип данных HSV зависит от типа RGB:

  • Если RGB имеет тип single, затем HSV имеет тип single.

  • В противном случае, HSV имеет тип double.

Типы данных: double | single

HSV-палитра, возвращенная как c-by-3 числовая матрица со значениями в области значений [0, 1]. Каждая строка hsvmap трехэлементный HSV-триплет, который задает оттенок, насыщение и компоненты значения одного цвета палитры.

Тип данных зависит от типа rgbmap:

  • Если rgbmap имеет тип single, затем hsvmap имеет тип single.

  • В противном случае, hsvmap имеет тип double.

Типы данных: single | double

Ссылки

[1] Смит, A. R. “Пары Преобразования Цветового охвата”. SIGGRAPH 78 Заседаний конференции. 1978, стр 12–19.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Генерация кода графического процессора
Сгенерируйте код CUDA® для NVIDIA® графические процессоры с помощью GPU Coder™.
