Установите или запросите y - пределы по осям
ylim( устанавливает пределы оси Y для текущей системы координат или графика. Задайте limits)limits как двухэлементный вектор из формы [ymin ymax], где ymax больше ymin.
ylim( задает предельный метод MATLAB® использование для автоматического предельного выбора. Задайте предельный метод как limitmethod)'tickaligned', 'tight', или 'padded'. MATLAB устанавливает YLimitMethod свойство осей к значению вы задаете. Предельный метод не поддерживается для автономной визуализации.
Можно задать limitmethod аргумент без круглых скобок. Например, ylim tight включает трудный y - пределы по осям.
ylim( задает автоматический или ручной предельный выбор. limitmode)limitmode может иметь любое из двух значений:
'auto' — Включите автоматический предельный выбор. MATLAB выбирает пределы на основе области значений ваших данных и значения YLimitMethod свойство осей. Если вы строите в оси многократно, пределы обновляются, чтобы охватить все данные.
'manual' — Заморозьте y - пределы по осям в их текущем значении.
Можно задать limitmode аргумент без круглых скобок. Например, ylim auto включает автоматический предельный выбор.
m = ylim('mode')'auto' или 'manual'. По умолчанию режим является автоматическим, если вы не задаете пределы или устанавливаете режим вручную.
___ = ylim( использует оси или автономную визуализацию, заданную target,___)target вместо текущей системы координат. Задайте target как первый входной параметр для любого из предыдущих синтаксисов. Можно включать выходной аргумент, если исходный синтаксис поддерживает выходной аргумент. Используйте одинарные кавычки вокруг входных параметров режима, например, ylim(target,'auto').

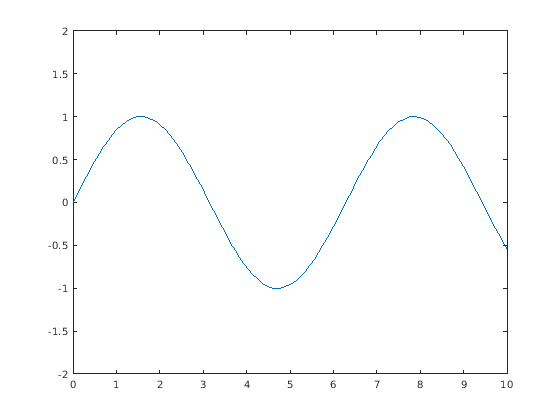

Постройте график и установите пределы оси Y, чтобы лежать в диапазоне от-2 до 2.
x = linspace(0,10); y = sin(x); plot(x,y) ylim([-2 2])
Создайте объемную поверхностную диаграмму и покажите только y значения, больше, чем 0. Задайте минимальный предел оси Y как 0 и позвольте MATLAB выбрать максимальный предел.
[X,Y,Z] = peaks; surf(X,Y,Z) ylim([0 inf])
Создайте горизонтальную диаграмму с датами вдоль оси Y. Установите пределы оси Y, чтобы расположиться с 1 июня 2014 до 10 июня 2014.
t = datetime(2014,06,1) + caldays(0:20); y = rand(21,1); barh(t,y) tstart = datetime(2014,06,1); tend = datetime(2014,06,10); ylim([tstart tend])

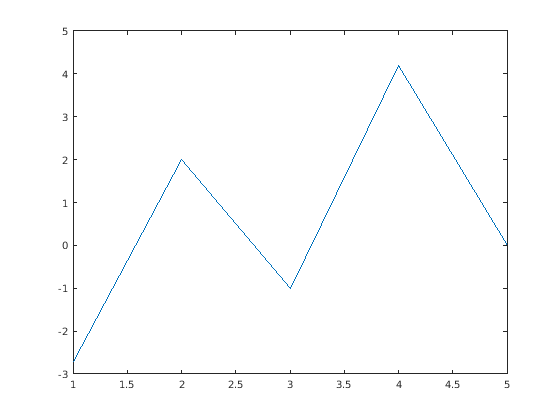

Постройте график.
x = 1:5; y = [-2.7 2 -1 4.2 0]; plot(x,y)

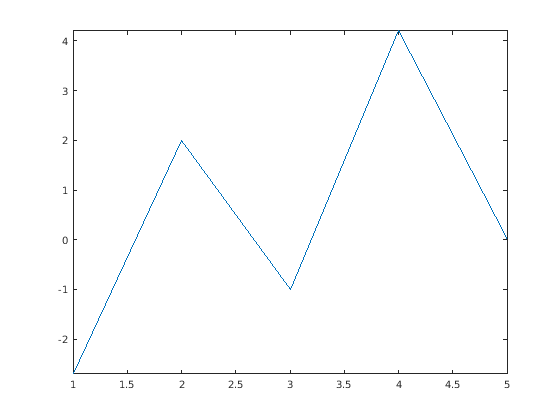

Измените предельный метод в 'tight'.
ylim tight

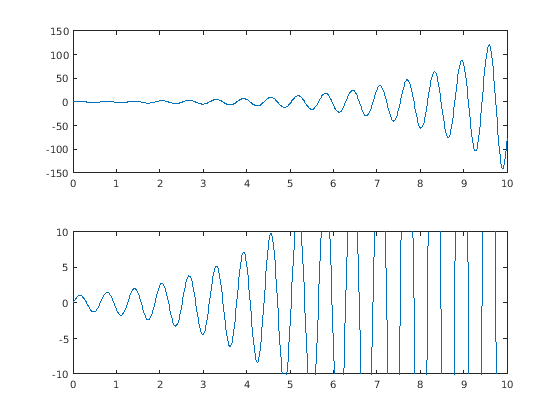

Начиная в R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать 2 1 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объекты осей ax1 и ax2. Отобразите данные на графике в каждого, исключает. Затем установите пределы оси Y для нижнего графика путем определения ax2 как первый входной параметр к ylim.
tiledlayout(2,1) x = linspace(0,10,1000); y = sin(10*x).*exp(.5*x); ax1 = nexttile; plot(ax1,x,y) ax2 = nexttile; plot(ax2,x,y) ylim(ax2,[-10 10])
Используйте ручной режим, чтобы обеспечить текущие пределы оси Y, когда вы добавите больше графиков в оси.
Во-первых, постройте график.
x = linspace(0,10); y = sin(x); plot(x,y)

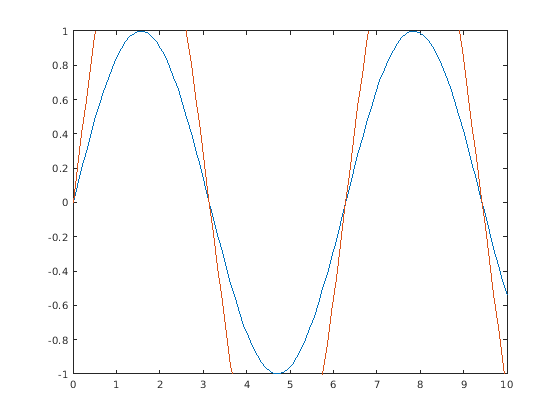

Установите предельный режим оси Y вручную так, чтобы пределы не изменение. Используйте hold on добавить второй график в оси.
ylim manual hold on y2 = 2*sin(x); plot(x,y2) hold off
Пределы оси Y не обновляются, чтобы включить новый график.

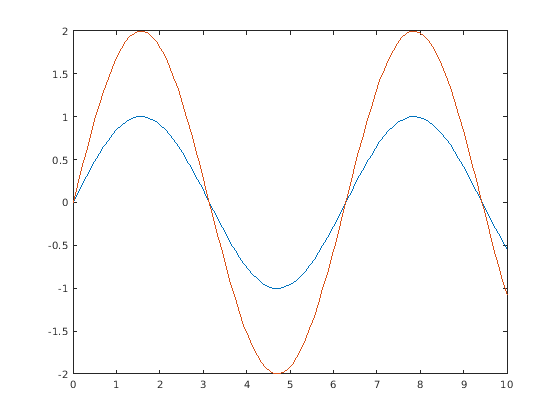

Переключитесь назад на автоматически обновленные пределы путем сброса режима к автоматическому.
ylim auto
Создайте график рассеивания случайных данных. Возвратите значения пределов оси Y.
x = randn(50,1); y = randn(50,1); scatter(x,y)
yl = ylim
yl = 1×2
-2 3
limits — Минимальные и максимальные пределыМинимум и максимум ограничивают в виде двухэлементного вектора из формы [ymin ymax], где ymax больше ymin. Можно задать пределы как числовые, категориальные, datetime или значения длительности. Однако тип значений, которые вы задаете, должен совпадать с типом значений вдоль y - ось.
Можно задать оба предела, или задать один предел и позволить MATLAB автоматически вычислить другой. Для автоматически расчетного минимального или максимального предела используйте -inf или inf, соответственно. MATLAB использует 'tight' ограничьте метод, чтобы вычислить соответствующий предел.
Пример: ylim([0 1])
Пример: ylim([-inf 1])
Пример: ylim([0 inf])
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration
limitmethod — Ограничьте метод выбора'tickaligned' (значение по умолчанию) | 'padded' | 'tight'Ограничьте метод выбора в виде значения из таблицы.
Примеры в таблице show аппроксимированный внешний вид для каждого метода. Ваши результаты могут отличаться в зависимости от ваших данных, размера осей и типа графика, который вы создаете.
| Значение | Описание | Пример |
|---|---|---|
'tickaligned' | В общем случае выровняйте ребра поля осей с отметками деления, которые являются самыми близкими к вашим данным без исключения любых данных. Внешний вид может варьироваться в зависимости от типа данных, которые вы отображаете на графике и тип графика, который вы создаете. |
|
'tight' | Соответствуйте полю осей плотно вокруг данных путем установки пределов по осям области значений данных. |
|
'padded' | Соответствуйте полю осей вокруг данных с тонким полем дополнения на каждой стороне. Ширина поля составляет приблизительно 7% области значений данных. |
|
Примечание
Предельный метод не оказывает влияния когда YLimMode свойство осей установлено в 'manual'.
Определение предельного метода не поддерживается для автономной визуализации такой как heatmap.
limitmode — Режим Limit'auto' | 'manual'Ограничьте режим в виде одного из следующих значений:
'auto' — Включите автоматический предельный выбор, который основан на общем промежутке данных и значении YLimitMethod свойство осей. Если вы строите в оси многократно, пределы обновляются, чтобы охватить все данные. Можно использовать эту опцию, если вы изменяете пределы и хотите задержать их к значениям по умолчанию.
'manual' — Заморозьте пределы в текущих значениях. Используйте эту опцию, если вы хотите сохранить текущие пределы при добавлении новых данных в оси с помощью hold on команда.
Когда вы задаете этот аргумент, MATLAB устанавливает YLimMode свойство осей к значению вы задаете. Однако YLimMode свойство превращается в 'manual' каждый раз, когда вы устанавливаете y - пределы по осям явным образом, любой путем вызова ylim(limits), или путем устанавливания значения YLim свойство на осях.
target — Целевые оси или графикЦелевые оси или график в виде одного из следующего:
Если вы не задаете этот аргумент, то ylim устанавливает пределы для графического объекта, возвращенного gca команда.
ylim функционируйте наборы и запросы несколько свойств осей, связанных с пределами оси Y.
YLim — Свойство, которое хранит пределы оси Y.
YLimMode — Свойство, которое хранит ось Y, ограничивает режим. Когда вы устанавливаете пределы оси Y, это свойство превращается в 'manual'.
YLimitMethod — Свойство, которое управляет, как пределы оси Y вычисляются когда YLimMode свойство установлено в 'auto'.
