Горизонтальная линия с постоянным y-значением
yline( создает горизонтальную линию в одной или нескольких y-координатах в текущей системе координат. Например, y)yline(2) создает линию в y=2.
yline(___, задает постоянные свойства линии с помощью одного или нескольких аргументов пары "имя-значение". Для списка свойств смотрите ConstantLine Properties. Задайте пары "имя-значение" после всех других входных параметров.Name,Value)
yl = yline(___) возвращает ConstantLine возразите или массив ConstantLine объекты. Используйте yl изменить или запросить свойства линии после того, как это создается.
Создайте горизонтальную линию в y = 2.5.
yline(2.5);

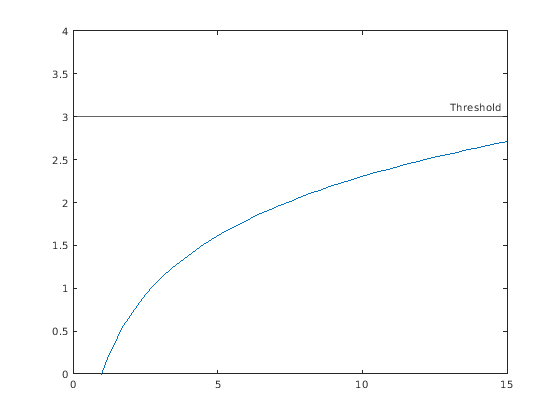

Чтобы создать линию с меткой, необходимо также задать стиль линии. Стиль линии по умолчанию является сплошной линией, '-'.
fplot(@(x) log(x)); xlim([0 15]); ylim([0 4]); yline(3,'-','Threshold');
Задайте набор x и y векторы и строят их. Затем заполните ось Y дополнительным пространством выше и ниже максимальных и минимальных нанесенных на график значений.
x = 0:0.1:60;
y = 4.*cos(x)./(x+2);
plot(x,y)
ylim padded
Найдите максимальные и минимальные значения y. Создайте горизонтальные линии в тех местоположениях с, маркирует 'Max' и 'Min'.
ymax = max(y); ymin = min(y); yline([ymax ymin],'--',{'Max','Min'})
Создайте синюю штрихпунктирную линию в y = 4.
yline(4,'-.b');

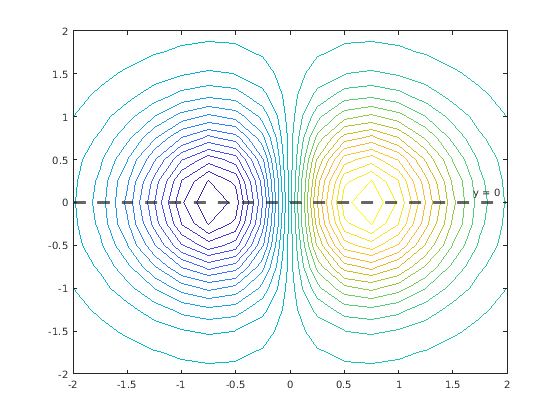

Создайте горизонтальную пунктирную линию с меткой и заданной шириной линии.
x = -2:0.25:2; [X,Y] = meshgrid(x); Z = X.*exp(-X.^2-Y.^2); contour(X,Y,Z,30) yl = yline(0,'--','y = 0','LineWidth',3);

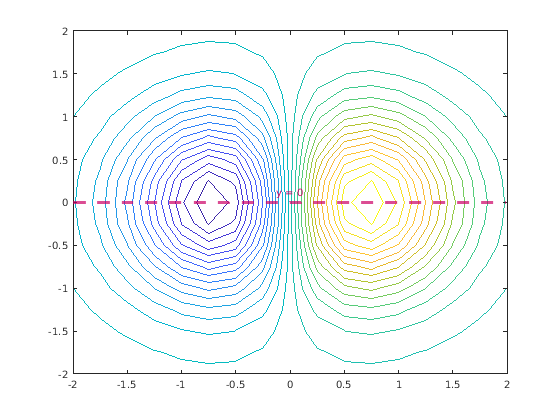

Измените выравнивание по горизонтали метки и цвет линии.
yl.LabelHorizontalAlignment = 'center';
yl.Color = [.80 0 .40];

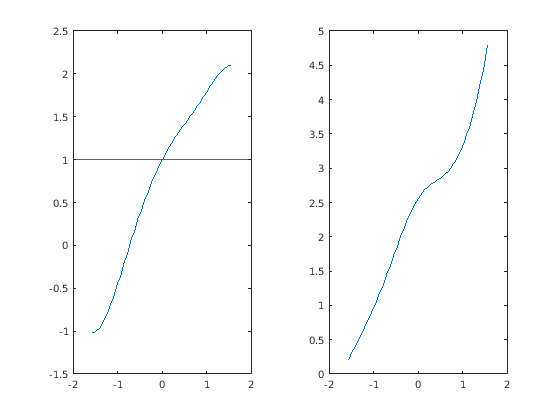

Вызовите tiledlayout функция, чтобы создать 1 2 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объекты осей ax1 и ax2. Затем постройте в каждую из осей. Добавьте горизонтальную линию на первый график путем передачи ax1 к yline функция.
tiledlayout(1,2) ax1 = nexttile; x = -pi/2:pi/60:pi/2; y1 = tan(sin(x)) + cos(sin(x)); plot(ax1,x,y1) ax2 = nexttile; x = -pi/2:pi/60:pi/2; y2 = tan(cos(x)) + exp(x); plot(ax2,x,y2) yline(ax1,1.0);
y — y - координатыy- в виде скаляра или вектора, содержащего числовой, категориальный, datetime или значения длительности. Тип данных y должен совпадать с типом данных оси Y.
Пример: yline(10) отображает линию в y=10.
Пример: yline([13 20 33]) линии отображений в y=13, y=20, и y=33.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | categorical | datetime | duration
LineSpec — Стиль линии и цветСтиль линии и цвет в виде вектора символов или строкового скаляра, содержащего символы и символы. Символы и символы могут появиться в любом порядке. Можно задать стиль линии, цвет линии или обоих. Символы маркера, такие как 'o' проигнорированы.
Пример: '--g' зеленая пунктирная линия.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
| Название цвета | Краткое название | Внешний вид |
|---|---|---|
'red' | 'r' |
|
'green' | 'g' |
|
'blue' | 'b' |
|
'cyan'
| 'c' |
|
'magenta' | 'm' |
|
'yellow' | 'y' |
|
'black' | 'k' |
|
'white' | 'w' |
|
ax — Целевые осиAxes объектЦелевые оси в виде Axes объект. Используйте этот аргумент, если вы хотите yline построить в осях кроме текущей системы координат.
labels — Метки линии'' (значение по умолчанию) | вектор символов | строковый скаляр | массив ячеек из символьных векторов | массив строкЛиния помечает в виде вектора символов, массива ячеек из символьных векторов, массива строк или числового массива. Чтобы создать многострочную метку, используйте массив строк или массив ячеек из символьных векторов.
Задайте вектор символов или строковый скаляр, чтобы отобразить одну линию текста. Чтобы отобразить несколько линий текста, задайте массив ячеек из символьных векторов или массив строк.
| Представление | Как задать labels | Пример |
|---|---|---|
| Одна линия текста | Задайте вектор символов или строковый скаляр. |
yline(12,'-','Sample')
|
| Многострочный текст | Задайте массив ячеек из символьных векторов или массив строк. Каждым элементом в массиве является различная линия текста. |
yline(12,'-',{'Sample','x=12'})
|
Задайте вектор символов или строковый скаляр, чтобы отобразить ту же метку рядом со всеми линиями. Задайте массив ячеек из символьных векторов или массив строк, чтобы отобразить различные метки для каждой линии.
| Представление | Как задать labels | Пример |
|---|---|---|
| Одна разделяемая текстовая метка | Задайте вектор символов или строковый скаляр. |
yline([13 20 33],'-','Sample')
|
| Различные метки для каждой линии | Задайте массив ячеек из символьных векторов или массив строк. Каждым элементом в массиве является метка для различной линии. Число элементов в labels массив должен совпадать с длиной x. |
label = {'Sample 1','Sample 2','Sample 3'};
yline([13 20 33],'-',label)
|
| Различные метки с некоторыми многострочными метками | Создайте массив ячеек из символьных векторов или массив строк. Используйте sprintf функционируйте, чтобы вставить символы новой строки ('\n') в тексте. |
label = {'Sample 1',sprintf('Sample 2\nx=20'),'Sample 3'};
yline([13 20 33],'-',label)
|
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
yline(3,':','Median Price','LabelHorizontalAlignment','center') задает выравнивание по горизонтали метки как 'center'.Примечание
Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите ConstantLine Properties.
Color 'LineColor' 'r' | 'g' | 'b' | ...Цвет линии в виде триплета RGB, шестнадцатеричного цветового кода, названия цвета или краткого названия.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использование во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Пример: 'g'
Пример: [0.6 0.2 0.5]
Пример: '#D2F9A7'
![Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue](colororder1.png){kind=small}
![Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange](colororder2.png){kind=small}
![Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow](colororder3.png){kind=small}
![Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple](colororder4.png){kind=small}
![Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green](colororder5.png){kind=small}
![Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue](colororder6.png){kind=small}
![Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red](colororder7.png){kind=small}
LineWidth 'LineWidth' Ширина линии, заданная в виде положительного значения в точках.
LabelHorizontalAlignment — Выравнивание по горизонтали метки'right' (значение по умолчанию) | 'left' | 'center'Выравнивание по горизонтали метки относительно линии в виде одной из опций в таблице.
| Опция | Описание | Пример |
|---|---|---|
'right' | Правая сторона линии |
|
'left' | Левая сторона линии |
|
'center' | Центр линии |
|
LabelVerticalAlignment — Выравнивание по вертикали метки'top' (значение по умолчанию) | 'middle' | 'bottom'Выравнивание по вертикали метки относительно линии в виде одной из опций в таблице.
| Опция | Описание | Пример |
|---|---|---|
'top' | Верхняя часть линии. |
|
'middle' | Середина линии. Метка сегментирует линию. |
|
'bottom' | Нижняя часть линии. |
|
LabelOrientation — Пометьте ориентацию'aligned' (значение по умолчанию) | 'horizontal'Пометьте ориентацию в виде 'aligned' или 'horizontal'. Примеры показывают в таблице.
| Ориентация | Описание | Пример |
|---|---|---|
'aligned' | Метка имеет ту же ориентацию как заданная линия. |
|
'horizontal' | Метка является горизонталью, независимо от ориентации линии. |
|
В 3-D представлении осей постоянная линия появляется в x-y плоскости в средней точке пределов оси z. Если оси вращаются, то постоянная линия вращается соответственно.
