В этом примере показано, как измерить и анализировать эффект шума фазы в управляемом напряжением генераторе (VCO). Используя блок VCO и испытательный стенд VCO, этот пример задает типичный уровень шума фазы из технических требований таблицы данных и подтверждает VCO.

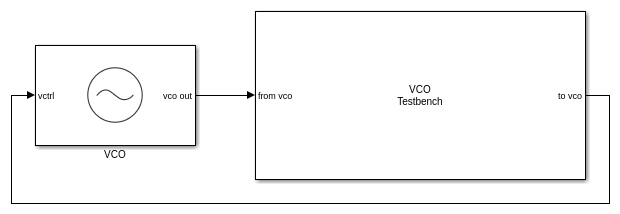

Откройте модель vcoPhaseNoiseAnalysis . Модель состоит из блока VCO и Испытательного стенда VCO.
open_system('vcoPhaseNoiseAnalysis.slx')
Дважды щелкните по блоку VCO, чтобы открыть диалоговое окно Block Parameters. Во вкладке Configuration Чувствительность Напряжения (Гц/В) установлена в 125e6. Во вкладке Impairment проверяйте, что опция шума фазы Add включена. Смещение частоты шума фазы (Гц) и уровень шума Фазы (дБн/Гц) параметры представляет типичный профиль шума фазы в VCO.
Дважды щелкните по блоку VCO Testbench, чтобы открыть диалоговое окно Block Parameters. Во вкладке Stimulus напряжение Управления (V) установлено в 4.
Используйте кнопку параметров настройки Автозаливки для confugure испытательный стенд для измерения шума фазы. Кроме того, проверяйте, что во вкладке Target Metric, смещение частоты шума Фазы (Гц) и уровень шума Фазы (дБн/Гц) параметры совпадают с набором значений в блоке VCO.
Запустите симуляцию для 0.8 мс, согласно времени (временам) остановки симуляции min Recommmended в диалоговом окне Block Parameters Испытательного стенда VCO.
Если симуляция завершена, профиль шума фазы отображен на значке Испытательного стенда VCO. Измеренный шум фазы сопоставим, чтобы предназначаться для шума фазы.
В диалоговом окне Block Parameters VCO нажмите кнопку измерения Графика, чтобы построить профиль шума фазы VCO. Заметьте, что VCO рабочая частота является 3 GHz, и что измеренный и целенаправленный шум фазы профилирует соответствие.
