timeDomainSignal2RiseTime

Измерьте время нарастания сигнала области времени

свернуть все на странице

Синтаксис

Tr = timeDomainSignal2RiseTime(Tin,Vin,RefLevel)

Описание

пример

Tr = timeDomainSignal2RiseTime(Tin,Vin,RefLevel) возвращает время нарастания входного сигнала временного интервала, представленного [Tin, Vin].

Примеры

свернуть все

Скрипт Open Live Script

Определите время нарастания сигнала временной области.

load tin.mat;
load xin.mat;

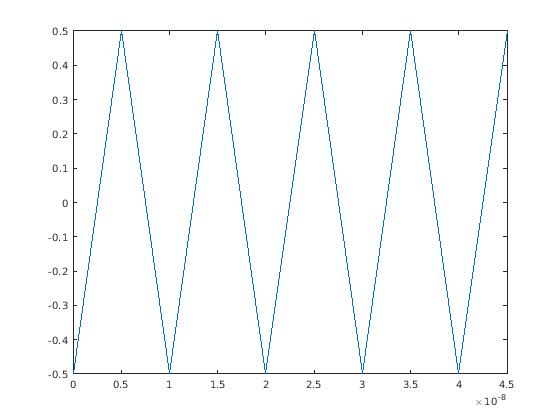

plot(t,x)

Figure contains an axes object. The axes object contains an object of type line.

RefLevel = [20 80];
Tr = timeDomainSignal2RiseTime(t,x,RefLevel)
Tr = 5×1
10-8 ×

    0.2970
    0.2970
    0.2970
    0.2970
    0.2970

Входные параметры

свернуть все

Шаг расчета указывает в сигнале интереса в виде вектора из той же длины как Vin.

Типы данных: double

Значения сигналов в точках шага расчета заданы в TinВ виде вектора из той же длины как Tin.

Типы данных: double

Контрольные уровни, чтобы вычислить время нарастания как процент амплитуды формы волны в виде вектора-строки с 2 элементами из положительных значений. Контрольные уровни должны быть в увеличивающемся порядке.

Типы данных: double

Выходные аргументы

свернуть все

Время нарастания входного сигнала, возвращенного как вектор из той же длины как количество возрастающих ребер в сигнале.

Смотрите также

| | (Signal Processing Toolbox)

Введенный в R2020b
