Описание

magparams класс создает объект параметров датчика магнитометра. Можно использовать этот объект смоделировать магнитометр при симуляции IMU с imuSensor. Смотрите раздел Algorithms imuSensor для деталей magparams моделирование.

Создание

Синтаксис

params = magarams

params = magparams(Name,Value)

Описание

params = magarams возвращает идеальный объект параметров датчика магнитометра со значениями по умолчанию.

params = magparams(Name,Value) конфигурирует magparams свойства объектов с помощью одного или нескольких Name,Value парные аргументы. Name имя свойства и Value соответствующее значение. Name должен появиться в одинарных кавычках (''). Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN. Любые незаданные свойства берут значения по умолчанию.

Свойства

развернуть все

`MeasurementRange` — Максимальный датчик, читая (μT)
`Inf` (значение по умолчанию) | действительная положительная скалярная величина

Максимальный датчик, читающий в μT в виде действительной положительной скалярной величины.

Типы данных: single | double

`Resolution` — Разрешение измерений датчика (μT/LSB)
0 (значение по умолчанию) | действительный неотрицательный скаляр

Разрешение измерений датчика в μT/LSB в виде действительного неотрицательного скаляра. Здесь, LSB является акронимом для младшего значащего бита.

Типы данных: single | double

`ConstantBias` — Постоянное смещение смещения датчика (μT)
[0 0 0] (значение по умолчанию) | действительный скаляр | действительный вектор-строка с 3 элементами

Постоянное смещение датчика смещает в μT в виде действительного скалярного или вектора-строки с 3 элементами. Любой скалярный вход преобразован в действительный вектор-строку с 3 элементами, где каждый элемент имеет входное скалярное значение.

Типы данных: single | double

`AxesMisalignment` — Оси датчика скашиваются (%)
`diag([100 100 100])` (значение по умолчанию) | скаляр в области значений [0,100] | вектор-строка с 3 элементами в области значений [0,100] | 3х3 матрица в области значений [0,100]

Оси датчика скашиваются в проценте в виде скаляра, вектора-строки с 3 элементами или 3х3 матрицы со значениями в пределах от 0 к 100. Диагональные элементы матрицы составляют эффекты неточного совмещения для каждого, исключает. Недиагональные элементы составляют эффекты неточного совмещения перекрестных осей. Измеренный v состояния _measure получен из истинного v состояния _measure через матрицу неточного совмещения как:

$v_{m e a s u r e} = \frac{1}{100} M v_{t r u e} = \frac{1}{100} [\begin{matrix} m_{11} & m_{12} & m_{13} \\ m_{21} & m_{22} & m_{23} \\ m_{31} & m_{32} & m_{33} \end{matrix}] v_{t r u e}$

Если вы задаете свойство как скаляр, то все недиагональные элементы матрицы принимают, значение заданного скаляра и всех диагональных элементов равняется 100.
Если вы задаете свойство как вектор [a b c], то m ₂₁ = m ₃₁ = a, m ₁₂ = m ₃₂ = b и m ₁₃ = m ₂₃ = c. Все диагональные элементы равняются 100.

Типы данных: single | double

`NoiseDensity` — Спектральная плотность мощности шума датчика (μT / √ Гц)
[0 0 0] (значение по умолчанию) | действительный скаляр | действительный вектор-строка с 3 элементами

Спектральная плотность мощности шума датчика в μT / √ Гц в виде действительного скалярного или вектора-строки с 3 элементами. Любой скалярный вход преобразован в действительный вектор-строку с 3 элементами, где каждый элемент имеет входное скалярное значение.

Типы данных: single | double

`BiasInstability` — Нестабильность смещения возместила (μT)
[0 0 0] (значение по умолчанию) | действительный скаляр | действительный вектор-строка с 3 элементами

Нестабильность смещения возмещена в μT в виде действительного скалярного или вектора-строки с 3 элементами. Любой скалярный вход преобразован в действительный вектор-строку с 3 элементами, где каждый элемент имеет входное скалярное значение.

Типы данных: single | double

`RandomWalk` — Интегрированный белый шум датчика (μT / √ Гц)
[0 0 0] (значение по умолчанию) | действительный скаляр | действительный вектор-строка с 3 элементами

Интегрированный белый шум датчика в (μT / √ Гц) в виде действительного скалярного или вектора-строки с 3 элементами. Любой скалярный вход преобразован в действительный вектор-строку с 3 элементами, где каждый элемент имеет входное скалярное значение.

Типы данных: single | double

`TemperatureBias` — Смещение датчика от температуры (μT / ℃)
[0 0 0] (значение по умолчанию) | действительный скаляр | действительный вектор-строка с 3 элементами

Смещение датчика от температуры в (μT / ℃) в виде действительного скалярного или вектора-строки с 3 элементами. Любой скалярный вход преобразован в действительный вектор-строку с 3 элементами, где каждый элемент имеет входное скалярное значение.

Типы данных: single | double

`TemperatureScaleFactor` — Ошибка масштабного коэффициента от температуры (% / ℃)
[0 0 0] (значение по умолчанию) | действительный скаляр в области значений [0,100] | действительный вектор-строка с 3 элементами в области значений [0,100]

Ошибка масштабного коэффициента от температуры в (% / ℃) в виде действительного скалярного или вектора-строки с 3 элементами со значениями в пределах от от 0 до 100. Любой скалярный вход преобразован в действительный вектор-строку с 3 элементами, где каждый элемент имеет входное скалярное значение.

Типы данных: single | double

Примеры

свернуть все

Сгенерируйте данные о магнитометре из стационарных входных параметров

Скрипт Open Live Script

Сгенерируйте данные о магнитометре для объекта imuSensor от стационарных входных параметров.

Сгенерируйте объект параметра магнитометра чтение датчика имеющее 1 200 $μ T$ и разрешение 0,1 $μ T / L S B$ . Постоянное смещение смещения равняется 1 $μ T$ . Датчик имеет спектральную плотность мощности $(\frac{[0.6 0.6 0.9]}{\sqrt{100}})$ $μ T / \sqrt{H z}$ . Смещение от температуры [0.8 0.8 2.4] $μ T /^{0} C$ . Ошибка масштабного коэффициента от температуры составляет 0,1% $/^{0} C$ .

params = magparams('MeasurementRange',1200,'Resolution',0.1,'ConstantBias',1,'NoiseDensity',[0.6 0.6 0.9]/sqrt(100),'TemperatureBias',[0.8 0.8 2.4],'TemperatureScaleFactor',0.1);

Используйте частоту дискретизации 100 Гц, растянутых более чем 1 000 выборок. Создайте объект imuSensor использование объекта параметра магнитометра.

Fs = 100;
numSamples = 1000;
t = 0:1/Fs:(numSamples-1)/Fs;

imu = imuSensor('accel-mag','SampleRate', Fs, 'Magnetometer', params);

Сгенерируйте данные о магнитометре из объекта imuSensor.

orient = quaternion.ones(numSamples, 1);
acc = zeros(numSamples, 3);
angvel = zeros(numSamples, 3);

[~, magData] = imu(acc, angvel, orient);

Отобразите результирующие данные о магнитометре на графике.

plot(t, magData)
title('Magnetometer')
xlabel('s')
ylabel('\mu T')

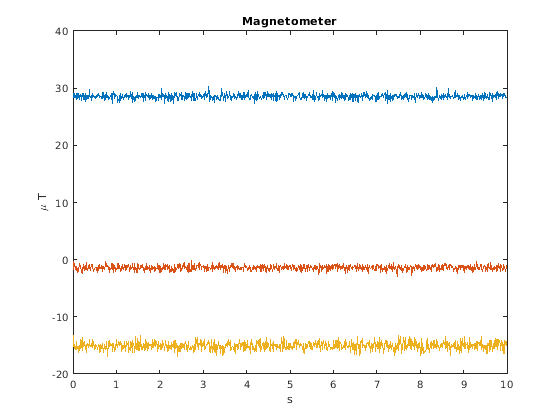

Figure contains an axes object. The axes object with title Magnetometer contains 3 objects of type line.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

accelparams | gyroparams | imuSensor

Введенный в R2018b
