parfor i = 1:3
    send(q, i);
end;

     1

     2

     3

Для получения дополнительной информации о прислушивании к данным с помощью a DataQueue, смотрите afterEach.

Когда вы создаете parfor- цикл, вы разгружаете каждую итерацию рабочим в параллельном пуле. Информация только возвращена от рабочих когда parfor- цикл завершается. Можно использовать DataQueue обновить панель ожидания в конце каждой итерации.

Когда вы обновляете панель ожидания с прогрессом вашего parfor- цикл, клиент должен записать информацию о том, сколько итераций остается.

Функция помощника parforWaitbar, заданный в конце этого примера, обновляет панель ожидания. Функция использует persistent хранить информацию о количестве остающихся итераций.

Использование waitbar создать панель ожидания, w.

w = waitbar(0,'Please wait ...');

Создайте DataQueueD. Затем используйте afterEach запускать parforWaitbar после того, как сообщения отправляются в DataQueue.

% Create DataQueue and listener
D = parallel.pool.DataQueue;
afterEach(D,@parforWaitbar);

Определите номер итераций для вашего parfor- цикл, N. Используйте панель ожидания w и количество итераций N инициализировать функциональный parforWaitbar.

В конце каждой итерации parfor- цикл, клиент запускает parforWaitbar и инкрементно обновляет панель ожидания.

N = 100;
parforWaitbar(w,N)

Функциональный parforWaitbar использует персистентные переменные, чтобы сохранить количество завершенных итераций на клиенте. Никакая информация не запрашивается от рабочих.

Запустите parfor- цикл с N итерации. В данном примере используйте pause и rand чтобы симулировать некоторых работают. После каждой итерации используйте send отправить сообщение в DataQueue. Когда сообщение отправляется в DataQueue, обновления панели ожидания. Поскольку никакая информация не запрашивается от рабочих, отправьте пустое сообщение, чтобы избежать ненужной передачи данных.

После parfor- цикл завершается, использовать delete закрыть панель ожидания.

parfor i = 1:N
    pause(rand)
    send(D,[]);
end

delete(w);

Задайте функцию помощника parforWaitbar. Когда вы запускаетесь parforWaitbar с двумя входными параметрами функция инициализирует три персистентных переменные (countH, и N). Когда вы запускаетесь parforWaitbar с одним входным параметром, обновлениями панели ожидания.

function parforWaitbar(waitbarHandle,iterations)
    persistent count h N

    if nargin == 2
        % Initialize

        count = 0;
        h = waitbarHandle;
        N = iterations;
    else
        % Update the waitbar

        % Check whether the handle is a reference to a deleted object
        if isvalid(h)
            count = count + 1;
            waitbar(count / N,h);
        end
    end
end

Создайте сетку параметра

Задайте область значений параметров, которые вы хотите исследовать в развертке параметра.

gridSize = 40;
sigma = linspace(5, 45, gridSize);
rho = linspace(50, 100, gridSize);
beta = 8/3;

Создайте 2D сетку параметров при помощи meshgrid функция.

[rho,sigma] = meshgrid(rho,sigma);

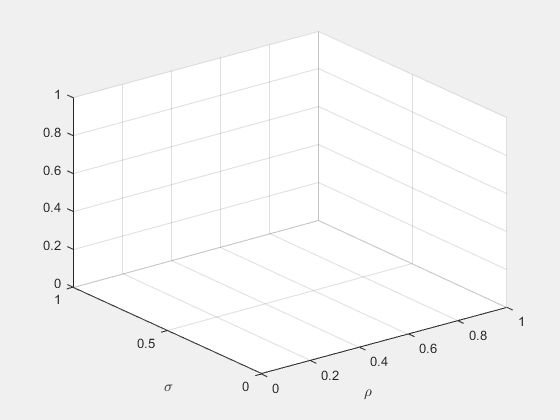

Создайте объект фигуры и установите 'Visible' к true так, чтобы это открылось в новом окне, за пределами live скрипта. Чтобы визуализировать результаты развертки параметра, создайте объемную поверхностную диаграмму. Обратите внимание на то, что инициализация Z компонент поверхности с NaN создает пустой график.

figure('Visible',true);
surface = surf(rho,sigma,NaN(size(sigma)));
xlabel('\rho','Interpreter','Tex')
ylabel('\sigma','Interpreter','Tex')

Настройте параллельную среду

Создайте пул параллельных рабочих при помощи parpool функция.

parpool;

Starting parallel pool (parpool) using the 'local' profile ...
Connected to the parallel pool (number of workers: 6).

Чтобы отправить данные от рабочих, создайте DataQueue объект. Настройте функцию, которая обновляет объемную поверхностную диаграмму каждый раз, когда рабочий отправляет данные при помощи afterEach функция. updatePlot функция является функцией, определяемой поддержки в конце примера.

Q = parallel.pool.DataQueue;
afterEach(Q,@(data) updatePlot(surface,data));

Выполните параллельную развертку параметра

После того, как вы зададите параметры, можно выполнить параллельную развертку параметра.

parfeval работает более эффективно, когда вы распределяете рабочую нагрузку. Чтобы распределить рабочую нагрузку, сгруппируйте параметры, чтобы исследовать в разделы. В данном примере разделите в универсальные разделы размера step при помощи оператора двоеточия (:). Полученный массив partitions содержит контуры разделов. Обратите внимание на то, что необходимо добавить конечную точку последнего раздела.

step = 100;
partitions = [1:step:numel(sigma), numel(sigma)+1]

partitions = 1×17

           1         101         201         301         401         501         601         701         801         901        1001        1101        1201        1301        1401        1501        1601

Для лучшей эффективности попытайтесь разделить в разделы, которые являются:

Чтобы представлять функциональное выполнение на параллельных рабочих и содержать их результаты, используйте будущие объекты.

f(1:numel(partitions)-1) = parallel.FevalFuture;

Разгрузите расчеты, чтобы быть параллельными рабочим при помощи parfeval функция. parameterSweep функция, определяемая помощника в конце этого скрипта, который решает систему Лоренца на разделе параметров, чтобы исследовать. Это имеет один выходной аргумент, таким образом, необходимо задать 1 как количество выходных параметров в parfeval.

for ii = 1:numel(partitions)-1
    f(ii) = parfeval(@parameterSweep,1,partitions(ii),partitions(ii+1),sigma,rho,beta,Q);
end

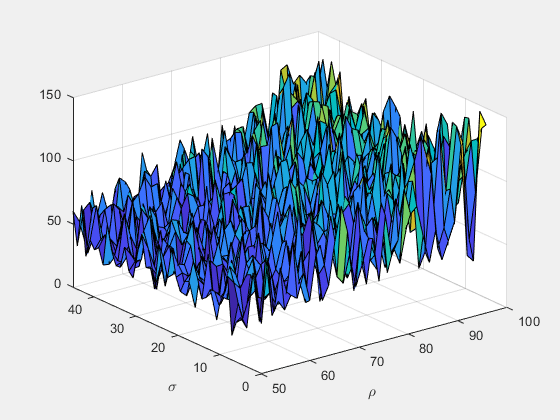

parfeval не делает блока MATLAB, таким образом, можно продолжить работать, в то время как расчеты происходят. Рабочие вычисляют параллельно и отправляют промежуточные результаты через DataQueue как только они становятся доступными.

Если вы хотите с блоком MATLAB до parfeval завершается, используйте wait функция на будущих объектах. Используя wait функция полезна, когда последующий код зависит от завершения parfeval.

wait(f);

После parfeval закончил расчеты, wait концы и вы можете выполнить больше кода. Например, постройте контур получившейся поверхности. Используйте fetchOutputs функция, чтобы получить результаты, сохраненные в будущих объектах.

results = reshape(fetchOutputs(f),gridSize,[]);
contourf(rho,sigma,results)
xlabel('\rho','Interpreter','Tex')
ylabel('\sigma','Interpreter','Tex')

Если вашей развертке параметра нужно больше вычислительных ресурсов, и у вас есть доступ к кластеру, можно увеличить parfeval расчеты. Для получения дополнительной информации смотрите, Масштабируют от Рабочего стола до Кластера.

Определение функций помощника

Задайте функцию помощника, которая решает систему Лоренца на разделе параметров, чтобы исследовать. Отправьте промежуточные результаты клиенту MATLAB при помощи send функция на DataQueue объект.

function results = parameterSweep(first,last,sigma,rho,beta,Q)
    results = zeros(last-first,1);
    for ii = first:last-1
        lorenzSystem = @(t,a) [sigma(ii)*(a(2) - a(1)); a(1)*(rho(ii) - a(3)) - a(2); a(1)*a(2) - beta*a(3)];
        [t,a] = ode45(lorenzSystem,[0 100],[1 1 1]);
        result = a(end,3);
        send(Q,[ii,result]);
        results(ii-first+1) = result;
    end
end

Задайте другую функцию помощника, которая обновляет объемную поверхностную диаграмму, когда новые данные прибывают.

function updatePlot(surface,data)
    surface.ZData(data(1)) = data(2);
    drawnow('limitrate');
end
