Создайте геометрию, сформированную несколькими сферическими ячейками
Создайте геометрию, которая состоит из трех вложенных сфер, и включайте эту геометрию в модель PDE.
Создайте геометрию при помощи multisphere функция. Получившаяся геометрия состоит из трех ячеек.
gm = multisphere([5 10 15])
gm =
DiscreteGeometry with properties:
NumCells: 3
NumFaces: 3
NumEdges: 0
NumVertices: 0
Vertices: []
Создайте модель PDE.
model = createpde
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: []
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Включайте геометрию в модель.
model.Geometry = gm
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: [1x1 DiscreteGeometry]
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Постройте геометрию.
pdegplot(model,'CellLabels','on','FaceAlpha',0.2)
Создайте геометрию, которая состоит из одной сферы, и включайте эту геометрию в модель PDE.
Используйте multisphere функция, чтобы создать одну сферу. Получившаяся геометрия состоит из одной ячейки.
gm = multisphere(5)
gm =
DiscreteGeometry with properties:
NumCells: 1
NumFaces: 1
NumEdges: 0
NumVertices: 0
Vertices: []
Создайте модель PDE.
model = createpde
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: []
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Включайте геометрию в модель.
model.Geometry = gm
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: [1x1 DiscreteGeometry]
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]

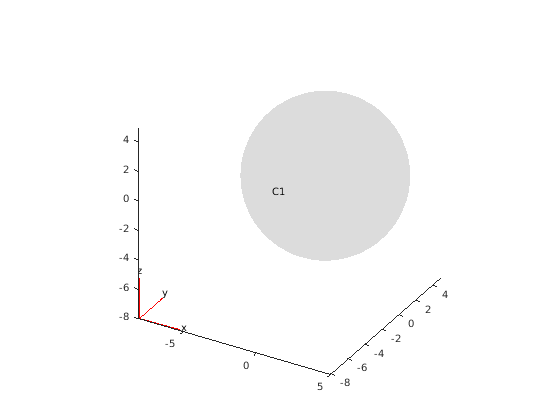

Постройте геометрию.
pdegplot(model,'CellLabels','on')
Создайте полую сферу и включайте ее как геометрию в модели PDE.
Создайте полую сферу при помощи multisphere функция с Void аргумент. Получившаяся геометрия состоит из одной ячейки.
gm = multisphere([9 10],'Void',[true,false])gm =
DiscreteGeometry with properties:
NumCells: 1
NumFaces: 2
NumEdges: 0
NumVertices: 0
Vertices: []
Создайте модель PDE.
model = createpde
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: []
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
Включайте геометрию в модель.
model.Geometry = gm
model =
PDEModel with properties:
PDESystemSize: 1
IsTimeDependent: 0
Geometry: [1x1 DiscreteGeometry]
EquationCoefficients: []
BoundaryConditions: []
InitialConditions: []
Mesh: []
SolverOptions: [1x1 pde.PDESolverOptions]
