phased.AngleDopplerResponse

Ответ углового Доплера

расширьте все на странице

Описание

AngleDopplerResponse объект вычисляет ответ углового Доплера входных данных.

Вычислить ответ углового Доплера:

  1. Задайте и настройте свой калькулятор ответа углового Доплера. Смотрите Конструкцию.

  2. Вызовите step вычислить ответ углового Доплера входного сигнала согласно свойствам phased.AngleDopplerResponse. Поведение step характерно для каждого объекта в тулбоксе.

Примечание

Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.

Конструкция

H = phased.AngleDopplerResponse создает Системный объект ответа углового Доплера, H. Этот объект вычисляет ответ углового Доплера входных данных.

H = phased.AngleDopplerResponse(Name,Value) создает объект углового Доплера, H, с каждым заданным набором имени свойства к заданному значению. Можно задать дополнительные аргументы пары "имя-значение" в любом порядке как (Name1, Value1..., NameN, ValueN).

Свойства

SensorArray

Сенсорная матрица

Сенсорная матрица, заданная как Системный объект массивов, принадлежащий phased пакет. Сенсорная матрица может содержать подрешетки.

Значение по умолчанию: phased.ULA со значениями свойств по умолчанию

PropagationSpeed

Скорость распространения сигнала

Задайте скорость распространения сигнала, в метрах в секунду, как положительная скалярная величина. Можно задать это свойство как одинарную или двойную точность.

Значение по умолчанию: Скорость света

OperatingFrequency

Система рабочая частота

Задайте рабочую частоту системы в герц как положительная скалярная величина. Значение по умолчанию соответствует 300 МГц. Можно задать это свойство как одинарную или двойную точность.

Значение по умолчанию: 3e8

PRFSource

Источник значений PRF

Источник значений PRF для процессора STAP в виде 'Property' или 'Input port'. Когда вы устанавливаете это свойство на 'Property', PRF определяется значением PRF свойство. Когда вы устанавливаете это свойство на 'Input port', PRF определяется входным параметром к step метод во время выполнения.

Значение по умолчанию: 'Property'

PRF

Импульсная частота повторения

Задайте импульсную частоту повторения (PRF) в герц входного сигнала как положительная скалярная величина. Это свойство применяется, когда вы устанавливаете PRFSource свойство к 'Property'. Можно задать это свойство как одинарную или двойную точность.

Значение по умолчанию: 1

ElevationAngleSource

Источник угла возвышения

Задайте, прибывает ли угол возвышения из ElevationAngle свойство этого объекта или от входного параметра в step. Значения этого свойства:

'Property'ElevationAngle свойство этого объекта задает угол возвышения.
'Input port'Входной параметр в каждом вызове step задает угол возвышения.

Значение по умолчанию: 'Property'

ElevationAngle

Угол возвышения

Укажите, что угол возвышения в градусах раньше вычислял ответ углового Доплера как скаляр. Угол должен быть между –90 и 90. Это свойство применяется, когда вы устанавливаете ElevationAngleSource свойство к 'Property'. Можно задать это свойство как одинарную или двойную точность.

Значение по умолчанию: 0

NumAngleSamples

Количество отсчетов в угловой области

Укажите, что количество отсчетов в угловой области раньше вычисляло ответ углового Доплера как положительное целое число. Это значение должно быть больше 2. Можно задать это свойство как одинарную или двойную точность.

Значение по умолчанию: 256

NumDopplerSamples

Количество отсчетов в Доплеровской области

Укажите, что количество отсчетов в Доплеровской области раньше вычисляло ответ углового Доплера как положительное целое число. Это значение должно быть больше 2. Можно задать это свойство как одинарную или двойную точность.

Значение по умолчанию: 256

Методы

plotResponseПостройте ответ углового Доплера
шагВычислите ответ углового Доплера
Характерный для всех системных объектов
release

Позвольте изменения значения свойства Системного объекта

Примеры

свернуть все

Скрипт Open Live Script

Вычислите ответ углового Доплера 190-й ячейки собранного куба данных.

Загрузите куб данных и создайте phased.AngleDopplerResponse Система object™.

load STAPExampleData;
x = shiftdim(STAPEx_ReceivePulse(190,:,:));
response = phased.AngleDopplerResponse(...
    'SensorArray',STAPEx_HArray,...
    'OperatingFrequency',STAPEx_OperatingFrequency,...
    'PropagationSpeed',STAPEx_PropagationSpeed,...
    'PRF',STAPEx_PRF);

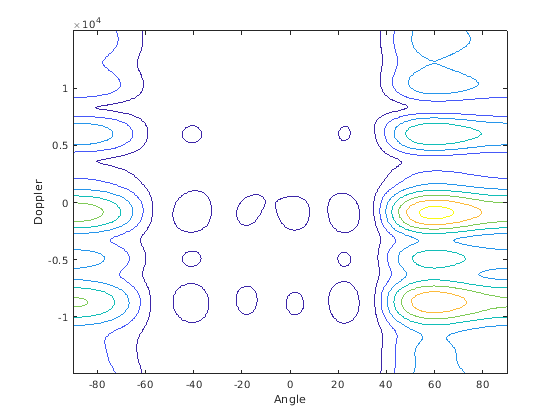

Постройте ответ углового Доплера.

[resp,ang_grid,dop_grid] = response(x);
contour(ang_grid,dop_grid,abs(resp))
xlabel('Angle')
ylabel('Doppler')

Figure contains an axes object. The axes object contains an object of type contour.

Алгоритмы

развернуть все

Ссылки

[1] Guerci, J. R. Пространственно-временная адаптивная обработка для радара. Бостон: дом Artech, 2003.
