pattern

Системный объект: phased.PartitionedArray
Пакет: поэтапный

Постройте разделенную направленность массивов, поле и диаграммы направленности мощности

Синтаксис

pattern(sArray,FREQ) pattern(sArray,FREQ,AZ) pattern(sArray,FREQ,AZ,EL) pattern(___,Name,Value) [PAT,AZ_ANG,EL_ANG] = pattern(___)

Описание

pattern(sArray,FREQ) строит шаблон направленности трехмерного массива (в dBi) для массива, заданного в sArray. Рабочая частота задана в FREQ.

Интегрирование использовало, когда вычислительная направленность массивов имеет минимальную сетку выборки 0,1 градусов. Если диаграмма направленности антенной решетки имеет ширину луча, меньшую, чем это, значение направленности будет неточно.

pattern(sArray,FREQ,AZ) строит шаблон направленности массивов под заданным углом азимута.

pattern(sArray,FREQ,AZ,EL) строит шаблон направленности массивов в заданном азимуте и углах возвышения.

pattern(___,Name,Value) строит диаграмму направленности антенной решетки с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы.

[PAT,AZ_ANG,EL_ANG] = pattern(___) возвращает диаграмму направленности антенной решетки в PAT. AZ_ANG выведите содержит координатные значения, соответствующие строкам PAT. EL_ANG выведите содержит координатные значения, соответствующие столбцам PAT. Если 'CoordinateSystem' параметр устанавливается на 'uv', затем AZ_ANG содержит координаты U шаблона и EL_ANG содержит координаты V шаблона. В противном случае они находятся в угловых единицах в градусах. модули UV являются безразмерными.

Примечание

Этот метод заменяет plotResponse метод. Смотрите Преобразуют plotResponse в шаблон для инструкций по тому, как использовать pattern вместо plotResponse.

Входные параметры

развернуть все

`sArray` — Разделенный массив
Система object™

Разделенный массив в виде phased.PartitionedArray Системный объект.

Пример: sArray= phased.PartitionedArray;

`FREQ` — Частота для вычислительной направленности и шаблонов
положительная скалярная величина | 1 L вектором-строкой с действительным знаком

Частоты для вычислительной направленности и шаблонов в виде положительной скалярной величины или 1 L вектором-строкой с действительным знаком. Единицы частоты находятся в герц.

Для антенны, микрофона, или гидрофона гидролокатора или элемента проектора, FREQ должен лечь в области значений значений, заданных FrequencyRange или FrequencyVector свойство элемента. В противном случае элемент не производит ответа, и направленность возвращена как –Inf. Большинство элементов использует FrequencyRange свойство за исключением phased.CustomAntennaElement и phased.CustomMicrophoneElement, которые используют FrequencyVector свойство.
Для массива элементов, FREQ должен лечь в частотном диапазоне элементов, которые составляют массив. В противном случае массив не производит ответа, и направленность возвращена как –Inf.

Пример: [1e8 2e6]

Типы данных: double

`AZ` — Углы азимута
[-180:180] (значение по умолчанию) | 1 N вектором-строкой с действительным знаком

Углы азимута для вычислительной направленности и шаблона в виде 1 N вектором-строкой с действительным знаком, где N является количеством углов азимута. Угловые модули в градусах. Углы азимута должны находиться между-180 ° и 180 °.

Угол азимута является углом между x - ось и проекцией вектора направления на плоскость xy. Когда измерено от x - оси к y - ось, этот угол положителен.

Пример: [-45:2:45]

Типы данных: double

`EL` — Углы возвышения
[-90:90] (значение по умолчанию) | 1 M вектором-строкой с действительным знаком

Углы возвышения для вычислительной направленности и шаблона в виде 1 M вектором-строкой с действительным знаком, где M является количеством желаемых направлений вертикального изменения. Угловые модули в градусах. Угол возвышения должен находиться между-90 ° и 90 °.

Угол возвышения является углом между вектором направления и xy - плоскость. Угол возвышения положителен, когда измерено к z - ось.

Пример: [-75:1:70]

Типы данных: double

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

`CoordinateSystem` — Графический вывод системы координат
`'polar'` (значение по умолчанию) | `'rectangular'` | `'uv'`

Графический вывод системы координат шаблона в виде разделенной запятой пары, состоящей из 'CoordinateSystem' и один из 'polar', 'rectangular', или 'uv'. Когда 'CoordinateSystem' установлен в 'polar' или 'rectangular', AZ и EL аргументы задают азимут шаблона и вертикальное изменение, соответственно. AZ значения должны находиться между-180 ° и 180 °. EL значения должны находиться между-90 ° и 90 °. Если 'CoordinateSystem' установлен в 'uv', AZ и EL затем задайте U и координаты V, соответственно. AZ и EL должен находиться между-1 и 1.

Пример: 'uv'

Типы данных: char

`Type` — Отображенный тип шаблона
`'directivity'` (значение по умолчанию) | `'efield'` | `'power'` | `'powerdb'`

Отображенный тип шаблона в виде разделенной запятой пары, состоящей из 'Type' и один из

'directivity' — шаблон направленности измеряется в dBi.
'efield' — диаграмма направленности по напряжённости поля датчика или массива. Для акустических датчиков отображенный шаблон для скалярного звукового поля.
'power' — диаграмма направленности мощности датчика или массива, заданного как квадрат диаграммы направленности по напряжённости поля.
'powerdb' — диаграмма направленности мощности преобразована в дБ.

Пример: 'powerdb'

Типы данных: char

`Orientation` — Ориентация массивов
[0;0;0] . (значение по умолчанию) | вектор-столбец с действительным знаком 3 на 1

Ориентация массивов в виде вектор-столбца с действительным знаком 3 на 1, содержащего углы поворота относительно x - y - и z - оси системы локальной координаты, соответственно.

`Normalize` — Отображение нормирует шаблон
`true` (значение по умолчанию) | `false`

Отобразите нормированный шаблон в виде разделенной запятой пары, состоящей из 'Normalize'и Boolean. Установите этот параметр на true отобразить нормированный шаблон. Этот параметр не применяется, когда вы устанавливаете 'Type' к 'directivity'. Шаблоны направленности уже нормированы.

Типы данных: логический

`ShowArray` — Просмотрите геометрию массивов
`false` (значение по умолчанию) | `true`

Просмотрите геометрию массивов наряду с 3D диаграммой направленности в виде false или true.

Типы данных: логический

`ShowLocalCoordinates` — Покажите оси локальной координаты
`true` (значение по умолчанию) | `false`

Покажите оси локальной координаты в виде true или false.

Типы данных: логический

`ShowColorbar` — Покажите шкалу палитры
`true` (значение по умолчанию) | `false`

Покажите шкалу палитры в виде true или false.

Типы данных: логический

`Parent` — Обработайте к оси
скаляр

Обработайте к осям, вдоль которых геометрия массивов отображена заданная как скаляр.

`PlotStyle` — Графический вывод стиля
`'overlay'` (значение по умолчанию) | `'waterfall'`

Графический вывод стиля в виде разделенной запятой пары, состоящей из 'Plotstyle' и любой 'overlay' или 'waterfall'. Этот параметр применяется, когда вы задаете несколько частот в FREQ в 2D графиках. Можно построить 2D графики путем установки одного из аргументов AZ или EL к скаляру.

Типы данных: char

`Polarization` — Поляризованный полевой компонент
`'combined'` (значение по умолчанию) | `'H'` | `'V'`

Поляризованный полевой компонент, чтобы отобразиться в виде разделенной запятой пары, состоящей из 'Поляризации' и 'combined'H, или 'V'. Этот параметр применяется только, когда датчики способны к поляризации и когда 'Type' параметр не устанавливается на 'directivity'. Эта таблица показывает значение параметров отображения.

`'Polarization'`	Отображение
`'combined'`	Объединенный H и компоненты поляризации V
`'H'`	Компонент поляризации H
`'V'`	Компонент поляризации V

Пример: 'V'

Типы данных: char

`PropagationSpeed` — Скорость распространения сигнала
скорость света (значение по умолчанию) | положительная скалярная величина

Скорость распространения сигнала в виде разделенной запятой пары, состоящей из 'PropagationSpeed' и положительная скалярная величина в метрах в секунду.

Пример: 'PropagationSpeed',physconst('LightSpeed')

Типы данных: double

`Weights` — Веса подрешетки
1 (значение по умолчанию) | N-by-1 вектор-столбец с комплексным знаком | N-by-L матрица с комплексным знаком

Веса подрешетки в виде разделенной запятой пары, состоящей из 'Weights'и N-by-1 вектор-столбец с комплексным знаком или N-by-M матрица с комплексным знаком. Размерность N является количеством подрешеток в массиве. Размерность L является количеством частот, заданных FREQ аргумент.

`Weights` размерность	`FREQ` размерность	Цель
N-by-1 вектор-столбец с комплексным знаком	Скаляр или 1 L вектором-строкой	Применяет набор весов для одной частоты или для всех частот L.
N-by-L матрица с комплексным знаком	1 L вектором-строкой	Применяет каждый из столбцов L `‘Weights’` для соответствующей частоты в `FREQ` аргумент.

Пример: 'Weights',ones(N,M)

Типы данных: double

`SteerAngle` — Угол поворота подрешётки
[0;0] (значение по умолчанию) | скаляр | вектор-столбец с 2 элементами

Угол поворота подрешётки в виде разделенной запятой пары, состоящей из 'SteerAngle' и скаляр или вектор столбцов 2 на 1.

Если 'SteerAngle' вектор столбцов 2 на 1, он имеет форму [azimuth; elevation]. Угол азимута должен быть между-180 ° и 180 °, включительно. Угол возвышения должен быть между-90 ° и 90 °, включительно.

Если 'SteerAngle' скаляр, он задает угол азимута только. В этом случае угол возвышения принят, чтобы быть 0.

Эта опция применяется только когда 'SubarraySteering' свойство Системного объекта установлено в 'Phase' или 'Time'.

Пример: 'SteerAngle',[20;30]

Типы данных: double

`ElementWeights` — Веса применились к элементам в подрешетке
1 (значение по умолчанию) | _NSE с комплексным знаком-by-N матрица | 1 N массивом ячеек

Веса элемента подрешетки в виде _NSE с комплексным знаком-by-N матрица или 1 N массивом ячеек. Веса применяются к отдельным элементам в подрешетке. Подрешетки могут иметь различные размерности и размеры.

Если ElementWeights _NSE с комплексным знаком-by-N матрица, _NSE является числом элементов в самой большой подрешетке, и N является количеством подрешеток. Каждый столбец матрицы задает веса для соответствующей подрешетки. Только первые записи K в каждом столбце применяются как веса, где K является числом элементов в соответствующей подрешетке.

Если ElementWeights 1 N массивом ячеек. Каждая ячейка содержит вектор-столбец с комплексным знаком весов для соответствующей подрешетки. Вектор-столбцы имеют длины, равные числу элементов в соответствующей подрешетке.

Зависимости

Чтобы включить эту пару "имя-значение", установите SubarraySteering свойство массива к 'Custom'.

Типы данных: double
Поддержка комплексного числа: Да

Выходные аргументы

развернуть все

`PAT` — Диаграмма направленности антенной решетки
M-by-N матрица с действительным знаком

Диаграмма направленности антенной решетки, возвращенная как M-by-N матрица с действительным знаком. Размерности PAT соответствуйте размерностям выходных аргументов AZ_ANG и EL_ANG.

`AZ_ANG` — Углы азимута
скаляр | 1 N вектором-строкой с действительным знаком

Углы азимута для отображения направленности или диаграммы направленности, возвращенной как скаляр или 1 N вектором-строкой с действительным знаком, соответствующим размерности, установлены в AZ. Столбцы PAT соответствуйте значениям в AZ_ANG. Модули в градусах.

`EL_ANG` — Углы возвышения
скаляр | 1 M вектором-строкой с действительным знаком

Углы возвышения для отображения направленности или ответа, возвращенного как скаляр или 1 M вектором-строкой с действительным знаком, соответствующим размерности, установлены в EL. Строки PAT соответствуйте значениям в EL_ANG. Модули в градусах.

Примеры

развернуть все

Ответ азимута разделенного ULA

Скрипт Open Live Script

Постройте ответ азимута ULA с 4 элементами, разделенного в два ULA's с 2 элементами. Интервал элемента является половиной длины волны.

Создайте ULA и разделите его в два ULA's с 2 элементами.

sULA = phased.ULA('NumElements',4,'ElementSpacing',0.5);
sPA = phased.PartitionedArray('Array',sULA,...
    'SubarraySelection',[1 1 0 0;0 0 1 1]);

Постройте ответ азимута массива. Примите, что рабочая частота составляет 1 ГГц, и скорость распространения является скоростью света.

fc = 1e9;
pattern(sPA,fc,[-180:180],0,'Type','powerdb',...
    'CoordinateSystem','polar',...
    'Normalize',true)

Постройте шаблон и направленность разделенного URA в ограниченной области значений углов

Скрипт Open Live Script

Преобразуйте URA 2 на 6 изотропных антенных элементов в 1 3 разделенный массив так, чтобы каждая подрешетка разделенного массива была URA 2 на 2. Примите, что частотная характеристика элементов находится между 1 и 6 ГГц. Элементами является распределенная половина длины волны, независимо соответствующей самой высокой частоте ответа элемента. Постройте азимут, сокращенный от-50 до 50 градусов для различных двух наборов весов. Для разделенных массивов веса применяются к подрешеткам вместо элементов.

Создайте разделенный массив

fmin = 1e9;
fmax = 6e9;
c = physconst('LightSpeed');
lam = c/fmax;
sIso = phased.IsotropicAntennaElement(...
    'FrequencyRange',[fmin,fmax],...
    'BackBaffled',false);
sURA = phased.URA('Element',sIso,'Size',[2,6],...
    'ElementSpacing',[lam/2,lam/2]);
subarraymap = [[1,1,1,1,0,0,0,0,0,0,0,0];...
    [0,0,0,0,1,1,1,1,0,0,0,0];...
    [0,0,0,0,0,0,0,0,1,1,1,1]];
sPA = phased.PartitionedArray('Array',sURA,...
    'SubarraySelection',subarraymap);

Постройте диаграмму направленности мощности

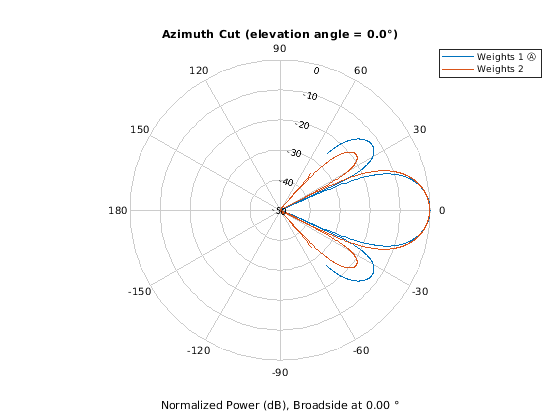

Постройте ответ массива на уровне 5 ГГц в ограниченной области значений углов азимута.

fc = 5e9;
wts = [[1,1,1]',[.862,1.23,.862]'];
pattern(sPA,fc,[-50:0.1:50],0,...
    'Type','powerdb',...
    'CoordinateSystem','polar',...
    'Weights',wts)

График ответа показывает расширение основного лепестка и сокращение силы боковых лепестков, вызванных сужением веса.

Постройте направленность

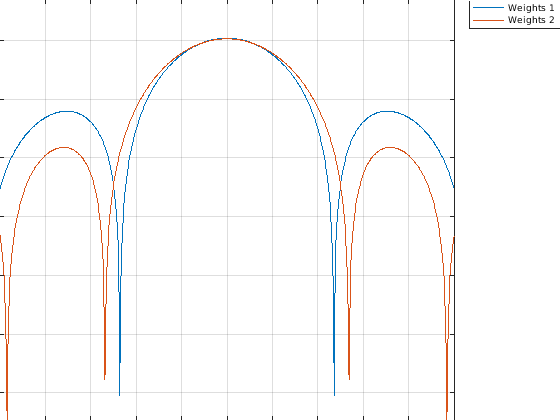

Постройте сокращение азимута направленности массива на уровне 5 ГГц в ограниченной области значений углов азимута для двух различных наборов весов.

fc = 5e9;
wts = [[1,1,1]',[.862,1.23,.862]'];
pattern(sPA,fc,[-50:0.1:50],0,...
    'Type','directivity',...
    'CoordinateSystem','rectangular',...
    'Weights',wts)

Figure contains an axes object. The axes object with title Azimuth Cut (elevation angle = 0.0°) contains 2 objects of type line. These objects represent Weights 1, Weights 2.

Больше о

развернуть все

Направленность

Направленность описывает направленность диаграммы направленности элемента датчика или массива элементов датчика.

Более высокая направленность желаема, когда это необходимо, чтобы передать больше излучения в определенном направлении. Направленность является отношением переданной излучающей интенсивности в заданном направлении к излучающей интенсивности, переданной изотропным излучателем с той же общей переданной степенью

$D = 4 π \frac{U_{rad} (θ, φ)}{P_{total}}$

где U _rad(θ,φ) является излучающей интенсивностью передатчика в направлении_{, общее количество} (θ,φ) и P является общей степенью, переданной изотропным излучателем. Для элемента получения или массива, направленность измеряет чувствительность к излучению, прибывающему от определенного направления. Принцип взаимности показывает, что направленность элемента или массива, используемого для приема, равняется направленности того же элемента или массива, используемого для передачи. Когда преобразовано в децибелы, направленность обозначается как dBi. Для получения информации о направленности считайте примечания по Направленности Направленности и Массива Элемента.

Преобразуйте plotResponse в шаблон

Для антенны, микрофона и Системных объектов массивов, pattern метод заменяет plotResponse метод. Кроме того, два новых упрощенных метода существуют только, чтобы чертить 2D азимут и графики шаблона вертикального изменения. Эти методы azimuthPattern и elevationPattern.

Следующая таблица является руководством для преобразования вашего кода от использования plotResponse к pattern. Заметьте, что некоторые входные параметры изменились от входных параметров до Пар "имя-значение" и с другой стороны. Генерал pattern синтаксис метода

pattern(H,FREQ,AZ,EL,'Name1','Value1',...,'NameN','ValueN')

Входные параметры plotResponse Описание plotResponse Входные параметры шаблона

H аргумент Антенна, микрофон или Системный объект массивов. H аргумент (никакое изменение)

FREQ аргумент Рабочая частота. FREQ аргумент (никакое изменение)

V аргумент Скорость распространения. Этот аргумент используется только для массивов. 'PropagationSpeed' пара "имя-значение". Этот параметр только используется для массивов.

'Format' и 'RespCut' пары "имя-значение"

Эти опции работают совместно, чтобы позволить вам создать график в угловом пробеле (линия или полярный стиль) или пробеле UV. Они также определяют, 2D ли график или 3-D. Эта таблица показывает вас, как создать различные типы использования графиков plotResponse.

Выставочное пространство
Угловой (2D) пробел	Установите `'RespCut' to 'Az' or 'El'`. Установите `'Format'` к `'line'` или `'polar'`. Установите ось отображения с помощью любого `'AzimuthAngles'` или `'ElevationAngles'` пары "имя-значение".
Угловой (3D) пробел	Установите `'RespCut'` к `'3D'`. Установите `'Format'` к `'line'` или `'polar'`. Установите ось отображения с помощью обоих `'AzimuthAngles'` and`'ElevationAngles'` пары "имя-значение".
(2D) пробел UV	Установите `'RespCut'` to`'U'`. Установите `'Format'` к `'UV'`. Установите область значений отображения с помощью `'UGrid'` пара "имя-значение".
(3D) пробел UV	Установите `'RespCut'` to`'3D'`. Установите `'Format'` к `'UV'`. Установите область значений отображения с помощью обоих `'UGrid'` и `'VGrid'` пары "имя-значение".

'CoordinateSystem' пара "имя-значение" используется вместе с AZ и EL входные параметры.

'CoordinateSystem' имеет те же опции как plotResponse метод 'Format'пара "имя-значение", за исключением того, что 'line' теперь назван 'rectangular'. Таблица показывает, как создать различные типы использования графиков pattern.

Выставочное пространство
Угловой (2D) пробел	Установите `'Coordinate System'` к `'rectangular'` или `'polar'`. Задайте любой `AZ` или `EL` как скаляр.
Угловой (3D) пробел	Установите `'Coordinate System'` к `'rectangular'` или `'polar'`. Задайте оба `AZ` и `EL` как векторы.
(2D) пробел UV	Установите `'Coordinate System'` к `'uv'`. Используйте `AZ` задавать U - вектор пробела. Используйте `EL` задавать V - скаляр пробела.
(3D) пробел UV	Установите `'Coordinate System'` к `'uv'`. Используйте `AZ` задавать U - вектор пробела. Используйте `EL` задавать V - вектор пробела.

Если вы устанавливаете CoordinateSystem к 'uv', введите значения сетки UV с помощью AZ и EL.

'CutAngle' пара "имя-значение" Постоянный угол во взять азимут или сокращение вертикального изменения. При создании 2D графика и когда 'RespCut' установлен в 'Az' или 'El', используйте 'CutAngle' установить срез, через который можно просмотреть график. Никакая эквивалентная пара "имя-значение". Чтобы создать сокращение, задайте любой AZ или EL как скаляр, не вектор.

'NormalizeResponse' пара "имя-значение"

Нормирует график. Когда 'Unit' установлен в 'dbi', вы не можете задать 'NormalizeResponse'.

Используйте 'Normalize' пара "имя-значение". Когда 'Type' установлен в 'directivity' вы не можете задать 'Normalize'.

'OverlayFreq' пара "имя-значение"

Постройте несколько частот на том же 2D графике. Доступный только, когда 'Format' установлен в 'line' или 'uv' и 'RespCut' не установлен в '3D'. Значение true производит график наложения и значение false производит график водопада.

'PlotStyle' пара "имя-значение" строит несколько частот на том же 2D графике.

Значения 'overlay' и 'waterfall' соответствуйте 'OverlayFreq' значения true и false. Опция 'waterfall' позволен только когда 'CoordinateSystem' установлен в 'rectangular' или 'uv'.

'Polarization' пара "имя-значение" Определяет, как построить поляризованные поля. Опциями является 'None', 'Combined'H, или 'V'. 'Polarization' пара "имя-значение" определяет, как построить поляризованные поля. 'None' опция удалена. Опции 'Combined'H, или 'V' неизменны.

'Unit' пара "имя-значение"

Определяет модули графика. Выберите 'db', 'mag', 'pow', или 'dbi', где значением по умолчанию является 'db'.

'Type' пара "имя-значение", эквивалентные опции использования с различными именами

`plotResponse`	`pattern`
`'db'`	`'powerdb'`
`'mag'`	`'efield'`
`'pow'`	`'power'`
`'dbi'`	`'directivity'`

'Weights' пара "имя-значение" Заострения элемента массива (или веса). 'Weights' пара "имя-значение" (никакое изменение).

'AzimuthAngles' пара "имя-значение"

Углы азимута раньше отображали ответ массивов или антенна.

AZ аргумент

'ElevationAngles' пара "имя-значение"

Углы возвышения раньше отображали ответ массивов или антенна.

EL аргумент

'UGrid' пара "имя-значение"

Содержит координаты U в UV - пробел.

AZ аргумент, когда 'CoordinateSystem' пара "имя-значение" установлена в 'uv'

'VGrid' пара "имя-значение"

Содержит V - координирует в UV - пробел.

EL аргумент, когда 'CoordinateSystem' пара "имя-значение" установлена в 'uv'

Смотрите также

patternAzimuth | patternElevation

Представленный в R2015a

Документация

pattern

Синтаксис

Описание

Входные параметры

`sArray` — Разделенный массив
Система object™

`FREQ` — Частота для вычислительной направленности и шаблонов
положительная скалярная величина | 1 L вектором-строкой с действительным знаком

`AZ` — Углы азимута
[-180:180] (значение по умолчанию) | 1 N вектором-строкой с действительным знаком

`EL` — Углы возвышения
[-90:90] (значение по умолчанию) | 1 M вектором-строкой с действительным знаком

Аргументы name-value

`CoordinateSystem` — Графический вывод системы координат
`'polar'` (значение по умолчанию) | `'rectangular'` | `'uv'`

`Type` — Отображенный тип шаблона
`'directivity'` (значение по умолчанию) | `'efield'` | `'power'` | `'powerdb'`

`Orientation` — Ориентация массивов
[0;0;0] . (значение по умолчанию) | вектор-столбец с действительным знаком 3 на 1

`Normalize` — Отображение нормирует шаблон
`true` (значение по умолчанию) | `false`

`ShowArray` — Просмотрите геометрию массивов
`false` (значение по умолчанию) | `true`

`ShowLocalCoordinates` — Покажите оси локальной координаты
`true` (значение по умолчанию) | `false`

`ShowColorbar` — Покажите шкалу палитры
`true` (значение по умолчанию) | `false`

`Parent` — Обработайте к оси
скаляр

`PlotStyle` — Графический вывод стиля
`'overlay'` (значение по умолчанию) | `'waterfall'`

`Polarization` — Поляризованный полевой компонент
`'combined'` (значение по умолчанию) | `'H'` | `'V'`

`PropagationSpeed` — Скорость распространения сигнала
скорость света (значение по умолчанию) | положительная скалярная величина

`Weights` — Веса подрешетки
1 (значение по умолчанию) | N-by-1 вектор-столбец с комплексным знаком | N-by-L матрица с комплексным знаком

`SteerAngle` — Угол поворота подрешётки
[0;0] (значение по умолчанию) | скаляр | вектор-столбец с 2 элементами

`ElementWeights` — Веса применились к элементам в подрешетке
1 (значение по умолчанию) | _NSE с комплексным знаком-by-N матрица | 1 N массивом ячеек

Зависимости

Выходные аргументы

`PAT` — Диаграмма направленности антенной решетки
M-by-N матрица с действительным знаком

`AZ_ANG` — Углы азимута
скаляр | 1 N вектором-строкой с действительным знаком

`EL_ANG` — Углы возвышения
скаляр | 1 M вектором-строкой с действительным знаком

Примеры

Ответ азимута разделенного ULA

Постройте шаблон и направленность разделенного URA в ограниченной области значений углов

Больше о

Направленность

Преобразуйте plotResponse в шаблон

Смотрите также

Документация Phased Array System Toolbox

Поддержка

Документация

pattern

Синтаксис

Описание

Входные параметры

sArray — Разделенный массив Система object™

FREQ — Частота для вычислительной направленности и шаблонов положительная скалярная величина | 1 L вектором-строкой с действительным знаком

AZ — Углы азимута[-180:180] (значение по умолчанию) | 1 N вектором-строкой с действительным знаком

EL — Углы возвышения[-90:90] (значение по умолчанию) | 1 M вектором-строкой с действительным знаком

Аргументы name-value

CoordinateSystem — Графический вывод системы координат 'polar' (значение по умолчанию) | 'rectangular' | 'uv'

Type — Отображенный тип шаблона 'directivity' (значение по умолчанию) | 'efield' | 'power' | 'powerdb'

Orientation — Ориентация массивов[0;0;0] . (значение по умолчанию) | вектор-столбец с действительным знаком 3 на 1

Normalize — Отображение нормирует шаблон true (значение по умолчанию) | false

ShowArray — Просмотрите геометрию массивов false (значение по умолчанию) | true

ShowLocalCoordinates — Покажите оси локальной координаты true (значение по умолчанию) | false

ShowColorbar — Покажите шкалу палитры true (значение по умолчанию) | false

Parent — Обработайте к оси скаляр

PlotStyle — Графический вывод стиля 'overlay' (значение по умолчанию) | 'waterfall'

Polarization — Поляризованный полевой компонент 'combined' (значение по умолчанию) | 'H' | 'V'

PropagationSpeed — Скорость распространения сигнала скорость света (значение по умолчанию) | положительная скалярная величина

Weights — Веса подрешетки 1 (значение по умолчанию) | N-by-1 вектор-столбец с комплексным знаком | N-by-L матрица с комплексным знаком

SteerAngle — Угол поворота подрешётки[0;0] (значение по умолчанию) | скаляр | вектор-столбец с 2 элементами

ElementWeights — Веса применились к элементам в подрешетке1 (значение по умолчанию) | NSE с комплексным знаком-by-N матрица | 1 N массивом ячеек

Зависимости

Выходные аргументы

PAT — Диаграмма направленности антенной решетки M-by-N матрица с действительным знаком

AZ_ANG — Углы азимута скаляр | 1 N вектором-строкой с действительным знаком

EL_ANG — Углы возвышения скаляр | 1 M вектором-строкой с действительным знаком

Примеры

Ответ азимута разделенного ULA

Постройте шаблон и направленность разделенного URA в ограниченной области значений углов

Больше о

Направленность

Преобразуйте plotResponse в шаблон

Смотрите также

Документация Phased Array System Toolbox

Поддержка

`sArray` — Разделенный массив
Система object™

`FREQ` — Частота для вычислительной направленности и шаблонов
положительная скалярная величина | 1 L вектором-строкой с действительным знаком

`AZ` — Углы азимута
[-180:180] (значение по умолчанию) | 1 N вектором-строкой с действительным знаком

`EL` — Углы возвышения
[-90:90] (значение по умолчанию) | 1 M вектором-строкой с действительным знаком

`CoordinateSystem` — Графический вывод системы координат
`'polar'` (значение по умолчанию) | `'rectangular'` | `'uv'`

`Type` — Отображенный тип шаблона
`'directivity'` (значение по умолчанию) | `'efield'` | `'power'` | `'powerdb'`

`Orientation` — Ориентация массивов
[0;0;0] . (значение по умолчанию) | вектор-столбец с действительным знаком 3 на 1

`Normalize` — Отображение нормирует шаблон
`true` (значение по умолчанию) | `false`

`ShowArray` — Просмотрите геометрию массивов
`false` (значение по умолчанию) | `true`

`ShowLocalCoordinates` — Покажите оси локальной координаты
`true` (значение по умолчанию) | `false`

`ShowColorbar` — Покажите шкалу палитры
`true` (значение по умолчанию) | `false`

`Parent` — Обработайте к оси
скаляр

`PlotStyle` — Графический вывод стиля
`'overlay'` (значение по умолчанию) | `'waterfall'`

`Polarization` — Поляризованный полевой компонент
`'combined'` (значение по умолчанию) | `'H'` | `'V'`

`PropagationSpeed` — Скорость распространения сигнала
скорость света (значение по умолчанию) | положительная скалярная величина

`Weights` — Веса подрешетки
1 (значение по умолчанию) | N-by-1 вектор-столбец с комплексным знаком | N-by-L матрица с комплексным знаком

`SteerAngle` — Угол поворота подрешётки
[0;0] (значение по умолчанию) | скаляр | вектор-столбец с 2 элементами

`ElementWeights` — Веса применились к элементам в подрешетке
1 (значение по умолчанию) | _NSE с комплексным знаком-by-N матрица | 1 N массивом ячеек

`PAT` — Диаграмма направленности антенной решетки
M-by-N матрица с действительным знаком

`AZ_ANG` — Углы азимута
скаляр | 1 N вектором-строкой с действительным знаком

`EL_ANG` — Углы возвышения
скаляр | 1 M вектором-строкой с действительным знаком
