phased.Platform

Движение платформы модели

Описание

phased.Platform Система object™ моделирует поступательное движение одной или нескольких платформ на пробеле. Платформа может быть целью, такой как транспортное средство или самолет, или гидролокатор или радарный передатчик и приемник. В модели принимается, что платформа подвергается поступательному движению при постоянной скорости или постоянном ускорении во время каждого шага симуляции. Положения и скорости всегда задаются в глобальной системе координат.

Смоделировать движущуюся платформу:

Задайте и создайте свою платформу с помощью процедуры Конструкции.
Неоднократно вызывайте step метод, чтобы переместить платформу вдоль пути, определенного phased.Platform свойства.
Поведение step характерно для каждого объекта в тулбоксе.

Примечание

Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системным объектом, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.

Конструкция

sPlat = phased.Platform создает объект платформной системы, sPlat. Объектные модели стационарная платформа с положением в начале координат и скорости обнуляются.

sPlat = phased.Platform(Name,Value) создает объект, sPlat, с каждым заданным набором имени свойства к заданному значению. Можно задать дополнительные аргументы пары "имя-значение" в любом порядке как (Name1, Value1..., NameN, ValueN).

sPlat = phased.Platform(pos,vel,Name,Value) создает объект платформы, sPlat, с InitialPosition установите на pos и Velocity установите на vel. Другие заданные имена свойства установлены в заданные значения. pos и vel аргументы только для значения. Аргументы только для значения не требуют указанного имени, но интерпретированы согласно их положениям аргумента. Чтобы задать любой аргумент только для значения, задайте все предыдущие аргументы только для значения.

Модель движения является или постоянной скоростью, постоянным ускорением или пользовательской траекторией. Можно выбрать одну из двух моделей движения с помощью MotionModel свойство.

Значение MotionModel Использование

Значение MotionModel	Использование
`'Velocity'`	Если вы устанавливаете `VelocitySource` свойство к `'Property'`, платформа перемещается с постоянной скоростью, определенной `Velocity` свойство. Можно задать `InitialPosition` свойство или оставляет это своему значению по умолчанию. Можно изменить настраиваемый `Velocity` свойство в любом шаге симуляции. Когда вы устанавливаете `VelocitySource` свойство к `'Input port'`, можно ввести мгновенную скорость в качестве аргумента к `step` метод. Задайте исходное положение с помощью `InitialPosition` свойство или отпуск это как значение по умолчанию.
`'Acceleration'`	Когда вы устанавливаете `AccelerationSource` свойство к `'Property'`, платформа перемещается с постоянным ускорением, определенным `Acceleration` свойство. Можно задать `InitialPosition` и `InitialVelocity` свойства или оставляют их своим значениям по умолчанию. Можно изменить настраиваемый `Acceleration` свойство в любом шаге симуляции. Когда вы устанавливаете `AccelerationSource` свойство к `'Input port'`, можно ввести мгновенное ускорение в качестве аргумента к `step` метод. Задайте `InitialPosition` и `InitialVelocity` свойства или оставляют их как свои значения по умолчанию.
'Пользовательский'	Задайте движение платформы с помощью серии waypoints в `CustomTrajectory` свойство.

'Velocity'

Если вы устанавливаете VelocitySource свойство к 'Property', платформа перемещается с постоянной скоростью, определенной Velocity свойство. Можно задать InitialPosition свойство или оставляет это своему значению по умолчанию. Можно изменить настраиваемый Velocity свойство в любом шаге симуляции.

Когда вы устанавливаете VelocitySource свойство к 'Input port', можно ввести мгновенную скорость в качестве аргумента к step метод. Задайте исходное положение с помощью InitialPosition свойство или отпуск это как значение по умолчанию.

'Acceleration'

Когда вы устанавливаете AccelerationSource свойство к 'Property', платформа перемещается с постоянным ускорением, определенным Acceleration свойство. Можно задать InitialPosition и InitialVelocity свойства или оставляют их своим значениям по умолчанию. Можно изменить настраиваемый Acceleration свойство в любом шаге симуляции.

Когда вы устанавливаете AccelerationSource свойство к 'Input port', можно ввести мгновенное ускорение в качестве аргумента к step метод. Задайте InitialPosition и InitialVelocity свойства или оставляют их как свои значения по умолчанию.

'Пользовательский' Задайте движение платформы с помощью серии waypoints в CustomTrajectory свойство.

Свойства

`MotionModel`	Объектная модель движения Объектная модель движения в виде `'Velocity'`, `'Acceleration'`, или `'Custom'`. Когда вы устанавливаете это свойство на `'Velocity'`, платформа следует за постоянной траекторией скорости во время каждого шага симуляции. Когда вы устанавливаете это свойство на `'Acceleration'`, платформа следует за постоянной ускоряющей траекторией во время каждого шага симуляции. Когда вы устанавливаете свойство на `'Custom'`, движение платформы следует за последовательностью waypoints, заданного `CustomTrajectory` свойство. Объект выполняет кусочную кубичную интерполяцию на waypoints, чтобы вывести положение и скорость на каждом временном шаге. Значение по умолчанию: `'Velocity'`
`InitialPosition`	Исходное положение платформы Исходное положение платформы в виде вектор-столбца 3 на 1 с действительным знаком в форме `[x;y;z]` или 3 с действительным знаком N матрицей, где N является количеством платформ. Каждый столбец принимает форму `[x;y;z]`. Модули положения являются метрами. Значение по умолчанию: `[0;0;0]`
`InitialVelocity`	Начальная скорость платформы Начальная скорость платформы в виде вектор-столбца 3 на 1 с действительным знаком в форме `[vx;vy;vz]` или 3 с действительным знаком N матрицей, где N является количеством платформ. Каждый столбец, принимающий форму `[vx;vy;vz]`. Скоростные единицы являются метрами в секунду. Это свойство только применяется, когда вы устанавливаете `MotionModel` свойство к `'Velocity'` и `VelocitySource` к `'Input port'`, или когда вы устанавливаете `MotionModel` свойство к `'Acceleration'`. Значение по умолчанию: `[0;0;0]`
`VelocitySource`	Источник скоростных данных Источник скоростных данных в виде одного из `'Property'` или `'Input port'`. Когда вы устанавливаете значение этого свойства к `'Property'`, используйте `Velocity` свойство установить скорость. Когда вы устанавливаете это свойство на `'Input port'`, используйте входной параметр `step` метод, чтобы установить скорость. Это свойство применяется, когда вы устанавливаете `MotionModel` свойство к `'Velocity'`. Значение по умолчанию: `'Property'`
`Velocity`	Текущая скорость платформы Задайте текущую скорость платформы как вектор-столбец с действительным знаком 3 на 1 в форме `[vx;vy;vz]` или 3 N матрицей с действительным знаком для нескольких платформ. Каждый столбец, принимающий форму `[vx;vy;vz]`. Скоростные единицы являются метрами/секунда. Размерность N является количеством платформ. Это свойство применяется, когда вы устанавливаете `MotionModel` свойство к `'Velocity'` и `VelocitySource` к `'Property'`. Это свойство является настраиваемым. Значение по умолчанию: `[0;0;0]`
`AccelerationSource`	Источник ускоряющих данных Источник ускоряющих данных в виде одного из `'Property'` или `'Input port'`. Когда вы устанавливаете значение этого свойства к `'Property'`, задайте ускорение с помощью `Acceleration` свойство. Когда вы устанавливаете это свойство на `'Input port'`, используйте входной параметр `step` метод, чтобы установить ускорение. Это свойство применяется, когда вы устанавливаете `MotionModel` свойство к `'Acceleration'`. Значение по умолчанию: `'Property'`
`Acceleration`	Ускорение платформы Задайте текущее ускорение платформы как вектор-столбец 3 на 1 с действительным знаком в форме `[ax;ay;az]` или 3 с действительным знаком N матрицей с каждым столбцом, принимающим форму `[ax;ay;az]`. Размерность N является количеством платформ. Ускоряющие модули являются метрами/секундой/секундой. Это свойство применяется, когда вы устанавливаете `MotionModel` свойство к `'Acceleration'` и `AccelerationSource` к `'Property'`. Это свойство является настраиваемым. Значение по умолчанию: `[0;0;0]`
`CustomTrajectory`	Пользовательская траектория waypoints. Пользовательская траектория waypoints в виде M с действительным знаком-by-L матрица или M-by-L-by-N массив. M является количеством waypoints. L равняется или 4 или 7. Когда L равняется 4, первый столбец указывает время, в которое измеряется положение платформы. 2^nd до 4^th столбцы являются измерениями положения в x, y, и координатами z. Скорость выведена из измерений положения. Когда L равняется 7, 5-му до семь^th столбцы в матрице являются скоростными измерениями в x, y, и координатами z. Когда вы устанавливаете `CustomTrajectory` свойство к 3D массиву, количеству страниц, N, представляет количество платформ. Единицы измерения времени находятся в секундах, модули положения исчисляются в метрах, и скоростные единицы исчисляются в метрах в секунду. Чтобы включить это свойство, установите `MotionModel` свойство к `'Custom'`.
`ScanMode`	Механический режим сканирования Механический режим сканирования для платформы в виде `'None'`, `'Circular'`', или `'Sector'`, где `'None'` значение по умолчанию. Когда вы устанавливаете `ScanMode` свойство к `'Circular'`, скан платформы по часовой стрелке 360 градусов постоянно в области азимутального направления осей ориентации платформы. Когда вы устанавливаете `ScanMode` свойство к `'Sector'`, платформа сканирует по часовой стрелке в азимутальном направлении в осях ориентации платформы в диапазоне`, указанном AzimuthSpan` свойство. Когда скан платформы достигает пределов промежутка, скан инвертирует направление и сканирует назад к другому пределу скана. Сканирование происходит в осях ориентации платформы.
`InitialScanAngle`	Начальный угол сканирования платформы Начальный угол сканирования платформы в виде 1 N вектором, где N является количеством платформ. Сканирование происходит в системе локальной координаты платформы. `InitialOrientationAxes` задает исходную систему локальной координаты. В начале симуляции оси ориентации заданы `InitialOrientationAxes` вращаются углом, заданным в `InitialScanAngle` свойство. Значением по умолчанию является нуль. Модули в градусах. Это свойство применяется, когда вы устанавливаете `ScanMode` свойство к `'Circular'` или `'Sector'`. Пример: [30 40]
`AzimuthSpan`	Промежуток азимута Угол азимута охватывает в виде N-by-2 матрицу, где N является количеством платформ. Каждая строка матрицы указывает диапазон скана соответствующей платформы в форме `[ScanAngleLowerBound ScanAngleHigherBound]`. Значением по умолчанию является `[-60 60]`. Модули в градусах. Чтобы включить это свойство, установите `ScanMode` к `'Sector'`.
`AzimuthScanRate`	Частота развертки азимута Частота развертки азимута в виде 1 N вектором, где N является количеством платформ. Каждая запись в векторе является частотой развертки азимута для соответствующей платформы. Значением по умолчанию являются 10 степеней/секунда. Модули находятся в степенях/секунда. Чтобы включить это свойство, установите `ScanMode` свойство к `'Circular'` или `'Sector'`.
`InitialOrientationAxes`	Начальные оси ориентации платформы Начальные оси ориентации платформы в виде 3х3 ортонормированной матрицы с действительным знаком для единой платформы или как 3 3 N матрицей с действительным знаком для нескольких платформ. Размерность N является количеством платформ. Когда матрица ориентации имеет размер 3х3, эти три столбца представляют оси системы локальной координаты (xyz). Когда матрица ориентации 3 3 N для каждого индекса страницы, получившаяся 3х3 матрица представляет оси системы локальной координаты. Значение по умолчанию: `[1 0 0;0 1 0;0 0 1]`
`OrientationAxesOutputPort`	Выведите оси ориентации Чтобы получить мгновенные оси ориентации платформы, установите это свойство на `true` и используйте соответствующий выходной аргумент при вызове `step`. Если вы не хотите получать оси ориентации платформы, установите это свойство на `false`. По умолчанию: false

Методы

сброс	Сбросьте платформу к исходному положению
шаг	Выведите текущее положение, скорость и оси ориентации платформы

Характерный для всех системных объектов
`release`	Позвольте изменения значения свойства Системного объекта

Примеры

свернуть все

Симулируйте движение платформы

Скрипт Open Live Script

Создайте платформу в начале координат, имеющем скорость (100,100,0) метры в секунду. Симулируйте движение платформы для двух временных шагов, приняв, что время, истекшее для каждого шага, является одной секундой. Положение платформы обновляется после каждого шага.

sPlat = phased.Platform([0; 0; 0],[100; 100; 0]);
T = 1;

В первом вызове шага положение в его начальном значении.

[pos,v] = step(sPlat,T);
pos

Во втором вызове шага, изменений положения.

[pos,v] = step(sPlat,T);
pos

Движение модели кружащегося самолета

Скрипт Open Live Script

Начните с самолета, перемещающегося в 150 км/ч в кругу радиуса 10 км и убывающего одновременно на уровне 20 м/секунда. Вычислите движение самолета от его мгновенного ускорения в качестве аргумента к step метод. Установите начальную ориентацию платформы к идентичности, совпадающей с глобальной системой координат.

Настройте сценарий

Задайте исходное положение и скорость самолета. Самолет имеет наземную область значений 10 км и высоту 20 км.

range = 10000;
alt = 20000;
initPos = [cosd(60)*range;sind(60)*range;alt];
originPos = [1000,1000,0]';
originVel = [0,0,0]';
vs = 150.0;
phi = atan2d(initPos(2)-originPos(2),initPos(1)-originPos(1));
phi1 = phi + 90;
vx = vs*cosd(phi1);
vy = vs*sind(phi1);
initVel = [vx,vy,-20]';
platform = phased.Platform('MotionModel','Acceleration',...
    'AccelerationSource','Input port','InitialPosition',initPos,...
    'InitialVelocity',initVel,'OrientationAxesOutputPort',true,...
    'InitialOrientationAxes',eye(3));
relPos = initPos - originPos;
relVel = initVel - originVel;
rel2Pos = [relPos(1),relPos(2),0]';
rel2Vel = [relVel(1),relVel(2),0]';
r = sqrt(rel2Pos'*rel2Pos);
accelmag = vs^2/r;
unitvec = rel2Pos/r;
accel = -accelmag*unitvec;
T = 0.5;
N = 1000;

Вычислите траекторию

Задайте ускорение объекта, перемещающегося в круг в x-y плоскости. Ускорение является v^2/r к источнику.

posmat = zeros(3,N);
r1 = zeros(N);
v = zeros(N);
for n = 1:N
    [pos,vel,oax] = platform(T,accel);
    posmat(:,n) = pos;
    vel2 = vel(1)^2 + vel(2)^2;
    v(n) = sqrt(vel2);
    relPos = pos - originPos;
    rel2Pos = [relPos(1),relPos(2),0]';
    r = sqrt(rel2Pos'*rel2Pos);
    r1(n) = r;
    accelmag = vel2/r;
    accelmag = vs^2/r;
    unitvec = rel2Pos/r;
    accel = -accelmag*unitvec;
end

Отобразите итоговую ориентацию системы локальной координаты.

disp(oax)

   -0.3658   -0.9307   -0.0001
    0.9307   -0.3658   -0.0010
    0.0009   -0.0005    1.0000

Постройте траекторию и положение источника

posmat = posmat/1000;
figure(1)
plot3(posmat(1,:),posmat(2,:),posmat(3,:),'b.')
hold on
plot3(originPos(1)/1000,originPos(2)/1000,originPos(3)/1000,'ro')
xlabel('X (km)')
ylabel('Y (km)')
zlabel('Z (km)')
grid
hold off

Figure contains an axes object. The axes object contains 2 objects of type line.

Задайте движение платформы Используя Waypoints

Скрипт Open Live Script

Этот пример показывает

Создайте waypoints из параболического движения.

x0 = 100;
y0 = -150;
z0 = 0;
vx = 5;
vy = 10;
vz = 0;
ax = 1;
ay = -1;

t = [0:2:20];
x = x0 + vx*t + ax/2*t.^2;
y = y0 + vy*t + ay/2*t.^2;
z = z0*ones(size(t));
wpts = [t.' x.' y.' z.'];

Создайте объект платформы с движением, определенным с помощью waypoints.

pltfm = phased.Platform('MotionModel','Custom','CustomTrajectory',wpts);
tstep = .5;
nsteps = 40;
X = [];

Усовершенствуйте платформу во временных шагах один наполовину второй;.

for k = 1:nsteps
    [pos,vel] = pltfm(tstep);
    X = [X;pos'];
end
plot(x,y,'o'); hold on
plot(X(:,1),X(:,2),'.')
hold off;

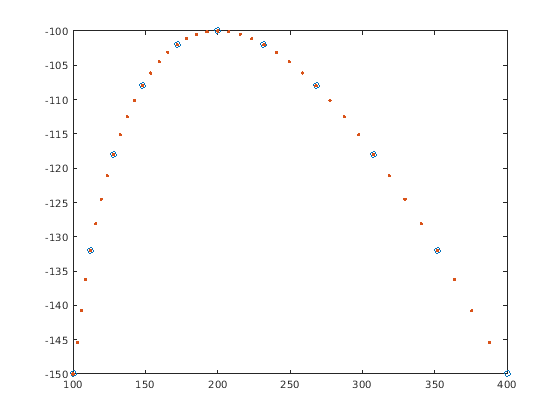

Figure contains an axes object. The axes object contains 2 objects of type line.

Больше о

развернуть все

Ориентация платформы

Платформа имеет связанную систему локальной координаты, заданную тремя ортонормированными векторами оси. Направление и величина вектора скорости могут измениться с каждым вызовом step метод. Когда платформа подвергается криволинейному движению, ориентация системных осей локальной координаты вращается с движением платформы. Смена направления вектора скорости задает матрицу вращения. Та же матрица вращения затем используется, чтобы вращать систему локальной координаты также. Когда вектор скорости обеспечивает постоянное направление, матрица вращения является единичной матрицей. Начальная ориентация системы локальной координаты задана с помощью InitialOrientationAxes свойство. Когда вы задаете несколько платформ, каждая платформа вращается независимо.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).
