beamwidth

Вычислите и отобразите ширину луча массива

свернуть все на странице

Синтаксис

beamwidth(array,freq)
beamwidth(array,freq,Name,Value)
[bw,angles] = beamwidth(___)

Описание

пример

beamwidth(array,freq) строит 2D диаграмму направленности мощности (в дБ) array для всех углов азимута в фиксированном угле возвышения нулевых степеней. График отображает ширину луча на уровне половинной мощности (в градусах) на частоте, заданной в freq (в Гц) и углы (в градусах) в азимуте, в котором величина диаграммы направленности мощности уменьшается на 3 дБ с пика основного луча.

beamwidth(array,freq,Name,Value) строит ширину луча заданным параметром Name установите на заданный Value. Можно задать дополнительные аргументы пары "имя-значение" в любом порядке как (Name1,Value1,...,NameN,ValueN).

Пример: beamwidth(array,3e8,'Cut','Elevation')

пример

[bw,angles] = beamwidth(___) возвращает угловую ширину луча bw (в градусах). Функция также возвращает соответствующие угловые значения (в градусах), которые отмечают ширину луча.

Примеры

свернуть все

Скрипт Open Live Script

Постройте ширину луча массива гидролокатора, действующего на частоте 2 кГц, когда скорость распространения звука в воде составит 1 500 м/с.

Массив гидролокатора состоит из универсальной линейной матрицы (ULA) с 20 элементами. Полагайте, что элемент ULA backbaffled phased.IsotropicProjector с VoltageResponse из 100 вольт и с FrequencyRange от 10 Гц до 300 кГц. Создайте phased.ULA возразите, чтобы смоделировать универсальную линейную матрицу.

 projector = phased.IsotropicProjector('BackBaffled',true,...
        'VoltageResponse',100,'FrequencyRange',[10 300000])
projector =
  phased.IsotropicProjector with properties:

    VoltageResponse: 100
     FrequencyRange: [10 300000]
        BackBaffled: true


myArray = phased.ULA('Element',projector,'NumElements',20,...
    'ElementSpacing',1500/200e3/2)
myArray =
  phased.ULA with properties:

           Element: [1x1 phased.IsotropicProjector]
       NumElements: 20
    ElementSpacing: 0.0037
         ArrayAxis: 'y'
             Taper: 1

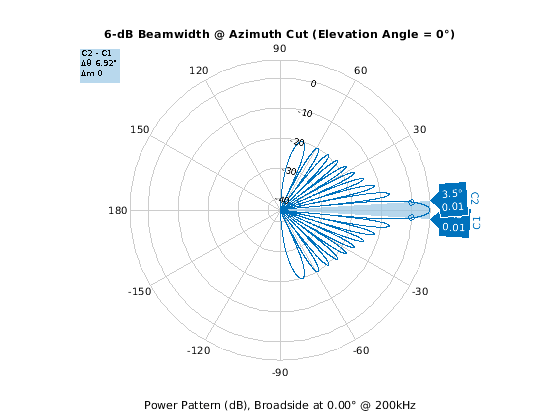

Используя beamwidth функционируйте, вычислите и постройте ширину луча на 6 дБ массива гидролокатора.

beamwidth(myArray,200e3,'dBDown',6,'PropagationSpeed',1500)

Figure contains an object of type uicontrol.

ans = 6.9200
Скрипт Open Live Script

Вычислите ширину луча на уровне половинной мощности и углы универсальной линейной матрицы (ULA) с 20 элементами антенных элементов косинуса.

Создайте phased.CosineAntennaElement объект с 'CosinePower' набор экспонент к 1,5.

myAnt = phased.CosineAntennaElement
myAnt =
  phased.CosineAntennaElement with properties:

    FrequencyRange: [0 1.0000e+20]
       CosinePower: [1.5000 1.5000]

Создайте phased.ULA возразите, чтобы смоделировать ULA с 20 элементами антенных элементов косинуса. Эти элементы расположены с интервалами на уровне 0,5 метров на плоскости азимута.

array = phased.ULA('Element',myAnt,'NumElements',20)
array =
  phased.ULA with properties:

           Element: [1x1 phased.CosineAntennaElement]
       NumElements: 20
    ElementSpacing: 0.5000
         ArrayAxis: 'y'
             Taper: 1

Вычислите ширину луча и углы массива, когда это будет действовать в 3e8 Гц. Задайте ширину луча, которая будет вычислена вдоль плоскости вертикального изменения.

[BW,Ang] = beamwidth(array,3e8,'Cut','Elevation')
BW = 74.8200

Ang = 1×2

  -37.4100   37.4100

Входные параметры

свернуть все

Массив элементов датчика в виде одного из следующих Системных объектов:

Частота раньше вычисляла ширину луча в виде скаляра в Гц.

Пример: 3e8

Типы данных: double

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: beamwidth(array,3e8,'Cut','Azimuth','CutAngle',45) строит ширину луча массива, который действует на частоте 0,3 ГГц с набором направления среза к 'Azimuth', и угловой набор сокращения до 45 градусов.

Направление среза на пробеле вертикального изменения азимута, вдоль которого ширина луча вычисляется в виде разделенной запятой пары, состоящей из 'Cut' и 'Azimuth' для плоскости азимута и 'Cut' и 'Elevation' для плоскости вертикального изменения.

Соответствующий угол (в градусах) для плоскости, чтобы получить необходимое 2D сокращение в виде разделенной запятой пары, состоящей из 'CutAngle' и скаляр. Если 'Cut' задан как 'Azimuth', затем 'CutAngle' (Вертикальное изменение) должно находиться между [−90, 90] степени. Если 'Cut' задан как 'Elevation', затем 'CutAngle' (Азимут) должен находиться между [−180, 180] степени.

Типы данных: double

Значение степени (в дБ) от пика основного лепестка в виде разделенной запятой пары, состоящей из 'dBDown' и положительная скалярная величина. Значение по умолчанию составляет 3 дБ, который переводит в ширину луча на уровне половинной мощности. Чтобы вычислить ширину луча первого пустого указателя, задайте 'dBDown' значение как Inf.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Скорость распространения в виде разделенной запятой пары, состоящей из 'PropagationSpeed' и положительная скалярная величина (в m/s).

Типы данных: double

Веса применились к массиву элементов датчика в виде разделенной запятой пары, состоящей из 'Weights' и вектор-столбец длины-N, где N является числом элементов в массиве.

Типы данных: double

Выходные аргументы

свернуть все

Угловая ширина луча массива элементов датчика, возвращенных как скаляр в градусах.

Типы данных: double

Угловые значения ширины луча, возвращенной как вектор 1 на 2. Эти два элемента в векторе [amin, amax] задает ширину луча bw как amax −amin.

Смотрите также

Объекты

Введенный в R2020b
