resp = polsignature(rcsmat) возвращает нормированную сополяризацию эффективной площади рассеивания (co-pol) подпись, resp (в квадратных метрах), определенный из рассеивающейся матрицы сечения, rcsmat из объекта. Подпись является функцией поляризации передающей антенны, заданной углом эллиптичности и углом наклона эллипса поляризации. В этом случае синтаксиса угол эллиптичности принимает значения [-45:45] и угол наклона принимает значения [-90:90]. Выход resp 181 91 матрица, элементы которой соответствуют подписи в каждой паре углового угла наклона эллиптичности.

resp = polsignature(rcsmat,type), кроме того, задает тип сигнатуры поляризации как один из 'c'|'x', где 'c' создает сигнатуру сополяризации и 'x' создает перекрестную поляризацию (cross-pol) подпись. Значением по умолчанию этого параметра является 'c'. Выход resp 181 91 матрица, элементы которой соответствуют подписи в каждой паре углового угла наклона эллиптичности. Этот синтаксис может использовать входные параметры в предыдущем синтаксисе.

resp = polsignature(rcsmat,type,epsilon), кроме того, задает угол эллиптичности поляризации передающей антенны (в градусах) как вектор длины-M. Угол epsilon должен находиться между-45 ° и 45 °. Аргумент resp 181 M матрицей, элементы которой соответствуют подписи в каждой паре углового угла наклона эллиптичности. Этот синтаксис может использовать любой из входных параметров в предыдущих синтаксисах.

resp = polsignature(rcsmat,type,epsilon,tau), кроме того, задает угол наклона эллипса поляризации переданной волны (в градусах) как вектор длины-N. Угол tau должен быть между-90 ° и 90 °. Подпись, resp, представлен в зависимости от поляризации передающей антенны. Поляризация передающей антенны характеризуется углом эллиптичности, epsilon, и угол наклона, tau. Аргумент resp N-by-M матрица, элементы которой соответствуют подписи в каждой паре углового угла наклона эллиптичности. Этот синтаксис может использовать любой из входных параметров в предыдущих синтаксисах.

polsignature(___) строит трехмерную поверхность с помощью любой из форм синтаксиса, заданных выше.

Примеры

Сигнатура сополяризации двугранного угла

Вычислите и постройте ответ сополяризации на матрицу поперечного сечения рассеяния, rscmat, из образуемого двумя пересекающимися плоскостями объекта. Задайте угловые значения эллиптичности как [-45:45] и значения угла наклона как [-90:90]. Отобразите матрицу ответа как изображение.

Вычислите ответ сополяризации.

rscmat = [-1,0;0,1];
resp = polsignature(rscmat);

Постройте ответ сополяризации.

el = [-45:45];
tilt = [-90:90];
imagesc(el,tilt,resp);
ylabel('Tilt (degrees)');
xlabel('Ellipticity Angle (degrees)')
axis image
ax = gca;
ax.XTick = [-45:15:45];
ax.YTick = [-90:15:90];
title('Co-polarization signature of dihedral');
colorbar;

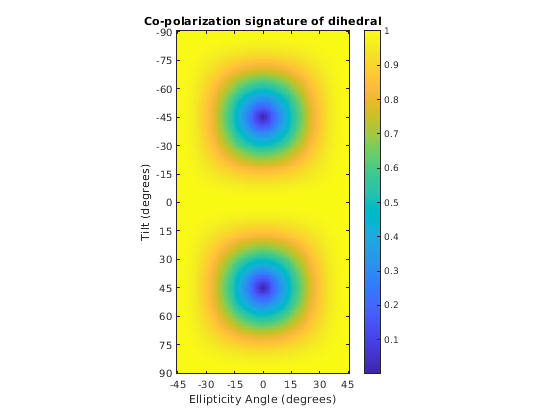

Figure contains an axes object. The axes object with title Co-polarization signature of dihedral contains an object of type image.

Подпись перекрестной поляризации двугранного угла

Вычислите и постройте ответ перекрестной поляризации на матрицу поперечного сечения рассеяния, rscmat, из образуемого двумя пересекающимися плоскостями объекта. Задайте угловые значения эллиптичности как [-45:45] и значения угла наклона как [-90:90]. Отобразите матрицу ответа как изображение.

Вычислите ответ перекрестной поляризации. Для этого установите type аргумент к 'x'.

rscmat = [-1,0;0,1];
resp = polsignature(rscmat,'x');

Постройте ответ перекрестной поляризации.

el = [-45:45];
tilt = [-90:90];
imagesc(el,tilt,resp);
ylabel('Tilt (degrees)');
xlabel('Ellipticity Angle (degrees)');
axis image
ax = gca;
ax.XTick = [-45:15:45];
ax.YTick = [-90:15:90];
title('Cross-polarization signature of dihedral');
colorbar;

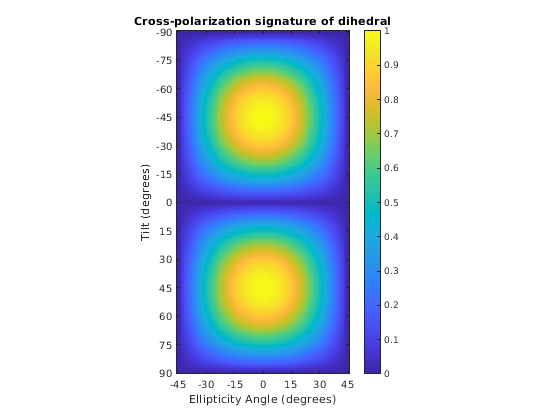

Figure contains an axes object. The axes object with title Cross-polarization signature of dihedral contains an object of type image.

Подписи для линейной поляризации с варьировавшимися углами наклона

Обнулите угол эллиптичности и варьируйтесь угол наклона от-90 до +90 градусов, чтобы сгенерировать все возможные линейные направления поляризации. Затем график и сополяризация и подписи перекрестной поляризации.

rscmat = [-1,0;0,1];
el = [0];
respc = polsignature(rscmat,'c',el);
respx = polsignature(rscmat,'x',el);
tilt = [-90:90];
plot(tilt,respc,'b',tilt,respx,'r')
ax = gca;
ax.XLim = [-90,90];
ax.XTick = [-90:15:90];
legend('Co-polarization','Cross-polarization')
title('Signatures for linear polarization')
xlabel('Tilt angle (degrees)')
ylabel('Signature')

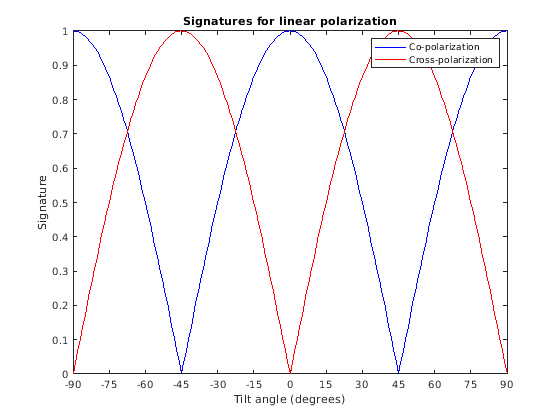

Figure contains an axes object. The axes object with title Signatures for linear polarization contains 2 objects of type line. These objects represent Co-polarization, Cross-polarization.

Сигнатура сополяризации двугранного угла для левых и правых круговых поляризаций

В этом примере показано, как получить численные значения для сигнатур поляризации образуемой двумя пересекающимися плоскостями цели для левых и правых циркулярных поляризованных инцидентных волн.

Задайте матрицу эффективной площади рассеивания двугранного угла

rscmat = [-1,0;0,1];

Задайте левую циркулярно поляризованную волну и получите ее угол наклона и эллиптичность.

fv = 1/sqrt(2)*[1;1i];
[tilt_lcp,el_lcp] = polellip(fv);
disp([tilt_lcp,el_lcp])

    45    45

Задайте право циркулярно поляризованная волна комплексным спряжением левой циркулярно поляризованной волны. Получите угол наклона эллипса поляризации и эллиптичность.

[tilt_rcp,el_rcp] = polellip(conj(fv));
disp([tilt_rcp,el_rcp])

    45   -45

Оба угла наклона являются 45 градусами. Вычислите сополяризацию и подписи перекрестной поляризации для этих двух волн.

el = [el_lcp, el_rcp];
tilt = tilt_rcp;
respc = polsignature(rscmat,'c',el,tilt);
respx = polsignature(rscmat,'x',el,tilt);
disp(respc)

     1     1

disp(respx)

     1     1

Объемная поверхностная диаграмма сигнатуры сополяризации общей цели

Используйте общую матрицу RCSM, чтобы создать 3-D объемную поверхностную диаграмму.

rscmat = [1i*2,0.5; 0.5, -1i];
el = [-45:45];
tilt = [-90:90];

Без выходных аргументов, polsignature автоматически создает объемную поверхностную диаграмму.

polsignature(rscmat,'c',el,tilt);

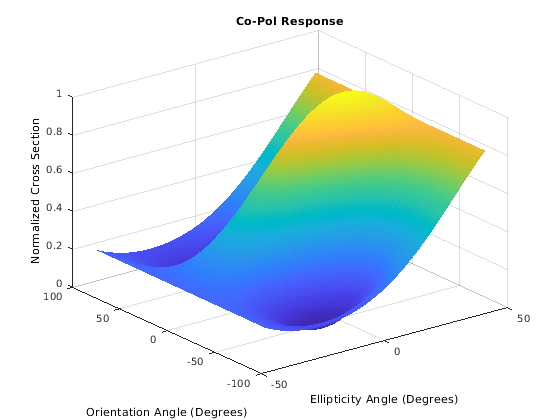

Figure contains an axes object. The axes object with title Co-Pol Response contains an object of type surface.

Входные параметры

`rcsmat` — Матрица рассеяния эффективной площади рассеивания
Матрица с комплексным знаком 2 на 2

Матрица рассеяния эффективной площади рассеивания (RCSM) объекта, заданного как матрица с комплексным знаком, 2 на 2. Матрица рассеяния эффективной площади рассеивания описывает поляризацию рассеянной волны в зависимости от поляризации инцидентной волны на цель. Ответ на инцидентную волну может быть построением от отдельных ответов до горизонтальных и вертикальных компонентов поляризации падающего поля. Эти компоненты взяты относительно передающей антенны или системы локальной координаты массивов. Рассеянная волна может быть разложена на горизонтальные и вертикальные компоненты поляризации относительно получить антенны или системы локальной координаты массивов. Матричный RCSM содержит четыре компонента [rcs_hh rcs_hv;rcs_vh rcs_vv] где каждый компонент является эффективной площадью рассеивания, заданной поляризацией передающих и приемных антенн.

rcs_hh – Горизонтальный ответ из-за горизонтального компонента поляризации передачи
rcs_hv – Горизонтальный ответ из-за вертикального компонента поляризации передачи
rcs_vh – Вертикальный ответ из-за горизонтального компонента поляризации передачи
rcs_vv – Вертикальный ответ из-за вертикального компонента поляризации передачи

В моностатическом радарном случае, когда волна является backscattered, матрица RCSM симметрична.

Пример: [-1,1i;1i,1]

Типы данных: double
Поддержка комплексного числа: Да

`type` — Тип сигнатуры поляризации
`'c'` (значение по умолчанию) | отдельный символ `'c'|'x'`

Тип сигнатуры поляризации рассеянной волны задан отдельным символом: 'c' обозначение copolarized подписи или 'x' обозначение перекрестной поляризованной подписи.

Пример: 'x'

Типы данных: char

`epsilon` — Угол эллиптичности эллипса поляризации переданной волны
[-45:45] (значение по умолчанию) | скаляр или 1 M вектором-строкой с действительным знаком

Угол эллиптичности эллипса поляризации переданной волны, заданной как вектор длины-M. Модули являются степенями. Угол эллиптичности описывает форму эллипса. По определению касательная угла эллиптичности является отношением со знаком полунезначительной оси к полуглавной оси эллипса поляризации. Поскольку абсолютное значение этого отношения не может превысить единицу, угол эллиптичности находится между ±45 °.

Пример: [-45:0.5:45]

Типы данных: double

`tau` — Угол наклона эллипса поляризации переданной волны
[-90:90] (значение по умолчанию) | скаляр или 1 N вектором-строкой с действительным знаком.

Угол наклона эллипса поляризации переданной волны, заданной как вектор длины-N. Модули являются степенями. Угол наклона задан как угол между полуглавной осью эллипса и x - ось. Поскольку эллипс симметричен, эллипс с углом наклона 100 ° является тем же эллипсом как один с углом наклона-80 °. Поэтому угол наклона должен только быть заданным между ±90 °.

Пример: [-30:2:30]

Типы данных: double

Выходные аргументы

`resp` — Нормированный ответ величины
скаляр или N-by-M матрица с действительным знаком.

Нормированный ответ величины, возвращенный как скаляр или N-by-M, матрица с действительным знаком, имеющая значения между 0 и 1. resp возвращает значение для каждой пары угла наклона эллиптичности.
