Схема тестирования, созданная, чтобы проверять характеристики компенсатора давления. Источник давления соединяется с двумя путями к потоку, каждым с фиксированным отверстием и отверстием переменного сечения, которое действует как переменная загрузка. Вдоль одного пути к потоку установлен компенсатор давления.

Схема тестирования, созданная, чтобы проверять характеристики прооперированного пилотами запорного клапана. Клапан загружается с тремя идеальными источниками давления, два из которых создают перепад давления через основную соединительную линию, в то время как третье подает давление к входу пилота X. Экспериментальное давление позволяет поток через клапан, даже если основной перепад давления отрицателен.

Схема тестирования, созданная, чтобы проверять характеристику потока давления действующего прямым образом регулятора давления. Модель клапана состоит из отверстия, гидромеханического конвертера, предварительно загруженная пружина и жесткий упор.

Поведение делителя потока подвергается различным загрузкам. Модель состоит из блока питания, делителя потока и двух потребителей. Блок питания моделируется с помощью источника скорости потока жидкости и регулятора давления. Блок Flow Divider разделяет поток между этими двумя отверстиями переменного сечения.

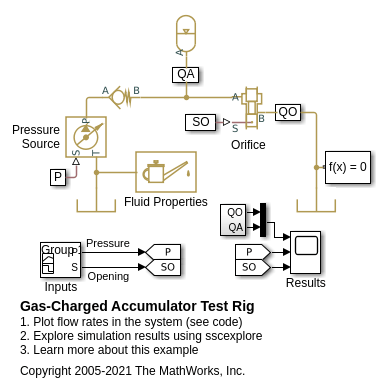

testrig для заряженного газом аккумулятора. Аккумулятор заряжен источником давления, в то время как отверстие закрыто, сохранено при его заряженном давлении запорным клапаном и разряжено, когда отверстие открывается.

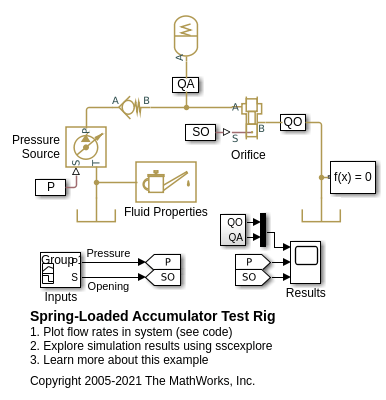

testrig для пружинного аккумулятора. Аккумулятор заряжен источником давления, в то время как отверстие закрыто, сохранено при его заряженном давлении запорным клапаном и разряжено, когда отверстие открывается.

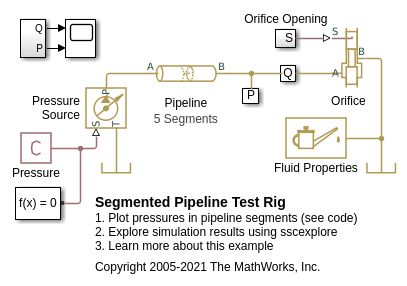

Тестовая буровая установка раньше исследовала эффект гидравлического удара, который происходит, когда отверстие переменного сечения резко отключено с полной скоростью потока жидкости, текущей посредством ветви. Поведение гидравлического удара трубопровода может быть исследовано путем изменения размерностей трубопровода, количества сегментов в модели трубопровода, свойствах жидкости, скорости закрытия клапана и минимальном открытии.

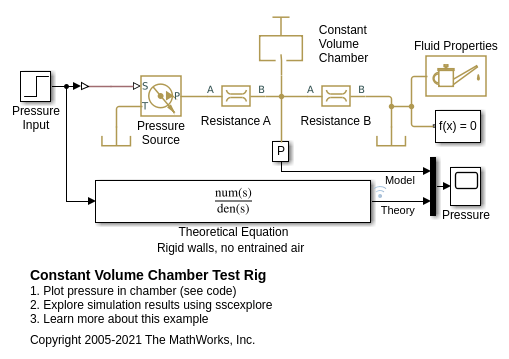

Поведение постоянной емкости объема, отсоединенной шагу, увеличивается в давлении. Емкость помещается между двумя линейными гидравлическими сопротивлениями и подвергается резкому изменению в давлении предоставления. Емкость является частью стального цилиндрического трубопровода внутреннего диаметра на 0,03 м, внешнего диаметра на 0,036 м, и 16,5 м длиной. Если стена емкости установлена в твердый, и сумма растворенного воздуха является нулем, скачок давления во входе емкости может быть определен аналитически.
