Пользовательский гидравлический цилиндр

Этот пример показывает пользовательскую модель гидроцилиндра, которая не использует эффект сжимаемости жидкости в полостях цилиндра. Гидроцилиндр двойного действия, соединенный с клапаном с 4 путями, чтобы смоделировать простой привод с обратной связью.

Модель

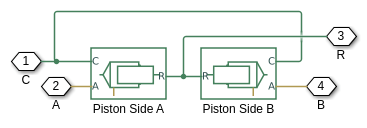

Цилиндрическая подсистема

Результаты симуляции от Simscape Logging

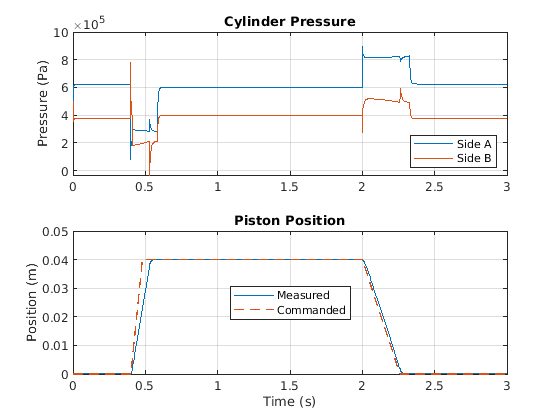

Графики ниже показа давления в цилиндре и положении поршня.
