Этот пример показывает привод, который управляет устройством рабочий модуль, выполняющий последовательность трех технологических операций: крупная развертка, прекрасная развертка и расширение. Скорость привода контролируется одним из трех компенсированных давлению клапанов контроля потока, измеряющих, возвращаются, текут из цилиндра. Выбор соответствующего управления потоками выполняется распределительными клапанами, которые активируются блоком управления.

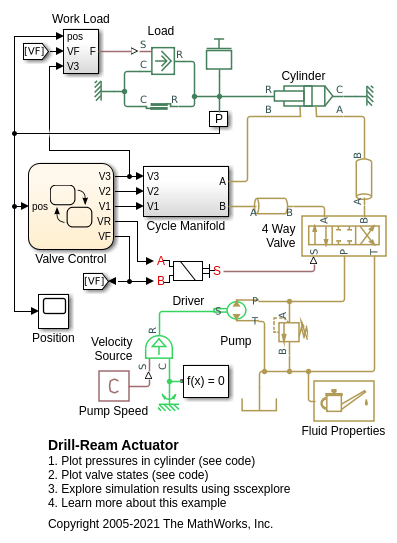

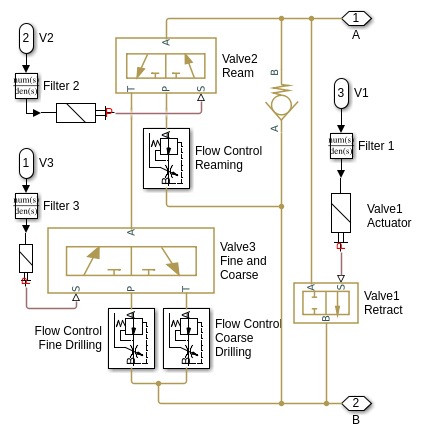

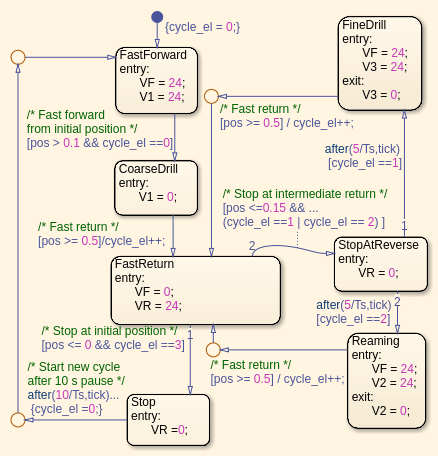

От Управления Клапаном VF сигналов и VR являются сигналами, которые активируют движения вперед и обратные ходы, соответственно, путем сдвига основного распределительного клапана. Сигнал V1 обычно активируется - закрытый клапан, от которого Отрекаются Valve1. Когда открыто, Valve1 Отрекаются, обходит все управление потоками и устанавливает быструю скорость пересечения. V2 управляет клапаном Стопка Valve2. Когда обесточено, этот клапан направляет, возвращают поток посредством Расширения Управления потоками, которое установлено в расширение скорости. Сигнал V3 направляет поток или через Управление потоками Прекрасная Развертка или через Управление потоками Крупная Развертка.
Загрузка симулирована как позиционно-зависимая сила с помощью блока поиска по таблице.
Клапаны контроля потока располагаются как подсистема, состоявшая из фиксированного отверстия и компенсатора давления.

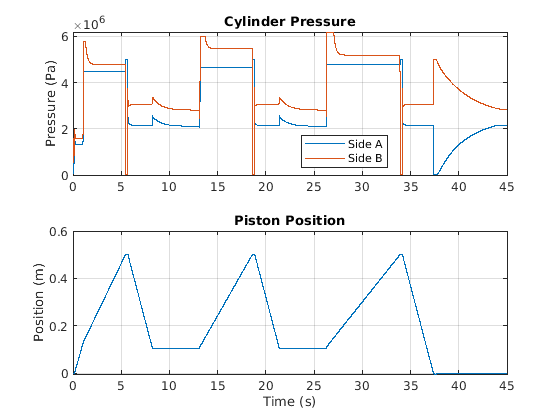

Графики ниже показа давления в цилиндре и положении поршня. Три рабочих скорости показывают в графиках.

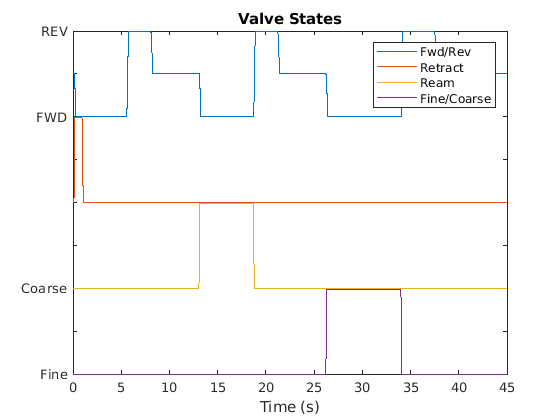

Графики ниже показа состояния различных клапанов. Форвард/Реверс имеет 3 состояния (Передают/Блокируют/Инвертируют), в то время как у других есть два состояния. Отрекитесь и Стопка имеют состояния и Прекрасного/Крупного клапана включения - выключения, выбирает между двумя различными ограничениями потока.
