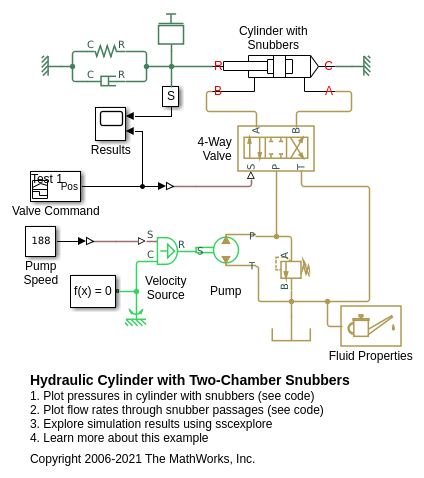

Этот пример показывает гидравлический цилиндр, оборудованный пользовательской моделью демпферов (демпферы) с обеих сторон цилиндра. Демпферы реализованы как демпферы 2D емкости, разделенные кустарником демпфирования, когда поршень близко подходит к концу диапазона. Демпфирование обеспечивает гидравлическое торможение, когда цилиндр достигает конца своего диапазона, поглощая часть кинетической энергии системы, прежде чем поршень достигнет остановки конца.
Следующий рисунок показывает принципиальную схему одного конца гидравлического цилиндра с проходами демпфера:

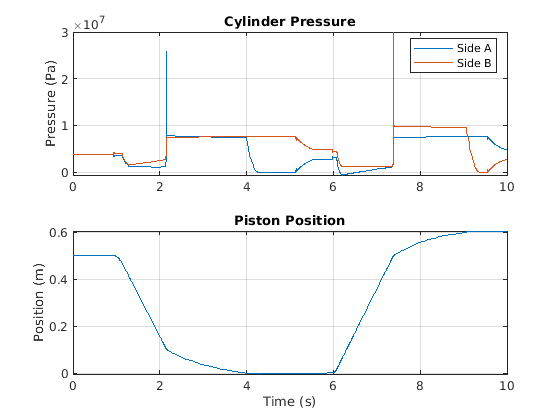

Графики ниже показа давления в цилиндре и положении поршня.

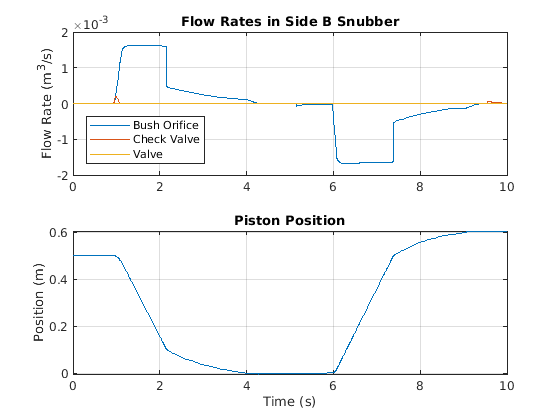

Графики ниже показа скорость потока жидкости в жидких проходах, которые составляют демпфер на стороне B цилиндра. Когда клапан с четырьмя путями соединяет насос, чтобы примкнуть B, запорный клапан открывается, чтобы разрешить гидравлической жидкости вытекать из демпфера и в основную емкость. Поршень перемещается гладко далеко от жесткого упора, открывая более крупный проход между жидким портом и емкостью и завершениями запорного клапана. Во время второй половины цикла очень небольшое количество потока жидкости проходит через клапан демпфера, позволяя поршню курсировать более гладко в жесткий упор.
