Этот пример показывает, что типичный гидравлический цилиндрический привод раньше управлял муфтами сцепления, тормозами и другими устройствами, установленными на вращающихся валах. Основной элемент привода является поршнем, который двигается вперед-назад под давлением обеспеченный через центральную развертку в вале и через каналы в муфте. В примере привод действует против предварительно загруженной пружины, которая имеет тенденцию продвигать поршень против стены муфты.

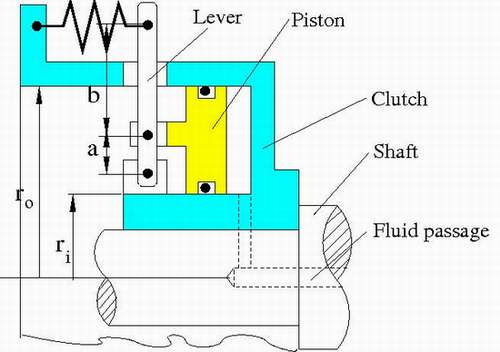

Следующий рисунок показывает принципиальную схему вращающегося гидравлического привода:
- Внутренний поршневой радиус
- Внешний поршневой радиус
,
- Длины руки рычага
Когда давление подано к жидкому проходу в вале, статическое давление, вместе с давлением, разработанным во вращающейся емкости, сборки вплоть до него преодолевают усилие предварительной нагрузки и переключают поршень вперед.
В примере гидравлическая система питается насосом с доставкой 4,5 л/мин. Предохранительный клапан установлен в 20 панелей. Управление движением выполняется с распределительным клапаном с 3 путями, который первоначально соединяет емкость муфты с баком. Когда управляющий сигнал применяется, проход к баку закрывается, и емкость соединяется с насосом.
Два цикла привода симулированы в примере. Первый диапазон выполняется с валом, вращающимся при скорости вращения 120 рад/с. Скорость вращения во время второго диапазона составляет 275 рад/с.

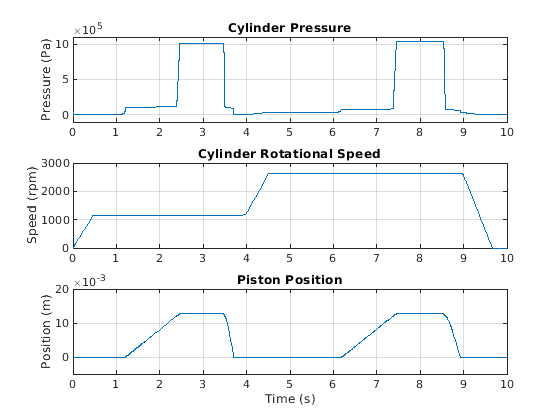

Графики ниже показа давление, скорость и расширение вращающегося гидравлического цилиндра. Немного более высокое давление замечено во втором диапазоне из-за более высокой скорости вращения цилиндра.
