Система водоснабжения

Этот пример показывает систему водоснабжения, состоящую из трех насосных станций, расположенных в 45, 25, и 30 м относительно к базовой плоскости, соответственно. Все три станции, как ожидают, накачают воду в баке, расположенном на уровне 61 м. Все баки являются достаточно большими, чтобы принять, что уровень жидкости остается почти постоянным, позволяя им быть смоделированным с Блоком Постоянный Основной Бак. Начальная громкость воды в каждом баке регулируется к 100 м^3. Каждая насосная станция состоит из бака, двух центробежных насосов, установленных параллельно, и движущая сила, вращающаяся на уровне 1 700 об/мин. Характеристики насоса заданы с помощью интерполяционных таблиц.

Цель симуляции состоит в том, чтобы определить установившиеся скорости потока жидкости и давления. Поэтому все трубопроводы симулированы с Блоком Сопротивление Трубопровода НД, и никакие системные движущие силы не наблюдаются.

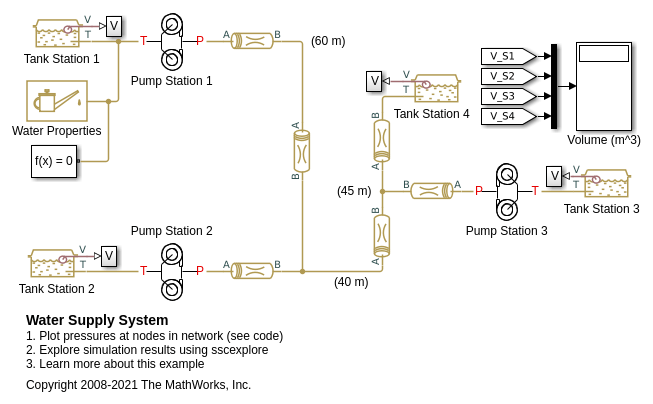

Модель

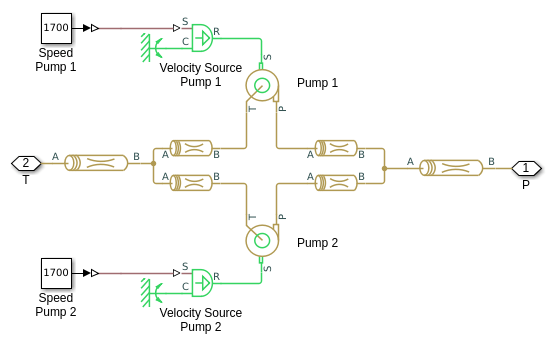

Насосная станция 1 подсистема

Результаты симуляции от Simscape Logging

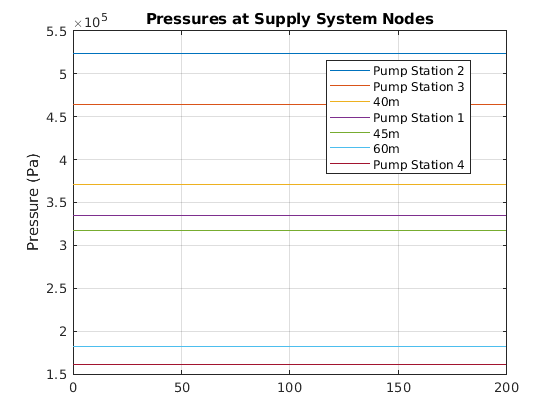

График ниже показов давление в каждом узле в системе водоснабжения.
