Этот пример показывает хорошо установку струйного насоса. Хорошо установка струйного насоса, представленная в этом примере, состоит из смонтированного поверхностью центробежного насоса и струйного насоса, установленного в значительно ниже поверхности воды.

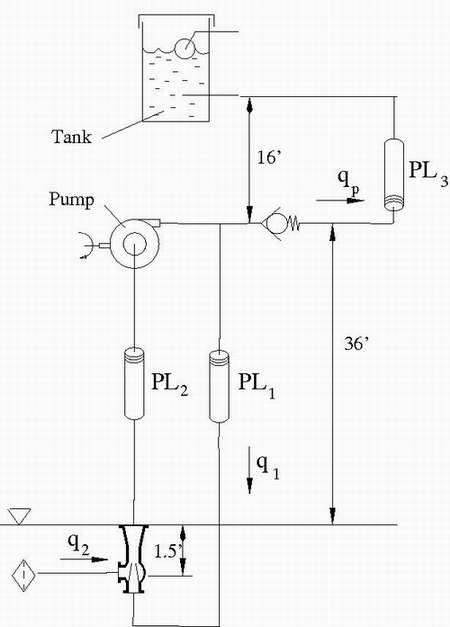

В этой хорошо установке струйного насоса, расстоянии между центробежным насосом и уровнем воды 36 футов. Струйный насос, установленный в хорошо на 1,5 фута ниже поверхности воды. Смотрите схематическое ниже.
Центробежное давление на выходе из насоса составляет 20 фунтов на квадратный дюйм, и его доставка при номинальных условиях, как ожидают, составит приблизительно 130 галлонов/min. Трубопровод между центробежным выходом насоса и входом струйного насоса имеет 2 дюйма диаметром и 37,5 футов длиной. Диаметр трубопровода, соединяющего струйный насос, выход и центробежный вход насоса составляют 4 дюйма, и это 36 футов длиной. Центробежный выход насоса разделен на две части: каждый идет через запорный клапан в бак, и остальное отклонено к входу струйного насоса. Доставка блока насоса должна быть больше 25 галлонов/минута. Центробежный насос NPSH должен быть больше 2 фунтов на квадратный дюйм.
Параметры струйного насоса были первоначально определены на основе рекомендаций, предоставленных в Руководстве Насоса Karassic, мной. J. и др. (третий выпуск, 2001), и затем измененный, чтобы упростить вычисления. В результате первичная скорость потока жидкости (
) струйного насоса составляет 104,5 галлона в минуту, вторичная скорость потока жидкости (
) составляет 26,5 галлонов в минуту, и выход блока насоса (
) составляет 26,5 галлонов в минуту.

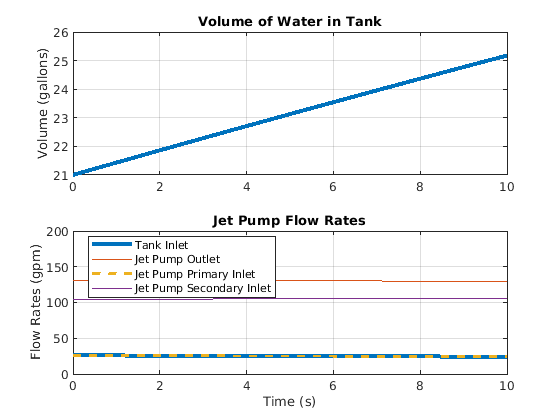

Графики ниже скоростей потока жидкости показа в и из струйного насоса и объема бака с водой.
