Модель

Следующий рисунок показывает модель электрогидравлики ограниченная система дифференциала промаха с тестовой обвязкой. Электронный блок управления отправляет команду в электромагнитный клапан регулирования давления на основе относительного промаха между правыми и левыми колесами. Электромагнитный клапан регулирования давления подает давление на исполнительном механизме, который в свою очередь применяет ограниченное управление промахом.

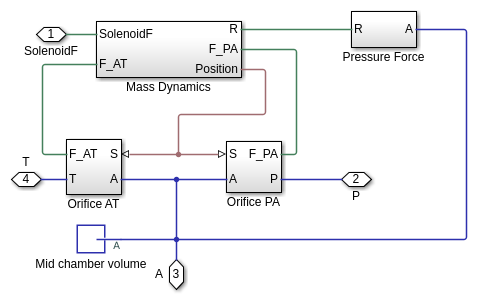

Соленоидная подсистема регулирования давления

Эта подсистема показывает моделирование электромагнитного клапана регулирования давления.

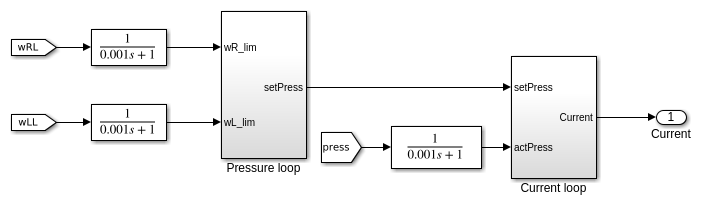

Подсистема электронного блока управления

Эта подсистема показывает моделирование управления соленоида регулирования давления.

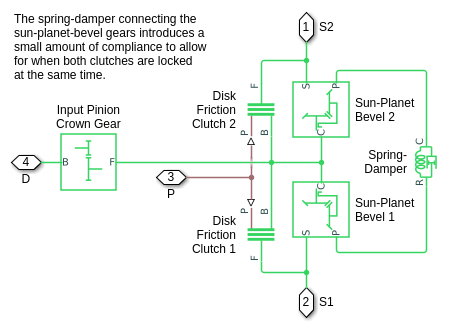

Ограниченная подсистема дифференциала промаха

Эта подсистема показывает моделирование ограниченного дифференциала промаха.

Шины ограниченная подсистема дифференциала промаха

Эта подсистема показывает моделирование шин для ограниченного дифференциала промаха.

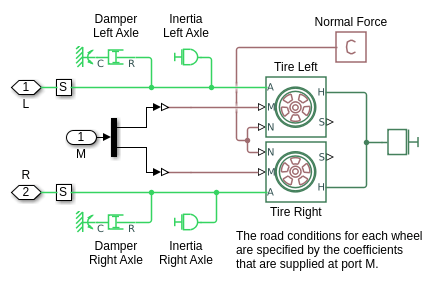

Шины открытая дифференциальная подсистема

Эта подсистема показывает моделирование шин для открытого дифференциала.

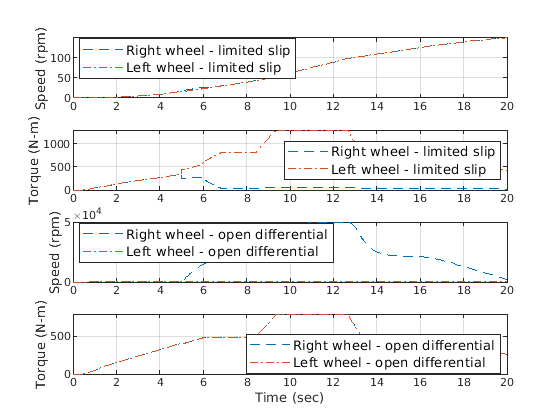

Результаты симуляции от логгирования Simscape™

На основе данных входных параметров модель генерирует график скорости и профиля крутящего момента, достигнутого для левых и правых колес.
