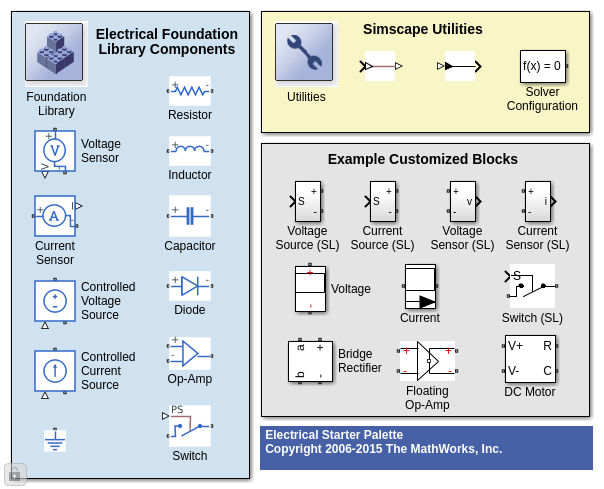

Начальная точка для создания новой электрической модели. Модель также открывает Электрическую Палитру Начинающего, которая показывает, как можно создать собственную индивидуально настраиваемую библиотеку, которая также обеспечивает ссылки на компоненты Библиотеки Основы.

Две модели схемы RC, одно использование ввод/вывод Simulink® блокируется и одно использование физические сети Simscape™.

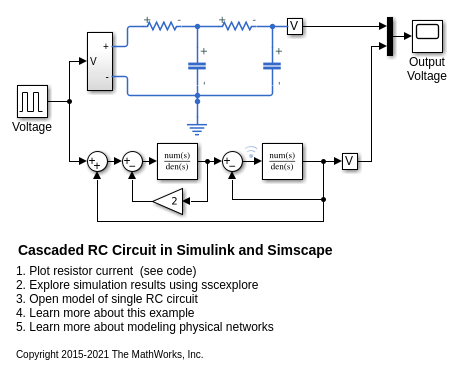

Две модели каскадной схемы RC, одно использование ввод/вывод Simulink® блокируется и одно использование физические сети Simscape™.

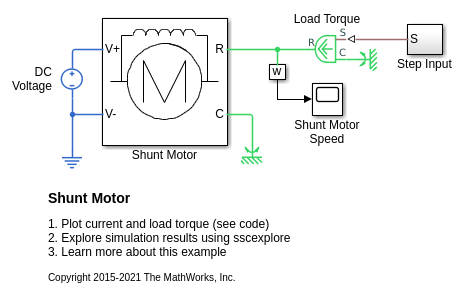

Модель двигателя постоянного тока с параллельным возбуждением. В модели обмотка возбуждения и обмотка якоря соединены параллельно. В эквивалентной схеме представлены следующие параметры: сопротивление якоря Ra=110 Ом, сопротивление обмотки возбуждения Rf = 2.46 кОм и коэффициентом противо-ЭДС Laf = 5.11. Противо-ЭДС задана как Laf*If*Ia*w, где, If - ток обмотки возбуждения, Ia - ток якоря и w - угловая скорость ротора в radians/s. Инерция ротора J составляет 2.2e-4kgm^2, и коэффициент демпфирования ротора B равен 2.8e-6 Nm / (radian/s).

Эта модель основана на Микродвигателе DC Серии 0615 Faulhaber. Значения параметров установлены, чтобы совпадать с 1.5-вольтовым вариантом этого двигателя. Модель использует эти параметры, чтобы проверить заключенную в кавычки производителями скорость без загрузок, ток без загрузок, и крутящий момент останова.

Смоделируйте свинцово-кислотный элемент батареи с помощью языка Simscape™, чтобы реализовать нелинейные уравнения компонентов эквивалентной схемы. Таким образом, в противоположность моделированию полностью в Simulink®, связь между компонентами модели и задающие физические уравнения более понятны. Для уравнений определения и их валидации, смотрите Джеки, R. "Простой, Эффективный Свинцово-кислотный Процесс Моделирования Батареи для Выбора Компонента Электрической системы", SAE World Congress & Exhibition, апрель 2007, касательно 2007-01-0778.

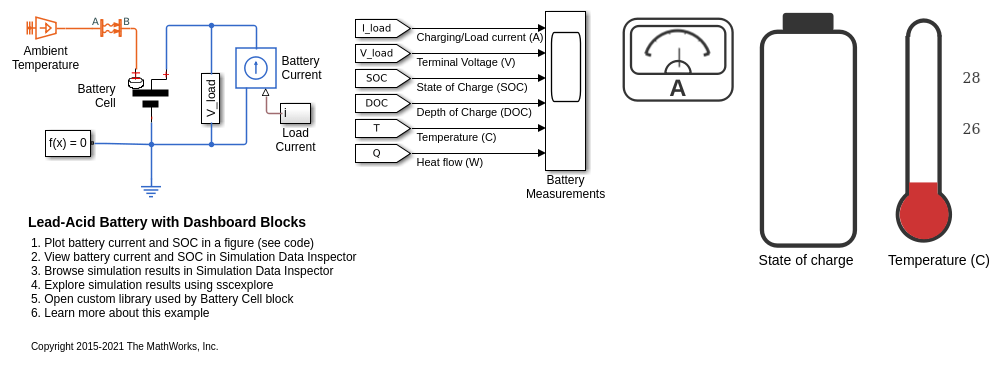

Смоделируйте свинцово-кислотный элемент батареи с помощью языка Simscape™ и анимируйте результаты симуляции с помощью настроенных блоков инструментальной панели.

Симулируйте блок батарей, состоящий из нескольких подключенных последовательно ячеек эффективным способом. Это также показывает, как отказ может быть введен в одну из ячеек, чтобы видеть удар на эффективность батареи и температуры ячейки. Для КПД идентичные подключенные последовательно ячейки просто не моделируются путем соединения моделей ячейки последовательно. Вместо этого отдельная ячейка используется, и терминальное напряжение, увеличенное количеством ячеек. Отказ представлен путем изменения параметров для Ячейки 10 подсистем Отказа, сокращения и способности и напряжения разомкнутой цепи, и увеличения значений сопротивления.

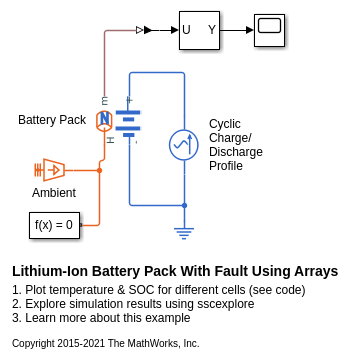

Симулируйте блок батарей, который состоит из нескольких подключенных последовательно ячеек. Это также показывает, как можно ввести отказ в одну из ячеек, чтобы видеть удар на эффективность батареи и температуры ячейки. Блок батарей моделируется на языке Simscape™ путем соединения моделей ячейки в ряду с помощью массивов. Можно представлять отказ путем определения различных параметров для дефектной ячейки.

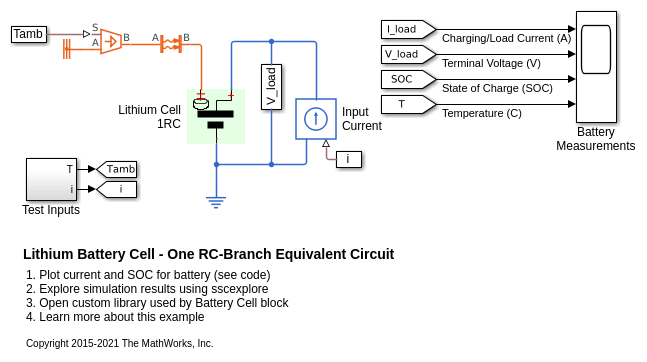

Смоделируйте литиевую ячейку с помощью языка Simscape™, чтобы реализовать элементы модели эквивалентной схемы с одной ветвью RC. Для уравнений определения и их валидации, смотрите Т. Хурию, М. Серэоло, Й. Гаццарри, Р. Джеки. "Высокое качество Электрическая Модель с Тепловой Зависимостью для Характеристики и Симуляции Большой мощности Элементы батареи Lithium", IEEE Международная Конференция по Электромобилю, март 2012.

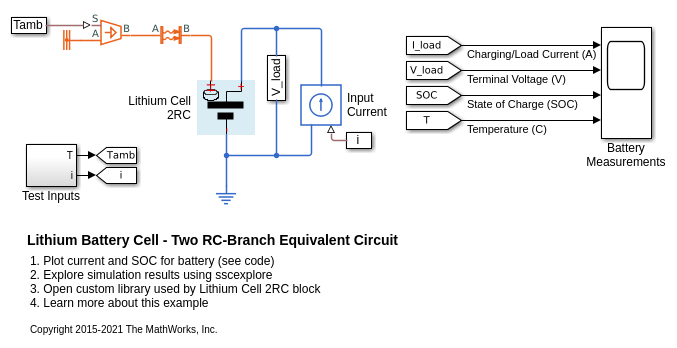

Смоделируйте литиевую ячейку с помощью языка Simscape™, чтобы реализовать элементы модели эквивалентной схемы с двумя ветвями RC. Для уравнений определения и их валидации, смотрите Т. Хурию, М. Серэоло, Й. Гаццарри, Р. Джеки. "Высокое качество Электрическая Модель с Тепловой Зависимостью для Характеристики и Симуляции Большой мощности Элементы батареи Lithium", IEEE Международная Конференция по Электромобилю, март 2012.

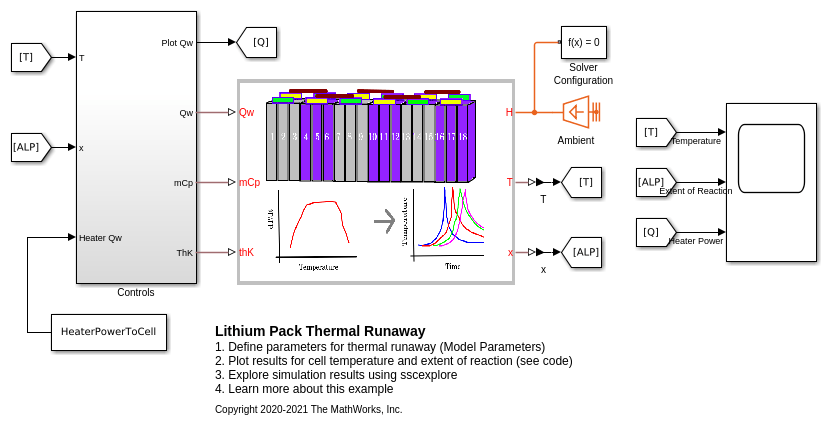

Смоделируйте тепловой пробой в пакете литий-ионного аккумулятора. Модель измеряет выделение тепла ячейки, ячейка "тепла ячейки, чтобы" расположиться каскадом, и последующее повышение температуры в ячейках, на основе проекта. Тепло злоупотребления теплового пробоя ячейки вычисляется с помощью данных о калориметре. Симуляция запущена, чтобы оценить количество ячеек, которые входят в безудержный режим, когда всего одной ячейкой злоупотребляют. Чтобы задержать или отменить межклеточное тепловое расположение каскадом, этот пример демонстрирует тепловой барьер между ячейками.

Реализация нелинейного биполярного транзистора на основе эквивалентной схемы Эберс-Молл. R1 и R2 устанавливают номинальную рабочую точку, и маленькое усиление сигнала приблизительно установлено отношением R3/R4. 1uF развязывающие конденсаторы были выбраны, чтобы представить незначительный импеданс на уровне 1 кГц. Модель сконфигурирована для линеаризации так, чтобы частотная характеристика могла быть сгенерирована.

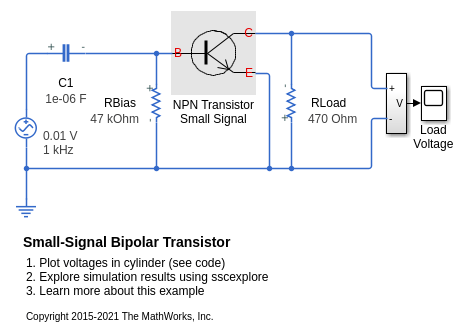

Использование эквивалентной транзисторной модели маленькой сигнала, чтобы оценить эффективность усилителя с общим эмиттером. 47K резистор является резистором смещения, требуемым установить номинальную рабочую точку, и резистор на 470 Ом является нагрузочным резистором. Транзистор представлен эквивалентной схемой гибридного параметра параметрами схемы h_ie (основное сопротивление схемы), h_oe (выходная проводимость), h_fe (передайте текущее усиление), и h_re (противоположное отношение передачи напряжения). Набор параметров типичен для транзистора BC107 Group B. Усиление приблизительно дано-h_fe*470/h_ie =-47. 1uF развязывающий конденсатор был выбран, чтобы представить незначительный импеданс на уровне 1 кГц по сравнению с входным сопротивлением h_ie, таким образом, выходное напряжение должно составить 47*10 мВ = 0.47-вольтовый пик.

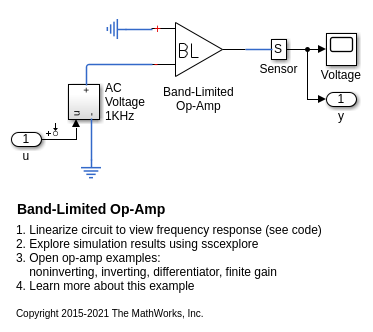

Как более высокая точность или более подробные модели компонента могут быть созданы из библиотечных блоков Основы. Модель реализует ограниченный полосой операционный усилитель. Это включает первый порядок, динамический от входных параметров до выходных параметров, и дает намного более быструю симуляцию, чем при использовании эквивалентной схемы уровня устройств, которая обычно включала бы несколько транзисторов. Эта модель также включает воздействия импеданса ввода и вывода (Rin и Rout в схеме), но не включает нелинейные эффекты, такие как ограничение скорости нарастания.

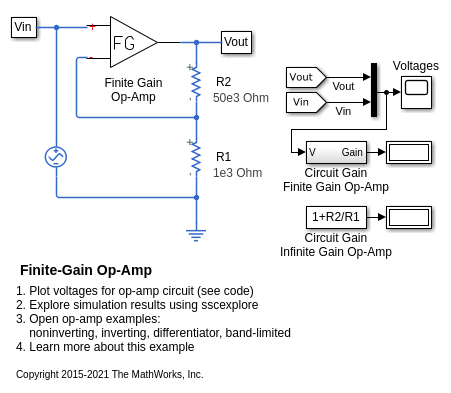

Как более высокая точность или более подробные модели компонента могут быть созданы из библиотечных блоков Основы. Блок Op-Amp в библиотеке Foundation моделирует идеальный случай, посредством чего усиление является бесконечным, входным импедансом бесконечный нуль, и выходного импеданса. Блок Finite Gain Op-Amp в этом примере имеет коэффициент усиления разомкнутого контура 1e5, входное сопротивление 100K Ом и выходное сопротивление 10 Ом. В результате усиление для этой схемы усилителя немного ниже, чем усиление, которое может быть аналитически вычислено, если усиление операционного усилителя принято, чтобы быть бесконечным.

Дифференциатор, тот, который может использоваться в качестве части ПИД-регулятора. Это также иллюстрирует, как числовые проблемы симуляции могут возникнуть в некоторых идеализированных схемах. Модель запускает с конденсаторным рядом паразитный набор сопротивления к своему значению по умолчанию 1e-6 Ом. Установка его к нулевым результатам в предупреждении и очень медленной симуляции. См. Руководство пользователя для получения дополнительной информации.

Стандартная схема операционного усилителя инвертирования. Усиление дано-R2/R1, и с набором значений к Ому R1=1K и Ому R2=10K, 0.1-вольтовое входное напряжение от пика к пику усилено к от пика к пику 1V. Когда блок Op-Amp реализует идеал (i.e. бесконечное усиление) устройство, это усиление достигается независимо от выходной загрузки.

Схема операционного усилителя неинвертирования. Усиление дано 1+R2/R1, и с набором значений к Ому R1=1K и Ому R2=10K, 0.1-вольтовое входное напряжение от пика к пику усилено к 1.1-вольтовому от пика к пику. Когда блок Op-Amp реализует идеал (i.e. бесконечное усиление) устройство, это усиление достигается независимо от выходной загрузки.

Реализация нелинейного индуктора, где индуктивность зависит от тока. Для лучшей вычислительной эффективности базовое поведение задано в терминах текущего зависимого потока. Для того, чтобы дифференцировать поток, чтобы получить напряжение, задержка намагничивания включена. Результаты симуляции относительно нечувствительны к этой задержке при условии, что это - по крайней мере, порядок величины быстрее, чем самая быстрая частота интереса. Параметры для источника и задержки заданы в рабочей области MATLAB® так, чтобы ожидаемое напряжение могло быть вычислено аналитически.

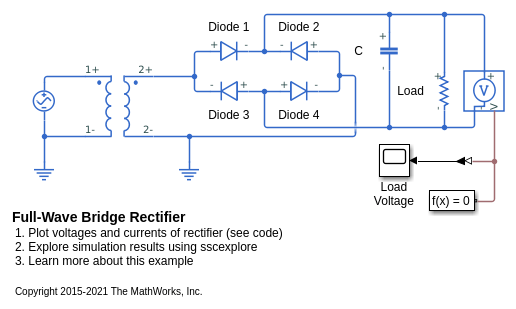

Идеальный трансформатор AC плюс двухполупериодный мостовой выпрямитель. Это преобразует AC на 120 вольт в DC на 12 вольт. Трансформатор имеет отношение поворотов 14, понижая предоставление к RMS на 8,6 вольт, i.e. 8.6*sqrt (2) = 12 вольт pk-pk. Двухполупериодный мостовой выпрямитель плюс конденсаторная комбинация затем преобразует это в DC. Резистор представляет типичную загрузку.

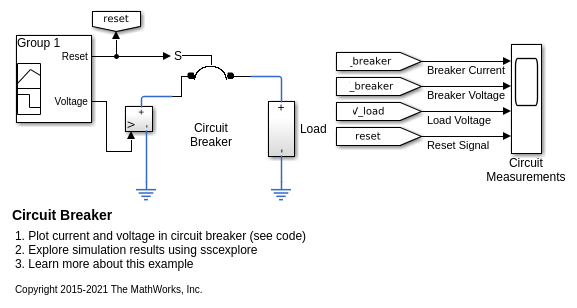

Смоделируйте выключатель. Электромеханический механизм прерывателя аппроксимирован постоянной времени первого порядка, и он принят, что механическая сила пропорциональна текущей загрузке. Это простое представление подходит для использования в большей модели полной системы. Когда 20-вольтовое предоставление применяется в одну секунду, оно приводит к току, который превышает текущую оценку выключателя, и следовательно прохождения прерывателя. Сброс затем нажимается в три секунды, и напряжение увеличено. Прерыватель затем смещается только вне текущей оценки выключателя.

Соленоид с пружинным возвратом. Соленоид моделируется как индуктивность, значение которой L зависит от положения x ныряльщика. Коэффициентом противо-ЭДС для изменяющейся во времени индуктивности дают:

Ответ предоставления мощности постоянного тока соединяется с загрузкой серии RLC. Цель состоит в том, чтобы построить ответ выходного напряжения, когда загрузка внезапно присоединена к полностью приводимому в действие предоставлению. Это сделано с помощью рабочей точки Simscape.
