Variant Connector
Удалите или отключите физические компоненты от сети
- Библиотека:
Simscape / Утилиты
Описание
Блок Variant Connector позволяет вам задать варианты в физической сети. Варианты позволяют вам исключать некоторые компоненты из симуляции, физически не удаляя компоненты из физической сети. Компоненты, которые будут отключены, должны быть соединены с портом, сопоставленным с, подготавливают данные. В процессе моделирования различное условие распространено ко всем связанным компонентам в физической сети. Если различное управление, сопоставленное с блоком, оценивает к true, все компоненты, которые соединяются с блоком, становятся активными. Если различное управление оценивает к false, все компоненты, соединенные с блоком, становятся неактивными.
Ограничения
Размещение блока Variant Connector в блоке Subsystem, который имеет и порты сохранения и Simulink® порты сигнала не поддерживаются.
Блок Variant Connector не распространяет различное условие через контур между физической сетью Simscape™ и блоками Simulink, соединенными с ним. Другими словами, если блок имеет и порты сохранения и порты Сигнала Simulink, такие как Simulink-PS Converter, блок PS-Simulink Converter или блок Subsystem, блок Variant Connector прекращает распространять различное условие за пределами того блока. Условие не распространено ни с одним из его связанных блоков. Для получения дополнительной информации смотрите Различное Распространение Условия От Различного Блока Коннектора до блока Subsystem.
Порты
Сохранение
Параметры
Connector Type — Тип блока коннектора
Leaf (значение по умолчанию) | Primary | Nonprimary
Выберите тип коннектора на основе компонентов, чтобы деактивироваться.
Leaf: Если вы хотите деактивировать все компоненты, соединенные с блоком, установите Connection Type наLeaf.Например, в этой модели, различным условием, сопоставленным с блоком Variant Connector, ConneBlk1, является
A == 1. Различным условием, сопоставленным с блоком Variant Connector, ConneBlk2, являетсяB == 1. В процессе моделирования, когдаA == 1оценивает кtrueиB == 1оценивает кfalse, все компоненты, соединенные с блоком ConneBlk1, становятся активными, и все компоненты, соединенные с блоком ConneBlk2, становятся неактивными.
Primary and Nonprimary: Если вы хотите ограничить распространение различного условия к набору компонентов, создайте Ограниченную область при помощи первичных и непервичных блоков коннектора. Чтобы сформировать ограниченную область, первичные и непервичные блоки коннектора должны иметь то же свойство Connector Tag.Когда вы устанавливаете Connection Type на
PrimaryилиNonprimary, тег коннектора блока отображен на значке блока. Тег коннектора первичного блока коннектора отображен с двойными линиями, и тег коннектора непервичного блока коннектора отображен с одними строками.
Connector Tag — Уникальный идентификатор ограниченной области
A (значение по умолчанию) | допустимый MATLAB® идентификатор, который начинается с буквы, не содержит пробелов или специальных символов и является самое большее 63 символами долго
Задайте идентификатор в параметре Connector Tag. Первичные и непервичные блоки коннектора с тем же тегом формируют Ограниченную область.
Зависимости
Чтобы включить этот параметр, установите Тип Коннектора на Primary или Nonprimary.
Variant control expression — Различные средства управления, доступные в глобальной рабочей области
true (значение по умолчанию) | выражение булева условия
Отображает различные средства управления, доступные в глобальной рабочей области. Различное управление может быть выражением булева условия, содержащим регулярную переменную MATLAB или Simulink.Variant
Чтобы отредактировать различное имя, дважды кликните ячейку Variant control expression и тип в различном выражении управления. Нажмите Apply после того, как вы отредактируете различное имя элемента управления.
Когда различное управление, сопоставленное с блоком, оценивает к true, все компоненты, соединенные с блоком, становятся активными.
Программируемое использование
Параметры блоков:
VariantControls
|
| Ввод: массив ячеек из символьных векторов |
| Значение: Различное управление, которое сопоставлено с Вариантом |
Значение по умолчанию:
'Variant'
|
Condition (read-only) — Условие для Различных средств управления
никакое значение по умолчанию
Это поле только для чтения основано на условии для связанного Различного управления в глобальной рабочей области. Создайте или измените Различное условие в Simulink.Variant диалоговое окно параметра или в глобальной рабочей области.
Для получения дополнительной информации смотрите, Создают Различные Средства управления Программно и Simulink.Variant.
Show variant condition on block — Условие варианта просмотра на значке блока
от (значения по умолчанию) | на
Выберите Show variant condition on block, чтобы отобразить различное условие, сопоставленное с блоком на значке блока.
Open block in Variant Manager — Открытое окно Variant Manager
никакое значение по умолчанию
Нажмите Open block in Variant Manager, чтобы открыть Различного менеджера.
Примеры модели
Больше о
Ограниченная область
Ограниченная область является частью модели, расположенной между одним блоком Variant Connector, где Connector type установлен в Primary и любое количество Различного Коннектора блокируется, где Connector type установлен в Nonprimary. Все блоки в ограниченной области должны использовать тот же параметр Connector tag.

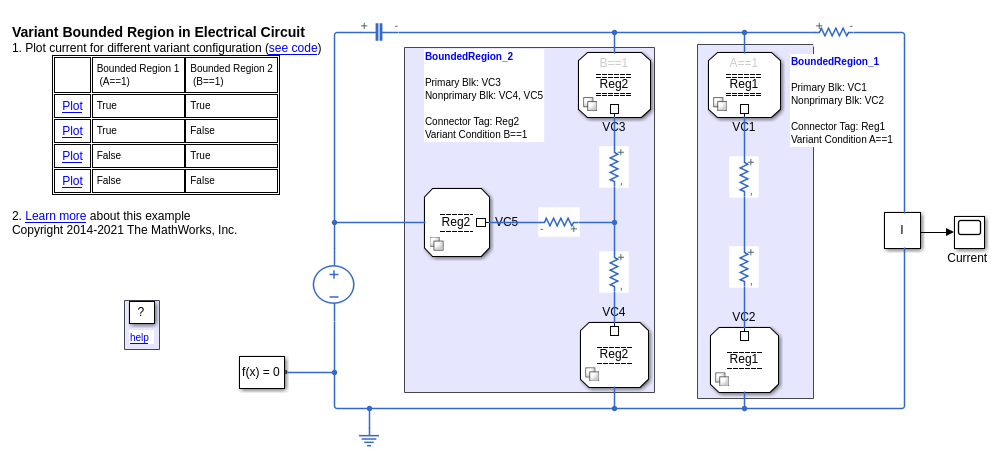

Например, эта модель имеет две ограниченных области. Первая область имеет одно основное устройство и два непервичных Различных блока Коннектора. Эти блоки соединяются друг с другом тегом коннектора Region1 и связанное различное условие A == 1. Вторая область имеет одно основное устройство и один непервичный блок Variant Connector. Эти блоки соединяются друг с другом тегом коннектора Region2 и связанное различное условие B == 1. В процессе моделирования, когда A == 1 оценивает к true, компоненты в первой области становятся активными. Когда B == 1 оценивает к false, компоненты во второй области становятся неактивными.
Когда вы создаете ограниченную область, гарантируете что:
Каждая область имеет только один первичный блок Variant Connector. Каждый первичный блок Variant Connector соединяется по крайней мере с одним непервичным блоком Variant Connector. Все Различные блоки Коннектора должны быть соединены с помощью порта, сопоставленного с информацией об условии.
Все первичные и непервичные блоки на том же уровне иерархии модели.
Каждая область имеет уникальный тег коннектора.
Область ограничена и не имеет никаких внешних связей.
Нет никаких Различных блоков Коннектора, где Condition type установлен в
Leafв ограниченной области.Никакие ограниченные области не перекрывают друг друга.
Различное распространение условия от различного блока коннектора до блока Subsystem
Блок Variant Connector не распространяет различное условие через контур между физической сетью Simscape и блоками Simulink, соединенными с ним. Другими словами, если блок имеет и порты сохранения и порты Сигнала Simulink, такие как Simulink-PS Converter, блок PS-Simulink Converter или блок Subsystem, блок Variant Connector прекращает распространять различное условие за пределами того блока. Условие не распространено ни с одним из его связанных блоков.
Например, в этой модели, когда блок Subsystem имеет и порты сохранения и порты Сигнала Simulink, блок Variant Connector не распространяет различное условие с блоком Subsystem.
Однако, если Subsystem имеет только сохраняющие порты, блок Variant Connector распространяет различное условие с блоком Subsystem и с блоками, которые соединяются с блоком Subsystem. Однако распространение останавливается в блоке PS-Simulink Converter, потому что это имеет и порты сохранения и порты Сигнала Simulink.
