Медицинский вентилятор с моделью легкого
Этот пример демонстрирует положительное давление медицинская система вентилятора. Предварительно установленная скорость потока жидкости предоставляется пациенту. Легкие моделируются с Поступательным Механическим Конвертером (MA), который преобразует сырое давление воздуха в поступательное движение. Путем установки Интерфейсной площади поперечного сечения на единицу смещение в механической поступательной сети становится прокси для объема, сила становится прокси при давлении, коэффициент упругости становится прокси для дыхательной диэлектрической емкости, и коэффициент демпфирования становится прокси для дыхательного сопротивления.
Обмен кислородом и углекислым газом в сырой воздушной смеси в настоящее время не моделируется.
Модель
Запорный клапан 1 подсистема
Подсистема управляющего сигнала
Подсистема увлажнителя
Результаты симуляции от осциллографов
Результаты симуляции от Simscape Logging

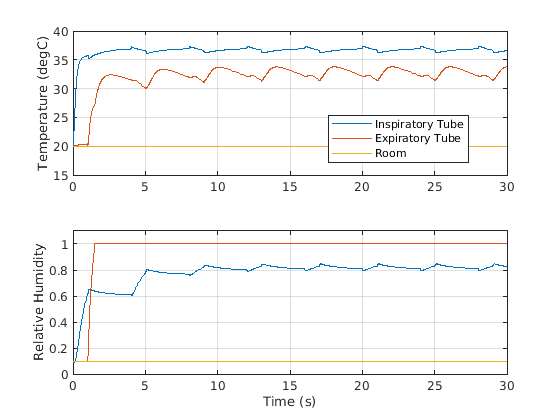

Этот график показывает температурную и относительную влажность воздуха, текущего через дыхательные и выдыхательные трубы. Воздух помещения нагрет и увлажнен, прежде чем он будет предоставлен пациенту.
Этот график показывает накопление сжатой воды в выдыхательной трубе, которая должна периодически истощаться. Вода прибывает из увлажнителя и дыхания пациента.
