Модели сырой воздушный поток в нагревании транспортного средства, вентиляции и кондиционировании воздуха (HVAC) система. Каюта транспортного средства представлена как объем сырого воздушного тепла обмена с внешней средой. Сырые воздушные потоки через откидную створку рециркуляции, вентилятор, испаритель, дверь смешения и нагреватель прежде, чем возвратиться к каюте. Откидная створка рециркуляции выбирает потребление потока из каюты или из внешней среды. Дверь блендера отклоняет поток вокруг нагревателя, чтобы контролировать температуру.

Моделирует систему контроля за состоянием окружающей среды (ECS) самолета, которая регулирует давление, температуру, влажность и озон (O3), чтобы обеспечить удобную и безопасную среду каюты. Охлаждение и сушка обеспечивается воздушной машиной цикла (ACM), которая действует в качестве обратного Цикла Брайтона, чтобы удалить тепло из герметичного горячего воздуха выхода за край механизма. Некоторый горячий воздух выхода за край смешан непосредственно с выходом ACM, чтобы скорректировать температуру. Герметизация обеспечена клапаном оттока в каюте. Эта модель симулирует ECS, действующий от горячего состояния грунта до холодного условия круиза и назад к холодному состоянию грунта.

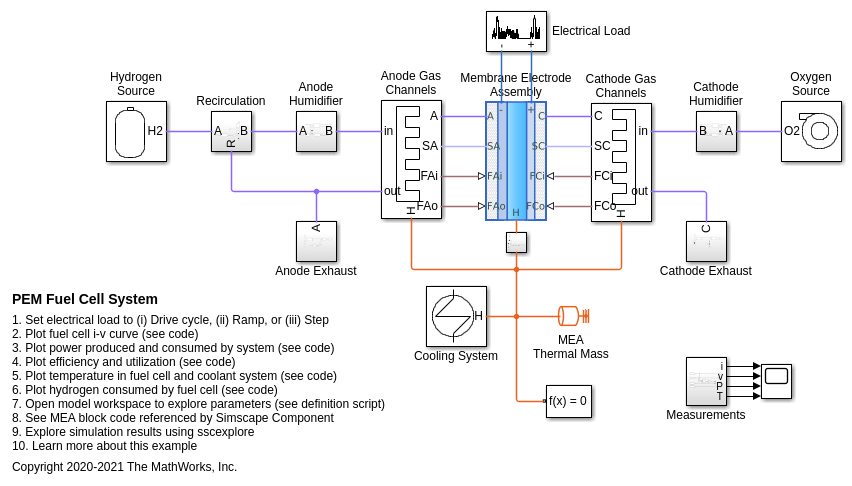

Смоделируйте стек топливного элемента протонной мембраны обмена (PEM) с пользовательским блоком Simscape. Топливный элемент PEM генерирует электроэнергию путем потребления водорода и кислорода и создания водяного пара. Пользовательский блок представляет блок мембранного электрода (MEA) и соединяется два, разделяют сырые воздушные сети: один для анодного потока газа и один для потока газа катода.

Моделирует положительное давление медицинская система вентилятора. Предварительно установленная скорость потока жидкости предоставляется пациенту. Легкие моделируются с Поступательным Механическим Конвертером (MA), который преобразует сырое давление воздуха в поступательное движение. Путем установки Интерфейсной площади поперечного сечения на единицу смещение в механической поступательной сети становится прокси для объема, сила становится прокси при давлении, коэффициент упругости становится прокси для дыхательной диэлектрической емкости, и коэффициент демпфирования становится прокси для дыхательного сопротивления.

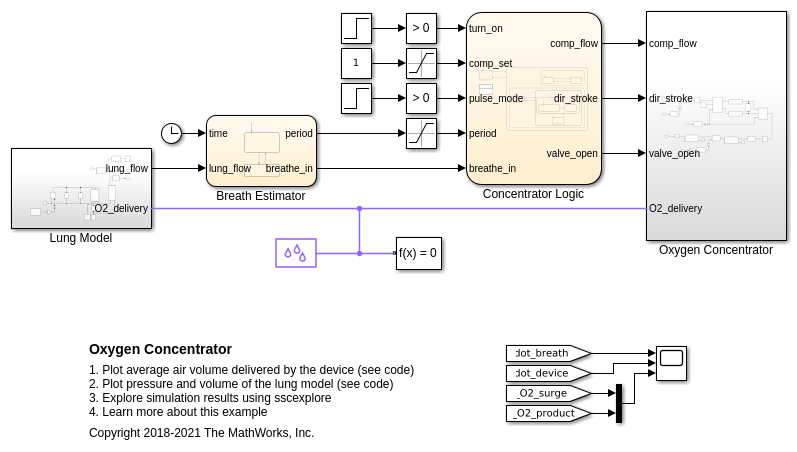

Моделирует кислородное устройство концентратора, связанное с моделью легкого. Одно из двух решет отфильтровывает азот от воздуха, чтобы произвести сконцентрированный кислород в баке продукта. Два решета периодически переключаются так, чтобы, в то время как одно решето фильтрует, другой, мог произвести чистку адсорбированного азота. Когда модель легкого вдыхает, часть богатого кислородом газа от бака продукта смешана в дыхательный поток.

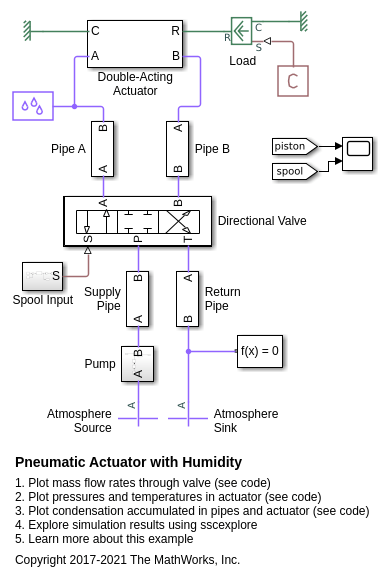

Как Библиотекой Основы Simscape™ сырые воздушные компоненты можно пользоваться, чтобы смоделировать пневматический привод, действующий во влажной среде. Распределительный клапан является подсистемой, состоявшей из четырех Переменных Локальных Ограничений (MA) блоки, и Привод Двойного действия является подсистемой, состоявшей из двух Поступательных Механических Конвертеров (MA) блоки в противоположной механической ориентации.
