Декартов 3D принтер
Этот пример демонстрирует Декартов 3D принтер. Модель позволяет вам задавать вращательное движение двигателя на каждой оси, чтобы задать путь к печати. В этом примере печатающая головка проходит ребра двух букв, S и M, с помощью предопределенных вращательных движений.
Принтер имеет три линейных привода, которые управляют движением печатающей головки вдоль x-, y-, и z-направлениями. Эти приводы моделируются Ведущими Блоками соединений Винта. Ведущие соединения винта преобразуют вращательные входные параметры в поступательные движения.

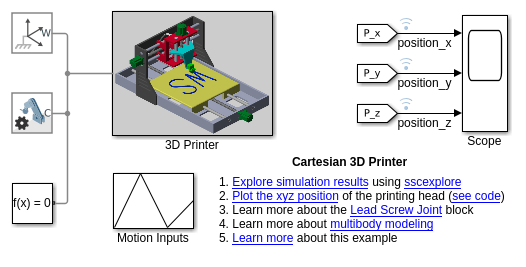

Модель
Подсистемы

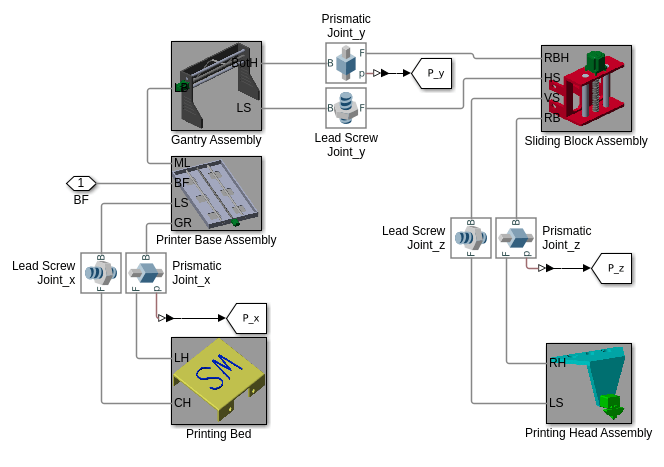

3D принтер имеет три степени свободы и состоит из пяти подсистем: кровать печати, принтер основывает блок, портальный блок, двигая блок блока и блок печатающей головки. Призматические и ведущие соединения винта ограничивают подсистемы и разрешают перемещения вдоль x-, y-, и z-оси.
Анимация Mechanics Explorer
Результаты симуляции

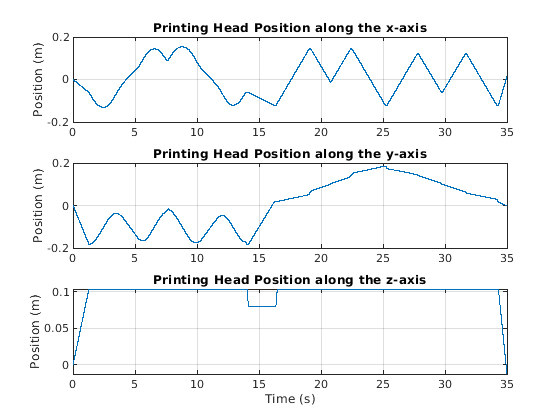

Этот график показывает x-, y-, и z-положения печатающей головки во время печати.
