Используя общий блок механизма
Этот пример демонстрирует пару механизмов с параллельными осями. Блок содержит эти два механизма и все ограничения, требуемые для набора механизма. Блок может быть сконфигурирован, чтобы смоделировать внешний или внутренний механизм, установленный путем корректировки параметров в маске.

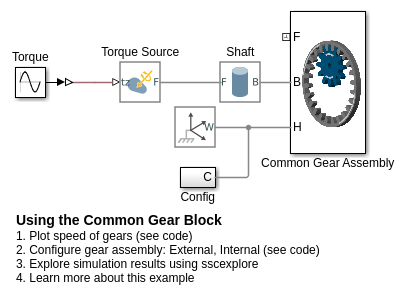

Модель
Общая подсистема блока механизма
Общая ограничительная подсистема блока механизма
Общее Ограничение Механизма требует, чтобы остальная часть механизма содержала две системы координат, с которыми это соединяется в выравнивании. Эта подсистема имеет необходимые ограничения и параметрировала Твердое Преобразование, чтобы содержать системы координат в правильном положении и ориентации.
Результаты симуляции от Simscape Logging

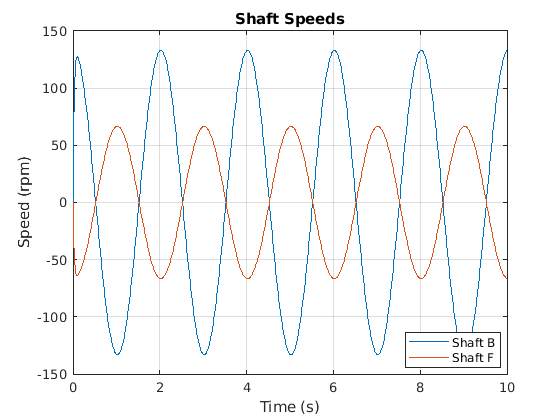

График ниже показов скорости этих двух валов, соединенных общим блоком механизма во внешней настройке.
График ниже показов скорости этих двух валов, соединенных общим блоком механизма во внутренней настройке.
