Реализуйте синхронизируемый импульсный генератор, чтобы запустить тиристоры конвертера с двенадцатью импульсами
Блоки powerlib_extras/Control, powerlib_extras/Discrete Блоки управления
Примечание
Раздел Pulse & Signal Generators библиотеки Control и Measurements содержит блок Pulse Generator (Thyristor, 12-Pulse). Это - улучшенная версия блока Synchronized 12-Pulse Generator. Новый блок показывает механизм, который устраняет дублирующиеся непрерывные и дискретные версии того же блока путем базирования настройки блока на режиме симуляции. Если ваши устаревшие модели будут содержать блок Synchronized 12-Pulse Generator, они продолжат работать. Однако для лучшей эффективности, используйте блок Pulse Generator (Thyristor, 12-Pulse) в своих новых моделях.
Блок Synchronized 12-Pulse Generator генерирует два вектора из шести импульсов, синхронизируемых на двенадцати тиристорных коммутационных напряжениях. Первый набор импульсов, обозначенного PY, отправляется в мост с шестью импульсами, соединенный с Уаем (Y) вторичную обмотку Y/Y/Delta трансформатора конвертера. Второй набор импульсов, обозначенного PD, отправляется в мост с шестью импульсами, соединенный со вторичной обмоткой дельты трансформатора конвертера.
Напряжения синхронизации, предоставленные генератору, являются тремя напряжениями фазы к земле Va, Vb, Vc, измеренный на первичной стороне (Y) Y/Y/Delta трансформатора конвертера. Импульсы PY являются сгенерированными альфа-степенями после нулевого пересечения напряжений от фазы к фазе, сгенерированных от напряжений синхронизации. Импульсы PD могут собираться привести или изолировать импульсы PY 30 градусами.
Следующий рисунок показывает синхронизацию и внутренние напряжения от фазы к фазе плюс первые три импульса выходных векторов PD и PY. В этом примере импульсы PY сгенерированы 20 градусов (альфа-угол) после, нулевое пересечение напряжений от фазы к фазе и импульсов PD изолирует импульсы PY 30 градусами.

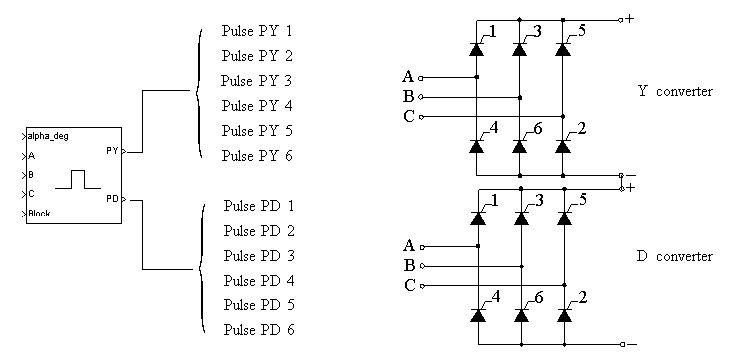

Упорядоченное расположение импульсов в двух выходных параметрах блока соответствует естественному порядку коммутации трехфазного тиристорного моста. Когда вы соединяете блок Synchronized 12-Pulse Generator выходные параметры с импульсными входными параметрами блоков Universal Bridge (с тиристорным устройством), импульсы отправляются в тиристоры следующим образом:
Если установлено в D1 (lagging), импульсы PD изолируют импульсы PY 30 градусами. Если установлено в D11 (leading), импульсы PD приводят импульсы PY 30 градусами.
Частота, в герц, напряжений синхронизации. Это обычно соответствует частоте сети.
Ширина импульсов, в градусах.
Если выбрано, генератор отправляет в каждый тиристор первый импульс, когда альфа-угол достигнут, и затем второй импульс 60 градусов позже, когда следующий тиристор в последовательности запущен. Двойная пульсация применяется отдельно на двух векторах из импульсов.
alpha_degВведите 1, альфа-сигнал увольнения, в градусах. Этот вход может быть соединен с блоком Constant, или он может быть соединен с системой контроллера, чтобы управлять импульсами генератора.
A, B, CВходные параметры 2, 3, и 4 являются напряжениями синхронизации фазы к земле Va, Vb и Vc. Напряжения синхронизации должны быть измерены в первичной стороне трансформатора конвертера.
FreqДоступный только с дискретной версией блока Synchronized 6-Pulse Generator. Этот вход должен быть соединен с блоком Constant, содержащим основную частоту в герц, или к PLL, отслеживающему частоту системы.
blockВведите 5, позволяет вам блокировать работу генератора. Импульсы отключены, когда прикладной сигнал больше нуля.
PYВыведите 1, содержит сигналы с шестью импульсами, которые будут отправлены в конвертер с шестью импульсными тиристорами, соединенный со вторичной обмоткой Y трансформатора конвертера.
PDВыведите 2, содержит сигналы с шестью импульсами, которые будут отправлены в конвертер с шестью импульсными тиристорами, соединенный с Delta (D) вторичную обмотку трансформатора конвертера.
В power_twelvepulses пример блок Pulse Generator (Thyristor) (улучшенная версия блока Synchronized 12-Pulse Generator) используется, чтобы запустить тиристоры моста с двенадцатью импульсными тиристорами, созданного с двумя мостами с шестью импульсами. Мост питается трехфазным трансформатором с тремя обмотками (500 кВ / 200 кВ / 200 кВ). Вторичная подача Y-connected первый мост с шестью импульсами. Delta вторичная подача второй мост. Трансформатор принят, чтобы быть идеальным (никакие реактивные сопротивления утечки, никакое сопротивление). Ожидаемое напряжение постоянного тока, полученное для альфы = 0,
Эти два мостовых выпрямителя соединяются последовательно, и 300-километровая линия DC соединяется с выпрямителем.
Первая симуляция выполняется с альфа-углом 0 градусов. Откройте блок Constant, соединенный во входе 1 из блока Pulse Generator (Thyristor, 12-Pulse), и установите его значение к 0. Запустите симуляцию. Напряжения тиристоров блока D Thyristor Converter отображены на следующем рисунке.
Сравните напряжение постоянного тока, сгенерированное блоком Generator (Thyristor, 12–Pulse) с напряжением постоянного тока, которое вы получили с блоком Generator (Thyristor, 6–Pulse). Заметьте, что пульсация в форме волны напряжения постоянного тока ниже. Напряжение выпрямителя содержит гармоники 12*k (k = 1,2...).
