Реализуйте синхронизируемый импульсный генератор, чтобы запустить тиристоры конвертера с шестью импульсами
Блоки powerlib_extras/Control, powerlib_extras/Discrete Блоки управления
Примечание
Раздел Pulse & Signal Generators библиотеки Control и Measurements содержит блок Pulse Generator (Thyristor, 6-Pulse). Это - улучшенная версия блока Synchronized 6-Pulse Generator. Новый блок показывает механизм, который устраняет дублирующиеся непрерывные и дискретные версии того же блока путем базирования настройки блока на режиме симуляции. Если ваши устаревшие модели будут содержать блок Synchronized 6-Pulse Generator, они продолжат работать. Однако для лучшей эффективности, используйте блок Pulse Generator (Thyristor, 6-Pulse) в своих новых моделях.
Synchronized 6-Pulse Generato r блок может использоваться, чтобы запустить шесть тиристоров конвертера с шестью импульсами. Выход блока является вектором из шести импульсов, индивидуально синхронизируемых на шести тиристорных напряжениях. Импульсы являются сгенерированными альфа-степенями после увеличивающихся нулевых пересечений тиристорных коммутационных напряжений.

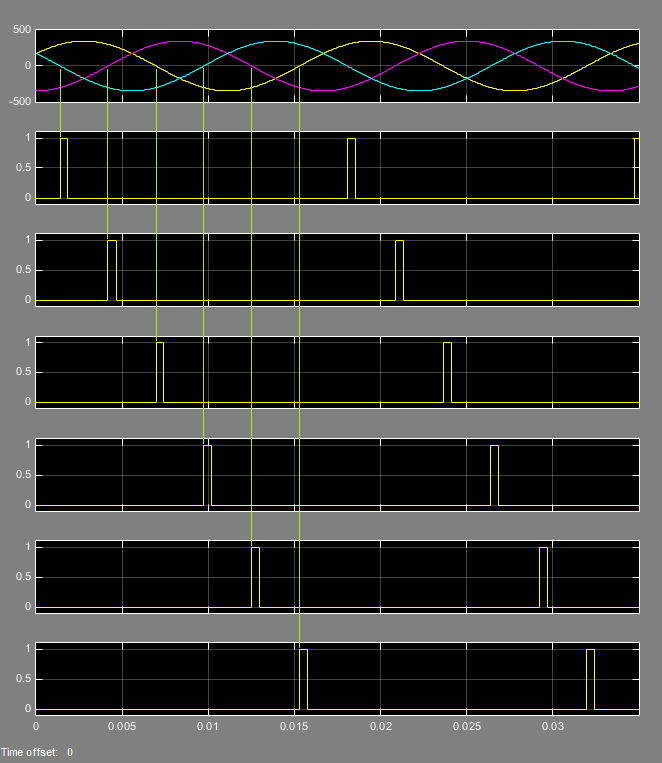

Рисунки ниже отображают синхронизацию этих шести импульсов для альфа-угла 0 градусов. Импульсы сгенерированы точно при нулевых пересечениях трех напряжений синхронизации от линии к линии.
Блок Synchronized 6-Pulse Generator может быть сконфигурирован, чтобы работать в дважды пульсирующем режиме. В этом режиме два импульса отправляются в каждый тиристор: первый импульс, когда альфа-угол достигнут, затем второй импульс 60 градусов позже, когда следующий тиристор запущен.

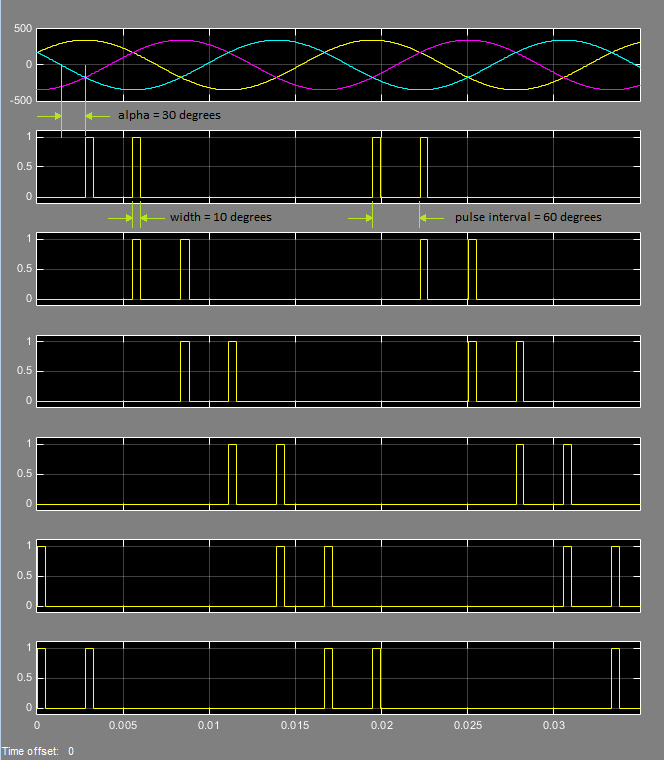

Рисунки ниже отображают синхронизацию этих шести импульсов для альфа-угла 30 градусов и с дважды пульсирующим режимом. Заметьте, что импульсы сгенерированы 30 градусов после нулевых пересечений от линии к линии.
Упорядоченное расположение импульса при выходе блока соответствует естественному порядку коммутации трехфазного тиристорного моста. Когда вы соединяете блок Synchronized 6-Pulse Generator с входом импульсов блока Universal Bridge (с тиристорами как электронное устройство степени), импульсы отправляются в тиристоры в следующем порядке:
Когда вы создаете свой собственный трехфазный тиристорный мост с одним тиристорными блоками, необходимо соединить импульсные сигналы блока Synchronized 6-Pulse Generator к входным параметрам логического элемента соответствующих тиристоров.
Частота, в герц, напряжений синхронизации. Это обычно соответствует частоте сети.
Ширина импульсов, в градусах.
Если выбрано, генератор отправляет в каждый тиристор первый импульс, когда альфа-угол достигнут, и затем второй импульс 60 градусов позже, когда следующий тиристор в последовательности запущен.
alpha_degВведите 1, альфа-сигнал увольнения, в градусах. Этот вход может быть соединен с блоком Constant, или он может быть соединен с системой контроллера, чтобы управлять импульсами генератора.
AB, BC, CAВходные параметры 2, 3, и 4 являются напряжениями синхронизации от фазы к фазе Vab, Vbc и Vca. Напряжения синхронизации должны совпасть с тремя напряжениями фазы фазы на терминалах AC конвертера. Напряжения синхронизации обычно выводятся в первичных обмотках трансформатора конвертера. Если конвертер соединяется с обмоткой дельты трансформатора Уая/Delta, напряжения синхронизации должны быть напряжениями фазы к земле первичных обмоток.
FreqДоступный только с дискретной версией Синхронизируемого Генератора С 6 импульсами. Этот вход должен быть соединен с блоком Constant, содержащим основную частоту в герц, или к PLL, отслеживающему частоту системы.
blockВведите 5, позволяет вам блокировать работу генератора. Импульсы отключены, когда прикладной сигнал больше нуля.
pulsesВыход содержит шесть импульсных сигналов.
power_sixpulses пример использует блок Pulse Generator (Thyristor, 6-Pulse) (улучшенная версия блока Synchronized 6-Pulse Generator), чтобы запустить тиристоры моста с шестью импульсными тиристорами. Мост питается трехфазным источником напряжения (200-вольтовая пиковая линия к земле или 245-вольтовый от линии к линии RMS), и это соединяется с активной нагрузкой.
Первая симуляция выполняется с альфа-углом 0 градусов. Откройте блок Constant, соединенный во входе 1 из блока Pulse Generator (Thyristor), и установите его значение к 0. Запустите симуляцию. Среднее напряжение
Теперь измените значение альфа-угла до 30 градусов и запустите симуляцию. Заметьте, что формы волны тиристорных напряжений отличаются от предыдущего случая. Тиристоры начинают проводить 30 градусов после того, как их коммутационное напряжение становится положительным, и получившееся напряжение постоянного тока при выходе выпрямителя ниже. Его среднее значение теперь
