Коммутационная переключателем логика для бесщеточных двигателей постоянного тока
Simscape / Электрический / Управление / Управление BLDC
Блок BLDC Commutation Logic реализует коммутационную логику для бесщеточных двигателей постоянного тока как часть этого алгоритма управления.
Коммутационная логика основана на сигналах Холла, как получено в итоге в этой таблице.
| Датчики Холла | Моторные фазы | ||||
|---|---|---|---|---|---|
| Холл a | Холл b | Холл c | Фаза a | Фаза b | Фаза c |
| 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 1 | 0 | 0 | 1 | -1 |
| 0 | 1 | 0 | -1 | 1 | 0 |
| 0 | 1 | 1 | -1 | 0 | 1 |
| 0 | 0 | 1 | 0 | -1 | 1 |
| 1 | 0 | 1 | 1 | -1 | 0 |
| 1 | 0 | 0 | 1 | 0 | -1 |
| 1 | 1 | 1 | 0 | 0 | 0 |

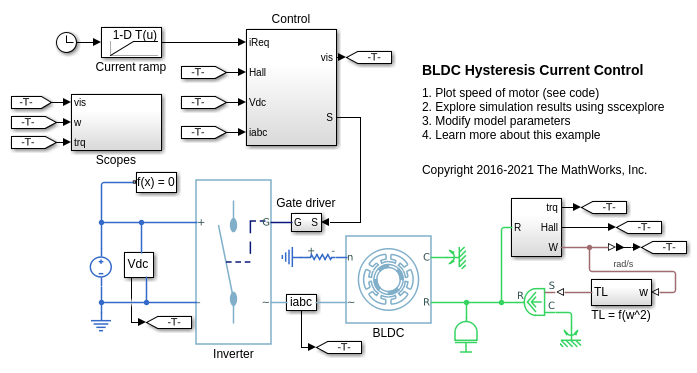

[1] Stirban, A. i. Boldea и Г. Д. Андриску. "Управление движения-Sensorless BLDC-электродвигателя-с-постоянными-магнитами С Оффлайновым Наблюдателем Положения и Скорости FEM-Information-Assisted". Транзакции IEEE на Промышленных Приложениях. 48, № 6 (2012): 1950-1958.
