Winding
Электромагнитный конвертер с потерями омического и магнитного потока
- Библиотека:
Simscape / Электрический / Пассивный элемент
Описание
Блок Winding представляет электромагнитный конвертер нежеланием утечки и сопротивлением обмотки. Можно использовать этот блок в качестве основного компонента для создания пользовательских трансформаторов. Для идеального электромагнитного конвертера смотрите Electromagnetic Converter.
Когда вы применяете положительный ток через электрические порты блока, положительная магнитодвижущая сила (MMF) вызвана через магнитные терминалы.
Где:
ℱ является MMF через магнитные терминалы блока
N является количеством обмотки поворотов
i является током через обмотку
Когда вы применяете положительный изменяющийся во времени поток через магнитные терминалы блока, отрицательное напряжение вызвано через электрические терминалы блока.
Где:
φ является потоком через магнитные терминалы блока
i является током через электрические терминалы блока
ℛl является нежеланием утечки
Rw является сопротивлением обмотки
ℱ является магнитодвижущей силой через магнитные терминалы блока
v является падением напряжения через электрические терминалы блока
Этот рисунок показывает эквивалентную схему для блока.
В схеме член парламента φ соответствует потоку основного пути и φ к общему потоку. Можно установить начальное условие для общего потока во вкладке Variables блока.
Отказы
Мгновенные изменения в извилистых параметрах являются нефизическими. Поэтому, когда блок Winding вводит неработающее состояние, короткую схему и переход напряжений разомкнутой цепи к их неработающим значениям в течение времени на основе этой формулы:
CurrentValue = FaultedValue – (FaultedValue – UnfaultedValuesech(∆t / τ)
где:
∆t время начиная с начала условия отказа.
τ пользовательская постоянная времени, сопоставленная с переходом отказа.
Для отказов короткой схемы проводимость пути к короткой схеме также изменяется согласно sech(∆t / τ), функционируют от маленького значения (представляющий путь разомкнутой цепи) к большому значению.
Блок может инициировать запуск перехода отказа:
В определенное время
После того, как напряжение превышает максимальное допустимое значение определенное число времен
Когда текущий превышает максимальное допустимое значение для дольше, чем определенный временной интервал
Можно включить или отключить эти триггерные механизмы отдельно или использовать их вместе, если больше чем один триггерный механизм требуется в симуляции. Когда больше чем один механизм включен, первый механизм, который инициирует переход отказа, более приоритетен. Другими словами, компонент перестал работать не больше, чем однажды на симуляцию.
Можно также выбрать, выпустить ли утверждение, когда отказ происходит, при помощи параметра Reporting when a fault occurs. Утверждение может принять форму предупреждения или ошибки. По умолчанию блок не выпускает утверждение.
Обмотки Faultable часто требуют, чтобы вы использовали фиксированный шаг локальный решатель, а не решатель переменного шага. В частности, если вы моделируете переходы к неработающему состоянию, которые включают короткие замыкания, MathWorks рекомендует, чтобы вы использовали фиксированный шаг локальный решатель. Для получения дополнительной информации смотрите Делающий Оптимальный Выбор Решателя для Физической Симуляции.
Переменные
Используйте раздел Variables интерфейса блока, чтобы установить приоритет и начальные целевые значения для переменных в блоках до симуляции. Для получения дополнительной информации смотрите Приоритет Набора и Начальную Цель для Переменных в блоках.
Порты
Сохранение
Параметры

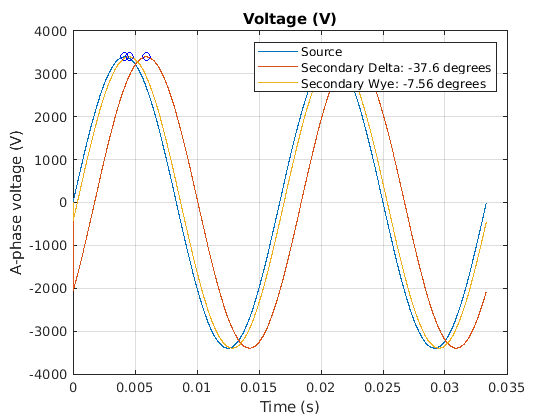

Примеры модели
Расширенные возможности
Смотрите также
Three-Winding Transformer (Three-Phase) | Two-Winding Transformer (Three-Phase) | Zigzag-Delta-Wye Transformer
