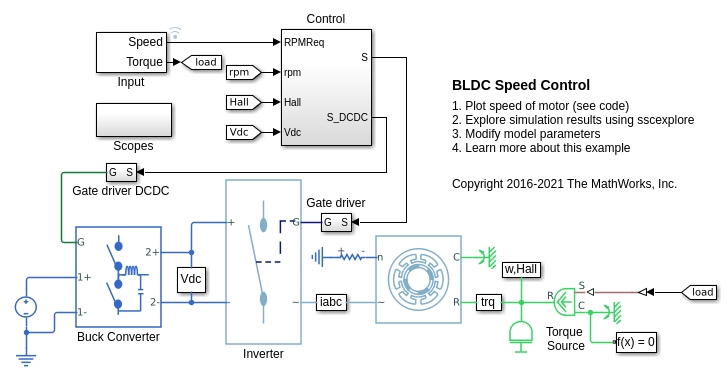

То В этом примере показано, как контролировать скорость ротора в BLDC, основывало электрический диск. Идеальный источник крутящего момента обеспечивает загрузку. Подсистема Управления использует основанную на PI структуру каскадного регулирования с внешним циклом регулировки скорости и внутренним циклом управления напряжения dc-ссылки. Напряжение dc-ссылки настроено через понижающий конвертер DC-DC. BLDC питается управляемым трехфазным инвертором. Сигналы логического элемента для инвертора получены из сигналов Холла. Симуляция использует шаги скорости. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

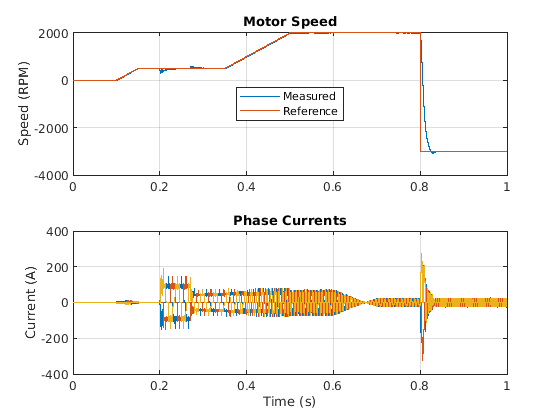

График ниже показов требуемая и измеренная скорость для теста и токов фазы в электроприводе.
