Обзор модели

Составной двигатель имеет напряжение питания DC, и движение вала является скоростью вращения пандуса. Идеальные датчики измеряют крутящий момент и текущий, чтобы вычислить скорость крутящего момента, скорость степени и кривые скорости КПД.

Измените параметры

Откройте скрипт данных, чтобы изменить параметры, которые остаются постоянными во время оптимизации, такой как затухание ротора и напряжение питания. Можно также выбрать желаемую кривую скорости крутящего момента, используемую в целевой функции путем изменения номинальной скорости, номинального крутящего момента и наклона скорости крутящего момента на номинальной скорости.

Оптимизация

Чтобы найти минимум обеспеченной целевой функции, высказанной исходное предположение x0, этот пример использует fminsearch оптимизационную функцию. Используемая целевая функция является максимальным расстоянием между фактической кривой скорости и желаемой кривой скорости. Параметры, чтобы оптимизировать являются параллельным сопротивлением обмотки возбуждения, общим коэффициентом противо-ЭДС, постоянной и отношением параллельного коэффициента противо-ЭДС обмотки возбуждения к общему коэффициенту противо-ЭДС

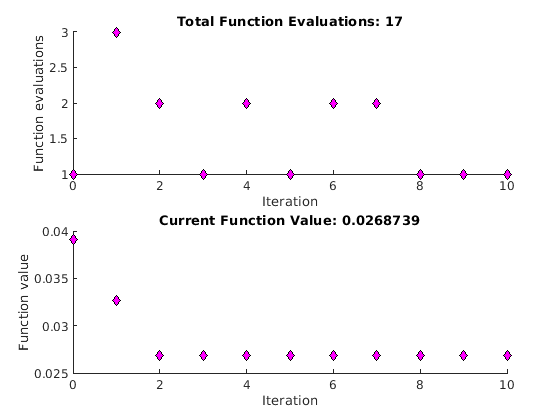

 Iteration   Func-count     min f(x)         Procedure
     0            1        0.0390633
     1            4        0.0326723         initial simplex
     2            6        0.0268739         expand
     3            7        0.0268739         reflect
     4            9        0.0268739         contract inside
     5           10        0.0268739         reflect
     6           12        0.0268739         contract inside
     7           14        0.0268739         contract outside
     8           15        0.0268739         reflect
     9           16        0.0268739         reflect
    10           17        0.0268739         reflect

Exiting: Maximum number of iterations has been exceeded
         - increase MaxIter option.
         Current function value: 0.026874

*****************************
Optimal minimized cost: 0.026874 N*m
*****************************

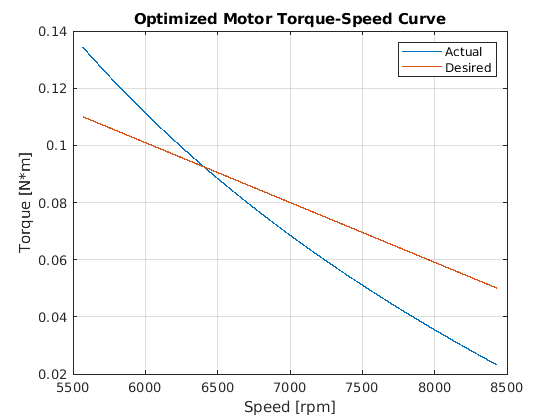

Motor parameters that produce the minimum distance to the desired torque-speed curve:
Optimal parallel field winding resistance = 225 Ohm
Optimal total back EMF = 1.365 H
Optimal ratio of parallel field winding back EMF divided by total back EMF = 0.42
*****************************

Результаты симуляции

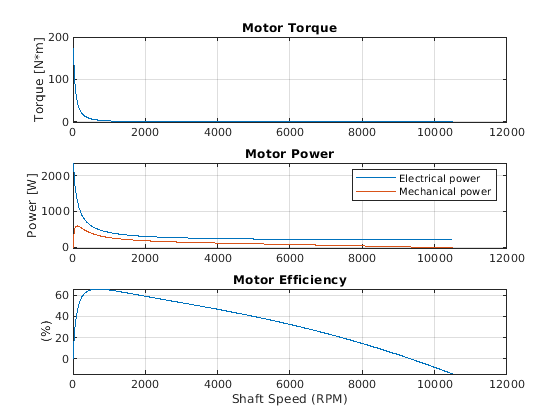

Постройте скорость крутящего момента, скорость степени и кривые скорости КПД в расширенной области значений скоростей вала.
